适配Nema系列步进电机的数字步进驱动器

在自动化设备的运动控制单元搭建过程中，步进电机的驱动选型直接决定了整套传动机构的运行精度、低速平稳性以及高速扭矩输出能力，这款适配Nema11、14、17规格步进电机的数字式步进驱动器，是面向小型自动化传动场景开发的控制部件，日常在桌面级3D打印设备、小型点胶工位、轻载传送带送料机构、精密检测平台的位移轴传动中都有广泛应用。

从实际功能特性来看，这款驱动器支持0.3-2.2A范围的输出电流调节，供电电压覆盖12-50VDC区间，能够匹配不同扭矩等级的小型步进电机使用，数字式的电流控制逻辑相比传统模拟驱动，能够有效降低电机运行时的低频振动，减少电机发热，在细分驱动的支持下，可以将步进电机的固有步距角做进一步细分，提升传动过程中的定位精度，避免低速运行时的卡顿抖动问题。驱动器板载的拨码开关区域，可直接完成电流档位、细分步数的参数设置，无需额外连接上位机配置，现场调试时操作便捷，接线端子采用插拔式设计，动力线、信号线、电源线的接口分区排布，能够减少接线时的错接概率，端子的固定螺丝可适配不同线径的多股铜芯线，保证设备长期运行时的接线可靠性。

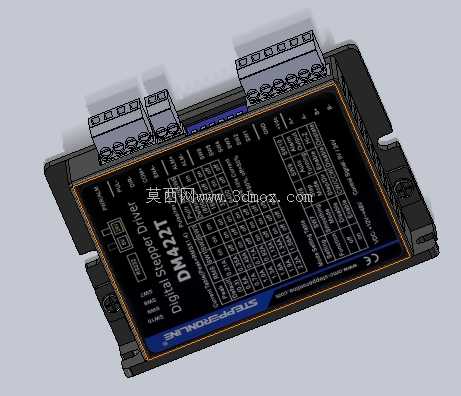

从三维设计的角度来看，这款驱动器的外形结构充分考虑了工业现场的安装需求，整体采用长方体薄型结构，外壳侧边预留了标准的安装固定孔位，可直接通过螺丝固定在设备的电控箱安装板上，安装孔的间距符合小型工控部件的通用安装规范，能够兼容多数现有小型设备的电控箱安装位，无需额外做安装板的定制改造。板载元件的排布做了充分的间距预留，功率元件区域靠近外壳侧边，便于运行时的热量散出，信号接口与动力接口分置驱动器的不同侧边，能够减少动力线对信号线的电磁干扰，提升控制信号的稳定性。外壳的边缘做了倒角处理，避免安装作业时的锐边划伤，板上的标识印刷清晰，每个接口、拨码位的功能都有明确标注，方便现场接线与调试时快速识别。

在实际设备选型匹配时，需要注意这款驱动器的安装边界尺寸，确认电控箱内的预留安装空间能够容纳驱动器本体，同时预留出接线所需的线缆弯折空间，供电电压需要匹配设备现场的直流供电规格，输出电流的调节范围需要对应所选步进电机的额定电流，避免电流设置过大导致电机过热损坏，或是电流不足导致电机输出扭矩不够。在三维建模过程中，这款驱动器的模型还原了实际产品的所有结构细节，包括接线端子的凸起结构、拨码开关的位置、安装孔的尺寸与位置、外壳上的标识区域，在做设备电控部分的三维布局时，可以直接将模型导入装配体，验证安装空间是否充足，检查接线方向是否与其他电控部件干涉，提前规避实际装配时可能出现的结构冲突问题，减少样机制作时的改造成本。对于做小型自动化设备开发的结构工程师来说，这类标准工控部件的精准三维模型，能够大幅提升电控布局的设计效率，不用再手动测绘部件尺寸，直接调用即可完成整体布局设计，保证设计阶段的尺寸匹配精度。
