FRC赛事用带轮多层分格工具推车

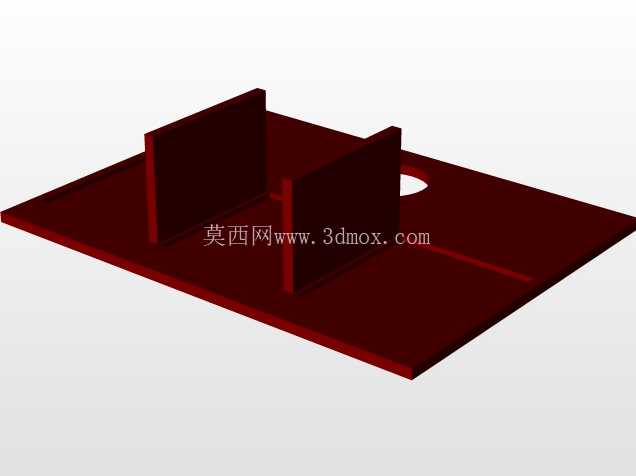

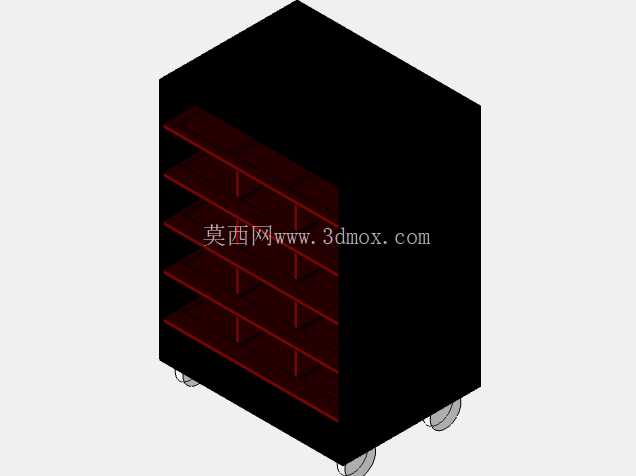

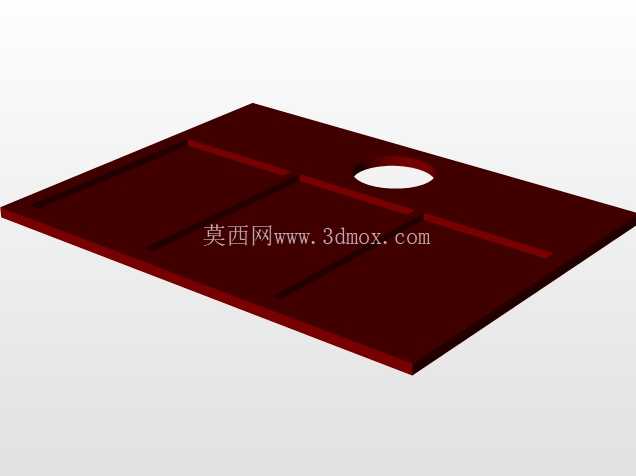

这款带脚轮的多层分格推车，最初是为FRC蒸汽朋克主题机器人竞赛场景设计的场边配套载具，核心作用是在竞赛备赛、场地调试以及正式比赛的间隙，快速转运零散工具、替换零部件、调试耗材，避免参赛人员往返备赛区与赛场耗费过多时间，适配竞赛现场快节奏的调整需求。从结构设计逻辑来看，整体采用封闭式外框搭配内部红色分格层板的布局，外框选用硬质板材做围合，能够避免推车移动过程中内部放置的小尺寸零件、精密工具从侧边滑落，尤其是赛场地面存在线缆、拼接缝等易颠簸的工况，围合式结构能大幅降低物料掉落的概率。内部的分格设计没有采用等距均分的常规布局，而是根据竞赛常用工具的尺寸做了差异化分隔，大格区域可以放置电动扳手、电池组这类尺寸偏大的物件，小格区域则用来收纳内六角套装、扎带、备用螺丝、传感器模块这类零散小件，取用的时候不需要翻找整堆物料，能缩短调试时的工具取放时间。底部的脚轮选用了低阻力的万向轮结构，轮体高度经过匹配计算，整体推车的离地间隙控制在合理范围，既能够顺利通过赛场常见的10mm以内的地面拼接高差，也不会因为重心过高导致推行时出现侧翻风险，推车的整体高度参考了成年使用者站立时的手部舒适操作区间，不需要过度弯腰就能够取放中层格位的物件，长时间往返转运也不容易产生肢体疲劳。安装边界方面，推车的外轮廓尺寸做了严格控制，能够顺利通过竞赛场地标准宽度的安全通道门，也可以推入常规的备赛区工作台下方做临时收纳，不会占用过多的通道通行空间。外框的边角位置做了小尺寸的倒角处理，避免在人员密集的赛场区域剐蹭到参赛人员的衣物或者其他设备，整体结构没有突出的尖锐零部件，符合赛事现场的安全要求。在实际使用场景中，除了FRC竞赛场边转运之外，这款推车也可以适配小型加工车间的工位旁物料周转、学校创客空间的工具收纳转运等场景，内部的层板如果有调整需求，也可以根据实际放置的物件尺寸做格位的重新划分，不需要改动整体外框结构就能够适配不同的存储需求。推行把手的位置做了隐藏式处理，没有在车体外侧额外突出，多台推车并排摆放的时候可以紧密贴合，节省存放空间。车体底部的脚轮带有简易的锁止结构，停放在固定工位旁的时候可以踩下锁止片，避免推车因为地面轻微倾斜出现滑动，取放重物的时候也能保持车体稳定。从结构强度的设计角度，外框与内部层板的连接位置采用了嵌入式搭接结构，不需要额外加装过多的连接紧固件，既能够降低整体自重，也能够保证层板放置重物时的承重能力，常规工况下单格层板可以承载15kg以内的工具或零部件，完全满足竞赛场景下的物料转运承重需求。车体的配色采用了黑色外框搭配红色内格的高对比度设计，在光线复杂的赛场环境中能够快速识别到推车位置，也方便快速判断内部格位的物料存放情况，不需要凑近查看就能够大致看到各个格位是否有遗漏的工具。
