多规格润滑注油接头结构设计

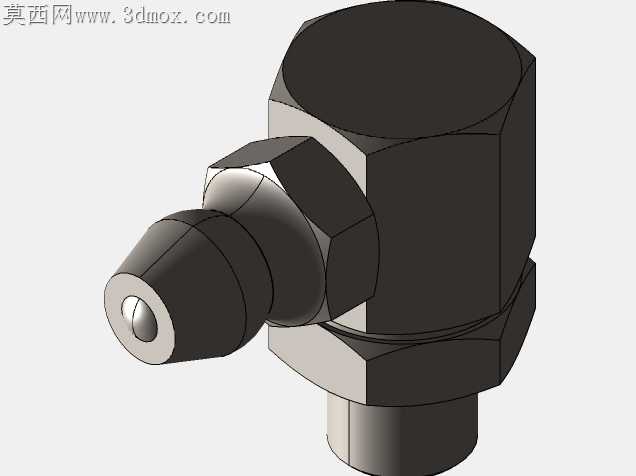

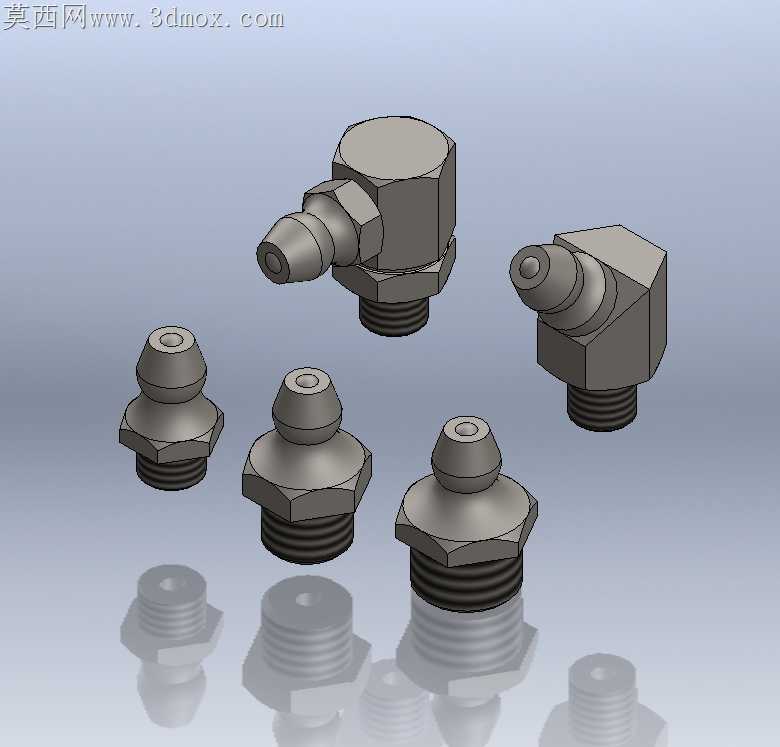

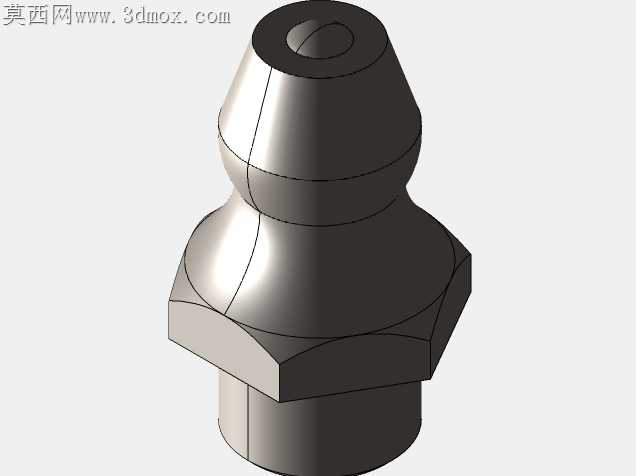

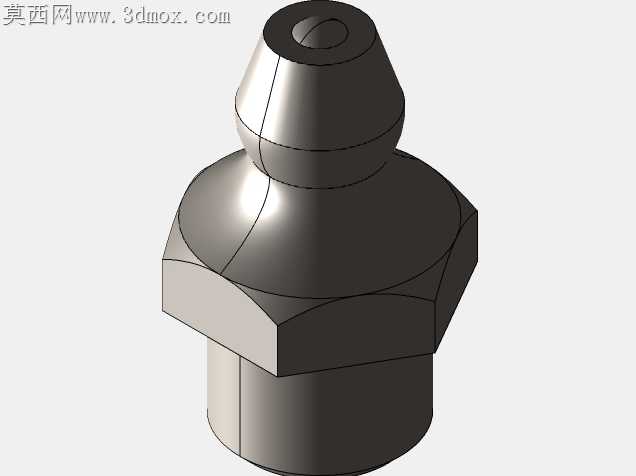

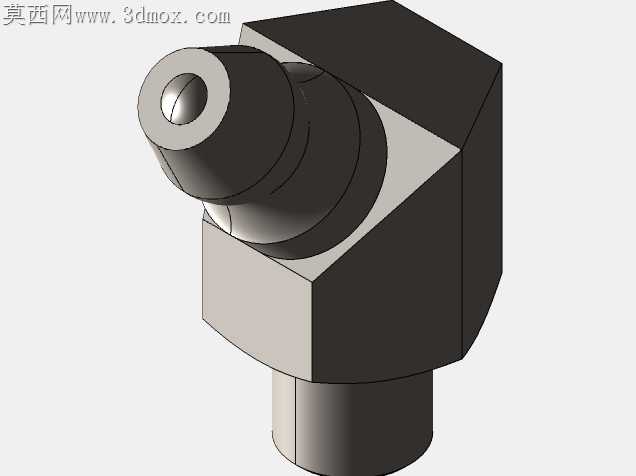

车间设备日常润滑维护里，油嘴是最容易被忽略却直接影响保养效率的小零件，过往不少外购油嘴要么螺纹公差浮动大，拧入基座后出现偏斜，要么注油对接端的锥面角度不标准，黄油枪卡头卡接时容易滑脱，高压注油时油脂从接缝处溢漏，不仅浪费润滑脂，还会让设备摩擦副得不到足量油脂补给，长期下来加剧轴套、导轨面的磨损。这套多规格油嘴的结构设计，完全围绕加工适配的核心逻辑打磨，没有做多余的装饰性结构，每一处尺寸都对应实际加工、装配、使用的真实需求。外螺纹段的收尾处特意留了0.2mm的退刀间隙，普通数控车床走刀时不用额外做特殊退刀动作，一次装夹就能完成螺纹车削，不会出现螺纹尾部烂牙、螺距错乱的问题，批量加工时能把单件加工时长压缩近两成，也避免了螺纹拧到底时因为尾部余料挤压，导致油嘴和安装基面贴合不严的隐患。注油对接端的锥面做了1.5度的微差角度修正，不是照搬理论上的标准锥角，而是考虑到黄油枪卡头长期使用后的磨损量，这个角度差能让新旧卡头都能牢牢卡在锥面上，高压注油时不会出现侧漏，哪怕是冬季低温下润滑脂黏度升高，注油压力升到常规值的1.5倍，对接位置也不会脱开。不同角度的弯型油嘴，折弯处的内流道做了圆弧过渡处理，没有直角拐点，润滑脂注入时不会在拐角处形成淤积堵点，哪怕是加注添加了二硫化钼的高黏度润滑脂，也能顺畅流到设备润滑点，不会因为流道阻力大导致注油压力异常升高。六角拧动段的对边尺寸严格适配常规扳手的开口公差，不会出现尺寸偏小扳手打滑磨圆棱角的问题，也不会因为尺寸过大导致相邻位置的油嘴安装时扳手没有操作空间，哪怕是设备上密集排布的润滑点，也能顺利完成拆装更换。不同长度的螺纹规格覆盖了从薄板到厚基座的不同安装场景，不用在安装时额外加调整垫片，避免了垫片老化渗漏的问题，油嘴端部的密封端面做了细磨处理，和基座安装面贴合时不需要额外缠生料带就能实现密封，减少了装配时的辅料消耗，也避免生料带碎屑掉入油道堵塞润滑通路。
