5.08间距3位蓝色栅栏式螺丝接线端子

这款3位螺丝式接线端子，是PCB板载接线场景里非常常用的互联器件，日常在工控板卡、小功率电源模块、汽车低压电控单元、民用小家电控制板上都能见到同结构产品的身影，核心作用是实现板内走线与外部线束的可靠可拆卸连接，避免直接焊线带来的后期维护拆改困难、焊盘受力脱落等问题。

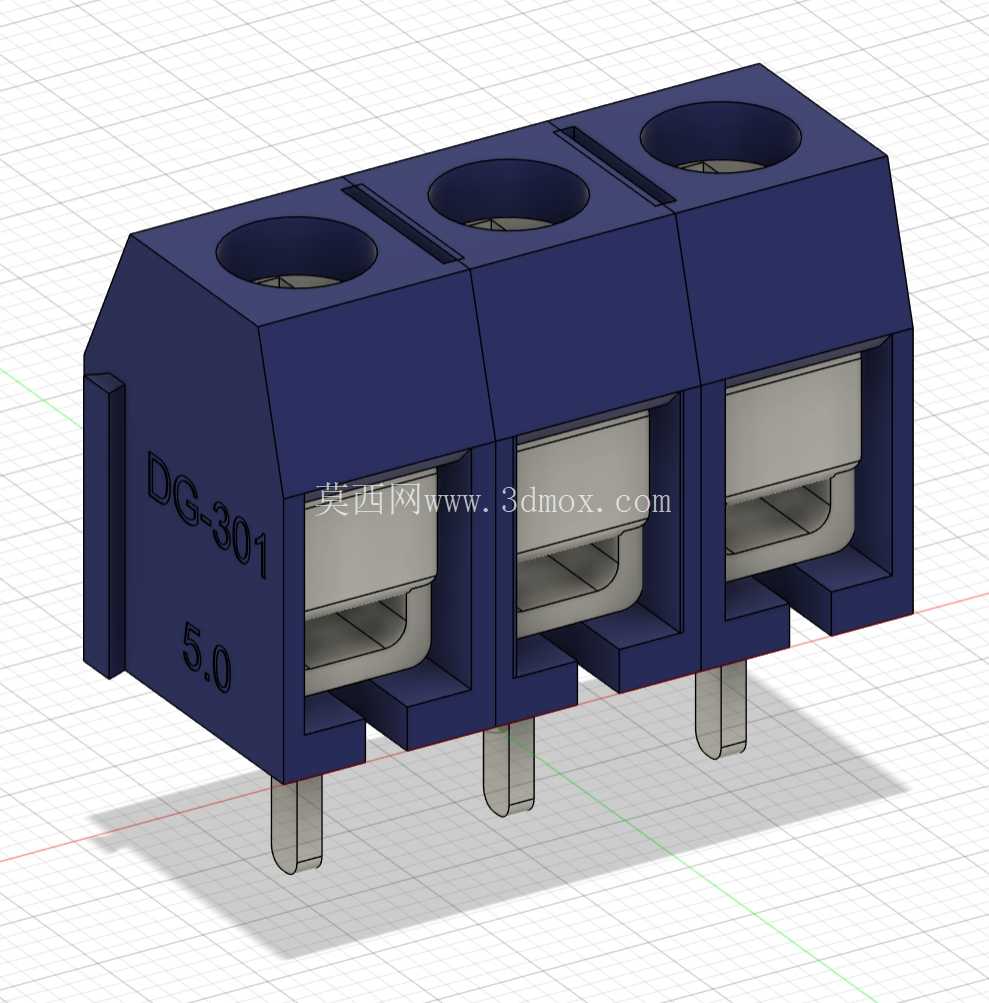

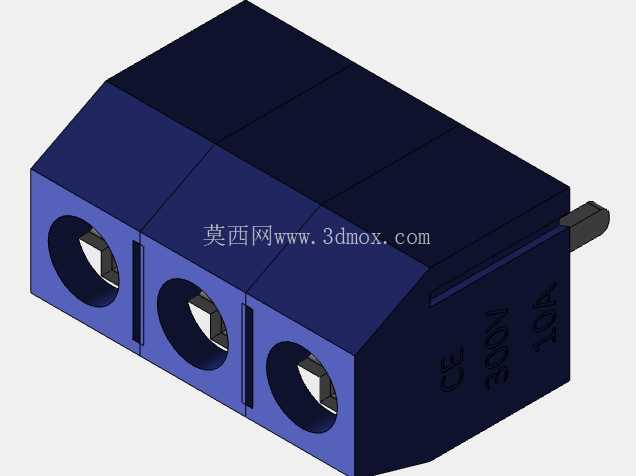

从结构设计来看，这款端子采用了经典的栅栏式分隔结构，三个接线位之间用凸起的塑料隔栏完全隔开，哪怕接线时铜丝有少量外露，也不会出现相邻位之间短路打火的问题，对于AC220V及以下的低压接线场景，这个隔栏的电气间隙完全满足安规要求。端子本体采用深蓝色阻燃工程塑料注塑成型，材料耐温范围覆盖常规波峰焊的工艺温度，过炉焊接时不会出现壳体变形、引脚移位的问题，表面做了细微的磨砂处理，日常装配时不容易留下划痕，也能减少表面静电的积累。每个接线位上方都开有内六角适配的螺丝孔，配套的压线螺丝为镀锌钢材质，底部搭配方形的压线铜块，锁紧螺丝时铜块会平稳下压，把插入接线孔的导线牢牢压在底部的导电基座上，不会像廉价端子那样螺丝直接顶在铜丝上，把多股线压散造成接触不良。

引脚设计上，这款端子采用了直插式焊针，三个焊针的中心间距严格控制在5.08mm，刚好匹配通用PCB板的标准网格间距，画PCB封装的时候不需要额外调整孔位坐标，直接调用标准5.08间距接插件封装就能适配，焊针的直径做了0.1mm的公差控制，插入PCB钻孔时不会出现过紧插不进、过松焊接时移位的问题，焊针根部做了凸台限位，插板时能刚好卡在PCB表面，保证过炉后端子本体和板面的平行度，不会出现歪斜导致的接线对位不准。

从安装边界来看，这款端子的本体总宽度为15.24mm，也就是三个位的间距累加值，本体深度从焊针根部到端子后侧的距离为10mm左右，接线孔的开口高度为5mm，可以容纳线径不超过1.5平方毫米的多股铜芯线，不管是硬线还是压了冷压端头的软线都能顺利插入。设计选型的时候需要注意，端子在PCB上的安装位置要和板边预留至少2mm的间隙，方便接线时螺丝刀操作，相邻的其他较高元器件要和端子的接线侧预留至少15mm的走线空间，避免导线弯折后和其他元器件发生干涉。

实际使用中，这类端子的额定电流一般可以达到10A每路，足够覆盖大部分小功率信号、低压供电的接线需求，相比插拔式的接线端子，这种螺丝锁紧的结构抗振动性能更好，在有一定振动的设备上使用，也不容易出现接线松脱的问题，而且不需要配套的公端插头，现场接线的时候只需要一把螺丝刀就能完成操作，对于售后维护、现场改线的场景非常友好。建模的时候需要重点注意几个公差配合的位置：压线铜块和本体槽位的间隙要控制在0.1mm以内，保证铜块上下滑动顺畅但不会出现左右晃动，焊针和本体注塑结合的位置要做滚花处理，避免焊针受力后出现转动或者被拔出的问题，塑料隔栏的顶部要做微小的倒角，既可以提升注塑时的脱模效率，也能避免装配时锐边划伤操作人员的手。
