CR2032纽扣电池PCB直插式固定座结构

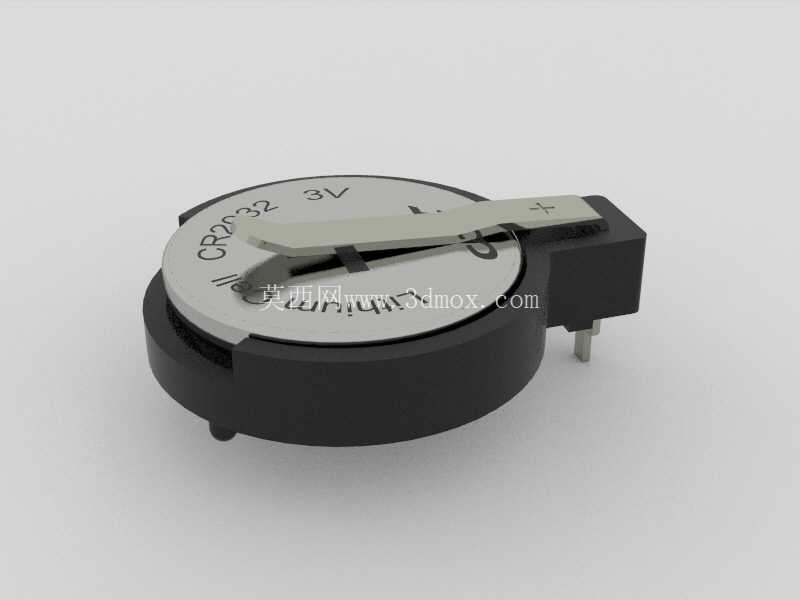

做消费电子、车载小控制板的结构工程师对这类CR2032纽扣电池座肯定不陌生，很多低功耗待机的电路板，比如RTC时钟供电、断电参数记忆模块、小型传感节点，都靠这类座子装纽扣电池来维持掉电后的基础运行，不用每次上电都重新校准时间或者重置参数。这次拆解建模的这款是直插式PCB安装款，和贴片款的应用场景有明显区别，直插款的焊脚机械强度更高，抗振动性能更好，更适合车载电控模块、工业现场的小型控制板这类有一定振动工况的场景，不会因为长期颠簸出现焊盘脱焊、电池接触不良的问题。

从结构设计来看，这款座子的底座采用耐高温绝缘工程塑料注塑成型，材料一般选PA66加玻纤，过波峰焊的时候不会软化变形，绝缘性能也能满足PCB板的安规要求，不会出现电池正负极通过底座爬电短路的问题。底座的内圈尺寸刚好和CR2032纽扣电池的外径匹配，电池放进去之后径向有0.1mm左右的间隙，既方便装配的时候把电池按进去，又不会因为间隙太大导致电池在里面晃动偏移。底座侧边的定位凸台刚好卡在电池的负极边缘，装配的时候能感觉到明显的卡位手感，确认电池装到位，不会出现装斜、卡不紧的情况。

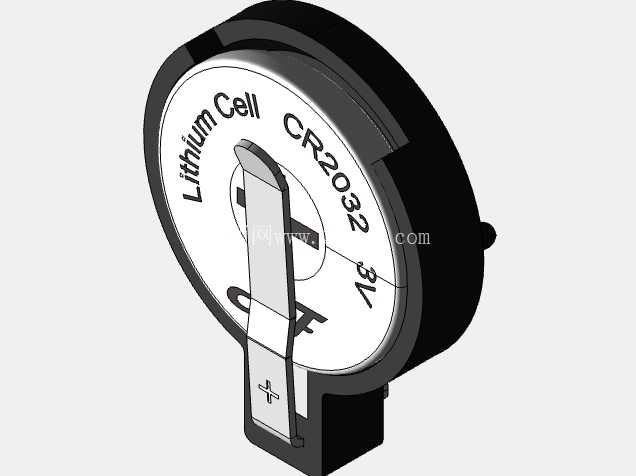

接触弹片是这个零件的核心功能部分，采用锡磷青铜带冲压成型，表面镀镍打底再镀锡，一方面保证焊接性能，另一方面长期使用不会氧化，接触电阻稳定。正极弹片是压在电池顶面的悬臂梁结构，设计的时候特意做了预压变形量，电池装进去之后弹片能提供0.5N左右的正压力，保证和电池正极面可靠接触，哪怕设备有冲击振动，也不会出现瞬间断电的情况。弹片的末端做了圆弧过渡，不会刮伤电池表面的镀层，更换电池的时候也不会勾住电池外壳导致拆卸困难。负极接触部分是和底座一体注塑嵌装的弹片，直接延伸出两个直插焊脚，焊脚的间距是标准2.54mm网格尺寸，刚好对应PCB上的标准焊盘，画PCB的时候不用特意调整孔位，直接调用标准封装就能用，降低layout的出错概率。

安装边界方面，这款座子在PCB上的占用投影是圆形加侧边焊位的组合，总高度在电池装好之后是3.5mm左右，刚好是CR2032电池的厚度加上底座塑料的壁厚，不会占用太多板上的垂直空间，适合薄型设备的内部布局。两个直插焊脚的直径是0.8mm，PCB上对应的开孔直径做1.0mm就可以，过波峰焊的时候焊锡能充分浸润焊脚，形成可靠的焊点。需要注意的是布局的时候，座子周围3mm范围内不要布置超过2mm高度的元件，不然更换电池的时候手指或者镊子会被旁边的元件挡住，不方便取放电池。另外弹片的正极悬臂方向要避开板上的高元件，不然弹片被顶住的话会失去弹性，导致接触不良。

实际选型的时候，要注意区分不同厚度纽扣电池对应的座子，这款是专门适配3.2mm厚度的CR2032电池，如果用更薄的CR2025或者CR2016电池，弹片的预压量不够，会出现接触电阻过大甚至断电的问题，不能通用。弹片的弹力设计也经过反复验证，反复拆装电池500次之后，弹片的残余变形量不超过0.05mm，依然能保证足够的接触压力，满足消费电子和工业设备的使用寿命要求。绝缘底座的耐温范围是-40℃到125℃，哪怕是车载的高温环境，比如夏天暴晒之后车内温度达到80多度，底座也不会变形，弹片也不会因为高温失去弹性，可靠性足够。

建模的时候要注意几个容易出错的细节，首先是弹片的自由状态角度，要算好装配后的变形量，不能把弹片建在装配压平的状态，不然导出工程图的时候冲压模具的展开尺寸会算错。然后是底座的卡扣位置，要和弹片的嵌装槽对应，不然实际生产的时候弹片装进去会松动，注塑的时候容易出现飞边卡住弹片，导致弹片无法活动。还有焊脚的位置度公差要控制在0.1mm以内，不然插件的时候焊脚对不准PCB上的孔，没法顺利插装，影响生产效率。另外底座底部要做0.2mm的凸点，过波峰焊的时候让底座和PCB表面留出一点间隙，焊锡不会流到底座下面堆积，避免出现虚焊或者焊锡飞溅到底座内部卡住电池的问题。
