W5500精简型SPI转以太网通讯模块

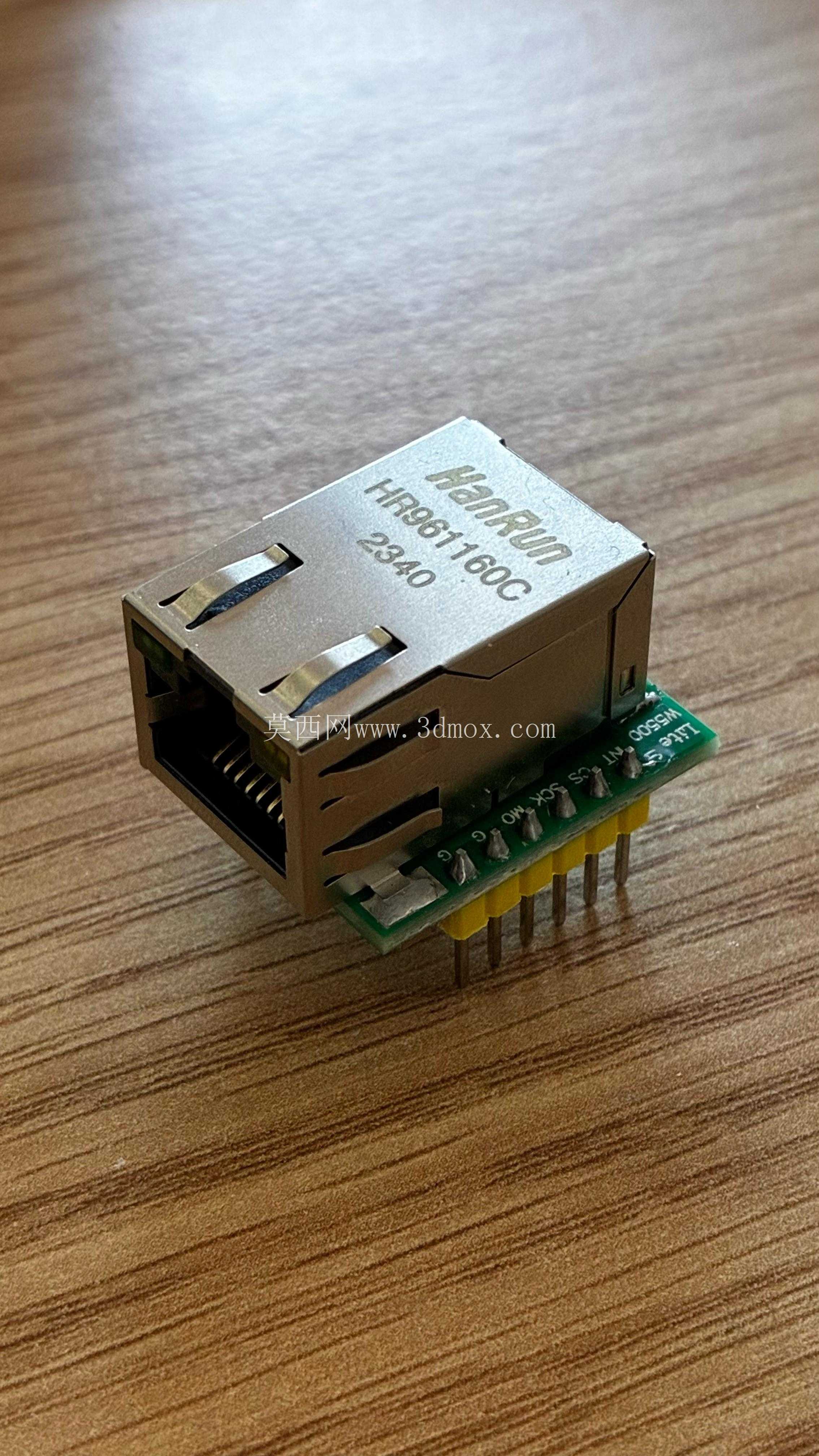

做嵌入式设备联网改造这么多年，经手的以太网通讯模块没有一百也有八十，W5500 Lite USR-ES1这类精简型SPI转以太网模块，是中小批量设备做网络接入时性价比极高的选型方案。不同于板载W5500芯片加独立网络变压器的分立设计，这款模块直接将HR961160C集成网络变压器的RJ45接口与W5500主芯片做了一体化布局，把原本需要在PCB上预留的两组差分走线、阻抗匹配电路全部整合到了模块本体上，对于画板经验不足的硬件工程师来说，能省掉不少以太网接口部分的EMC调试工作量。

从实际应用场景来看，这类模块最常出现在工业现场的数据采集终端里，比如老旧PLC的以太网改造、传感器节点的联网上传、小型工控板的网络通讯扩展，甚至不少开源硬件项目做网络功能时，也会优先选用这类集成模块——毕竟不需要单独采购RJ45座、网络变压器、阻容匹配件，单模块就能完成物理层到数据链路层的全部功能，BOM清单能精简不少。模块的功能核心是通过SPI接口与主控MCU通讯，最高支持80MHz的SPI通讯速率，完全能满足百兆以太网的传输带宽需求，内部硬件集成了TCP/IP协议栈，不需要主控端跑复杂的协议代码，哪怕是性能普通的8位单片机，也能通过简单的寄存器读写实现网络数据收发，这一点对资源受限的嵌入式系统格外友好。

说到设计思路，这款模块走的是极致精简的路线，整体布局把RJ45接口放在模块一侧，排针引脚全部引出在另一侧，采用直插式排针设计，既可以直接焊接在主控板上做永久连接，也能搭配排座做可拆卸式安装，方便后期维护更换。PCB板的尺寸控制得非常紧凑，RJ45接口自带金属屏蔽壳，外壳与模块的接地引脚直接连通，能有效降低工业现场的电磁干扰对网络信号的影响，板上的电源引脚做了滤波电容布置，3.3V供电即可正常工作，不需要额外的电源转换电路，供电范围留了一定余量，能适应现场供电的小幅波动。

安装边界方面，模块的总高度由RJ45接口的高度决定，焊接在主板上之后，RJ45接口的顶部距离主板表面的高度刚好能匹配常见的设备外壳开口尺寸，不需要额外加高外壳或者做沉板设计。排针引脚的间距采用标准2.54mm排距，和通用洞洞板、面包板的孔位完全匹配，前期做功能验证的时候可以直接插在面包板上接线调试，不需要做定制转接板。模块的引脚定义除了必要的SPI通讯引脚（SCLK、MOSI、MISO、CS）之外，还引出了中断引脚、复位引脚，方便主控做实时的网络事件响应，电源和接地引脚在排针两端做了对称布置，能降低电源回路的阻抗，减少信号串扰。

实际使用中需要注意几个安装细节：首先是模块下方的PCB区域尽量不要布置高频信号线，避免网络信号和板上其他信号产生互扰；其次是RJ45接口的屏蔽壳要可靠接设备机壳地，不要只接信号地，否则在静电放电测试时容易出现通讯中断的问题；另外模块的SPI走线长度尽量控制在10cm以内，如果因为结构限制必须拉长走线，要在SPI信号线上串联33欧左右的匹配电阻，减少信号反射。和同类型的模块相比，这款精简版模块去掉了多余的状态指示灯扩展位、冗余的配置引脚，把所有空间都留给了核心通讯电路，所以整体体积比常规W5500模块小了近三分之一，在空间受限的手持设备、小型传感器节点里安装时优势格外明显。

从结构设计的角度看，这款模块的三维建模需要重点关注几个配合尺寸：一是RJ45接口的卡扣位置尺寸，要和设备外壳上的RJ45开口精准对位，否则插水晶头的时候会出现卡扣卡不紧、接触不良的问题；二是排针的伸出长度，要匹配排座的焊接高度，避免出现插不到位或者顶起模块的情况；三是金属屏蔽壳的外形公差，建模时要留0.2mm左右的安装间隙，防止焊接时因为公差累积导致模块装不进外壳的限位槽里。另外模块上的几个固定孔位（如果做加固安装的话）要和主板上的固定柱位置对齐，在震动较大的工业场景下，最好在模块和主板之间点少量硅胶固定，避免长期震动导致排针焊点脱焊。

不少工程师在选型时会纠结是自己画板做W5500电路还是直接用集成模块，其实从研发成本和时间成本来看，小批量项目用集成模块的综合成本更低——自己画板需要做阻抗控制、EMC调试，还要采购多种分立器件，打样调试的周期往往要一两周，而用现成的集成模块只需要按照引脚定义接好线，写好SPI通讯代码就能快速实现功能，把更多精力放在核心业务逻辑的开发上。这款模块的硬件设计已经经过了大量实际项目的验证，网络通讯的稳定性、抗干扰能力都能满足工业级应用的要求，只要按照规范做好接地和布线，基本不会出现莫名的丢包、断连问题。
