高倍率18650圆柱锂离子动力电池结构

在做手持电动工具、便携储能设备、小型动力模组的结构设计时，18650规格圆柱电芯的选型与结构匹配是绕不开的环节，这次还原的VTC5A型号高倍率电芯，是目前25A持续放电场景里应用非常广泛的一款动力型圆柱锂电。先从实际应用场景来说，这类电芯常被用在无绳电钻、电动扳手这类瞬时大电流输出的手持工具里，也会被组合成多串多并的电池包，用在短途电动代步车、便携户外电源、航模动力装置，甚至部分车载低压辅助供电模组里，核心需求就是能在短时间内释放大电流，同时保持稳定的放电平台，不会因为大负载出现明显的电压掉坑。

从产品功能特性来看，这款电芯额定容量2600mAh，持续放电能力可达25A，属于典型的高倍率动力电芯，和普通容量型18650相比，它的内部极片设计更厚，极耳引出数量更多，能降低大电流下的内阻发热，避免持续大负载时电芯温度过高触发保护。做结构设计的时候要注意，这类动力电芯的外壳是镀镍钢壳，负极和壳体直接连通，做电池包排布的时候必须做好相邻电芯之间的绝缘隔离，不能出现壳体剐蹭导致的短路风险。

设计思路上，这次的三维结构完全按照实物测绘尺寸还原，严格遵循18650圆柱电芯的通用尺寸规范：单体直径控制在18.2mm以内，总高度不含正极凸起为64.8mm，正极凸起高度0.5mm，这个尺寸边界是做电池仓、电池包支架设计的核心依据——如果是做单电芯的设备仓，内径要留0.2-0.3mm的装配间隙，方便电芯装入同时不会出现晃动；如果是做多并多串的电池包，支架上的电芯定位孔间距要保持在19mm以上，给绝缘青稞纸、镍片焊接留出足够的操作空间，避免相邻电芯的钢壳直接接触。

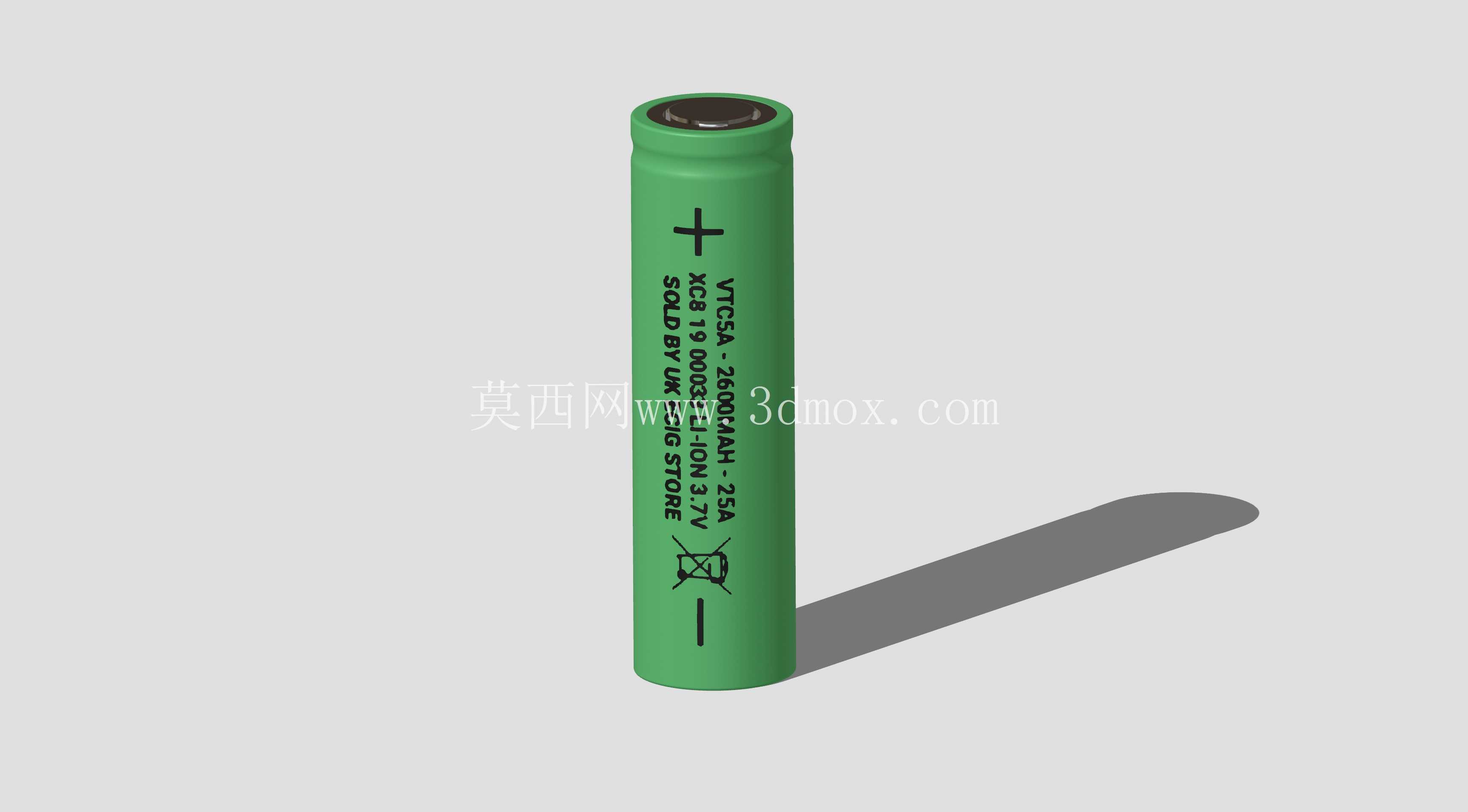

外形细节上，电芯外覆的绿色PVC热缩套上印有完整的极性标识、参数标注，正极位置做了环形的绝缘密封圈，负极是平整的镀镍钢底，做触点设计的时候，正极接触弹片要做避让结构，不能压到正极周围的绝缘圈，否则容易出现接触不良或者短路隐患；负极的接触平面要保证足够的接触面积，因为大电流放电时接触电阻过大会直接导致触点发热，甚至出现烧蚀的情况。

实际做结构匹配的时候还要考虑安装边界的问题：如果是做可拆卸的电池仓，电芯两端的弹片压缩量要控制在0.8-1.2mm，既要保证接触可靠，又不能因为压缩量过大导致电芯受到额外的轴向压力，长期挤压可能会导致电芯内部结构变形引发安全隐患。如果是做焊接固定的电池包，镍片的厚度要匹配25A的持续放电电流，一般选0.2mm厚的纯镍片，宽度不小于6mm，降低焊接位置的内阻，焊接时焊点不能离电芯的密封端太近，高温会破坏密封圈的密封性能，导致电解液漏液。

另外在做热设计的时候，这类高倍率电芯持续大电流放电时表面温度会升到45-55摄氏度，排布的时候如果是多颗密集排列，要预留1mm以上的散热间隙，必要的时候可以在电芯间隙填充导热硅胶，把热量传导到电池包的外壳上散出，避免热量堆积导致电芯寿命衰减加快。很多新手做电池结构设计的时候容易忽略电芯的防爆阀位置，这款电芯的正极帽内部集成了过压防爆阀，当内部压力超过阈值时会主动泄压，做结构设计的时候不能在正极帽上方做完全封闭的遮挡结构，要留出泄压的通道，避免极端情况下泄压受阻出现风险。

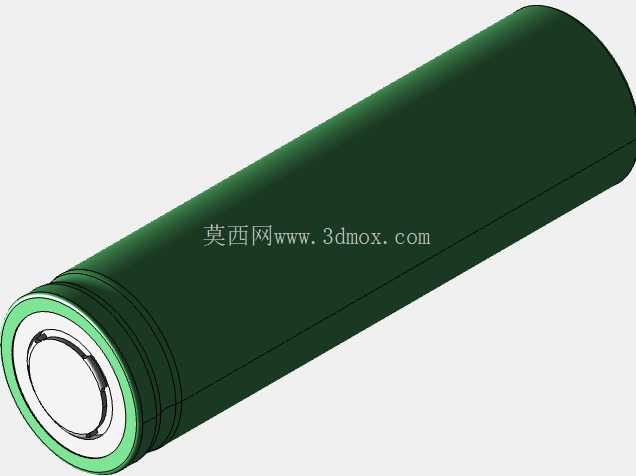

从建模的细节来说，这次的结构还原了外膜的印刷标识、正负极的细微结构特征，包括壳体上的滚槽位置——也就是电芯壳体中部压出的环形凹槽，这个位置是内部极组的固定位，做夹持结构的时候不能把受力点放在滚槽位置，这个位置的壳体强度比其他位置低，过大的夹持力会导致壳体变形，损伤内部极片。整体模型的尺寸公差控制在0.1mm以内，完全可以直接用于电池仓的干涉检查、电池包的装配模拟，不用再反复调整尺寸匹配实物。
