四通道光耦隔离继电器控制板结构设计

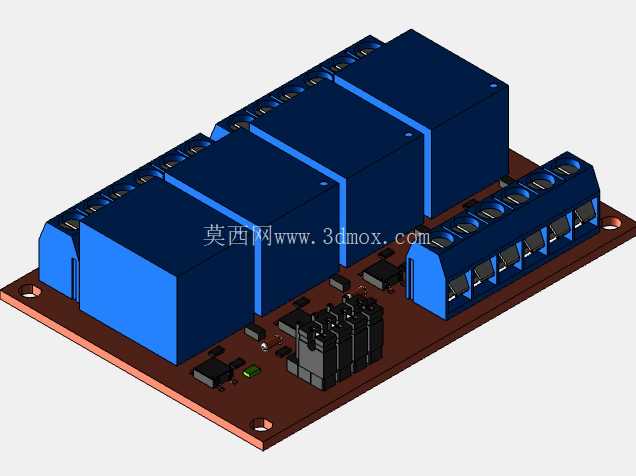

在工业电控系统的信号交互场景里，强弱电隔离始终是电路设计绕不开的核心环节，尤其是在存在感性负载通断、电磁干扰较强的设备工况下，不带隔离的继电器控制方案很容易出现反向电动势串入控制端，导致主控芯片烧毁、信号误触发的问题，这款四通道光耦继电器板的设计，正是瞄准这类中小功率负载的隔离控制需求展开。从实际应用场景来看，这类继电器板常被嵌入到小型自动化设备的控制回路、试验台架的信号切换单元、车载改装的电控模块里，用来实现单片机IO口的弱信号对220V交流负载或者30V以内直流负载的通断控制，四个独立通道可以分别控制四路不同的负载，相比单路或者双路模块，在多负载控制场景下能减少板件占用的安装空间，减少接线节点的数量。从设计思路上看，整个板件采用FR-4环氧玻纤基板作为载体，基板上的铜箔走线做了强弱电分区布局，控制端的接线端子排布在板件的一侧，负载端的接线端子排布在另一侧，从物理空间上把低压控制信号和高压负载回路隔开，避免走线之间的寄生电容带来的干扰耦合；板载的四个蓝色继电器采用卧式贴装布局，继电器本体的高度控制在统一尺寸，保证板件整体的高度一致性，不会出现局部元件过高导致安装时和外壳干涉的问题。光耦元件布置在继电器和控制端接线端子之间，每一路控制信号都先经过光耦完成电气隔离，再驱动对应的继电器线圈动作，这样即使负载端出现浪涌冲击，也不会通过线路串到前端的控制主板上。在安装边界的设计上，板件的四个角预留了标准的安装固定孔，孔位的间距符合通用工控板的安装尺寸规范，可以直接固定在标准的DIN导轨安装座上，也可以通过铜柱固定在设备的电控箱内部平面上；板件的整体外形做了规整的矩形设计，边缘没有突出的异形元件，在做柜体布局的时候可以很方便地计算占用的空间尺寸，不会和周边的接线端子、断路器等元件产生位置冲突。元件选型上，继电器的触点容量匹配常规中小功率负载的通断需求，板载的续流二极管直接并联在每个继电器的线圈两端，用来吸收线圈断电时产生的反向电动势，不需要外部额外加装吸收元件，减少外围接线的工作量；接线端子采用螺丝压接式的结构，导线压接后有足够的拉脱力，不会因为设备运行的振动出现接线松脱的问题，端子的引脚间距做了足够的电气间隙设计，满足低压电控设备的安规要求，不会出现相邻端子之间的爬电击穿问题。在实际使用的时候，控制端只需要接入对应的直流工作电源，给每一路通道输入对应的电平信号，就能完成对应负载的通断控制，四个通道之间完全独立，单路的故障不会影响其他通道的正常工作，板上预留的状态指示灯可以直观显示每一路继电器的工作状态，现场调试的时候不需要额外测量触点状态，直接通过指示灯就能判断通道是否正常吸合。这类集成化的继电器板相比自己用分立元件搭建的隔离控制回路，在可靠性和集成度上有明显优势，所有元件的布局都经过走线优化，大电流的负载走线做了加宽处理，能承载足够的工作电流，不会出现长时间工作时走线过热的问题；控制信号的走线尽量短，减少信号传输过程中的干扰拾取，在电磁环境复杂的车间设备里也能稳定工作，不会出现误动作的情况。对于做设备电控设计的工程师来说，这类标准化的模块可以直接嵌入到自己的设计方案里，不需要从零开始绘制继电器驱动的电路和结构，能有效缩短项目的开发周期，同时成熟的布局方案也能减少自主设计时容易出现的EMC问题、安规距离不足的问题。板件上的元件排布充分考虑了生产焊接的工艺性，所有元件都是标准的贴片或者插件封装，适合批量SMT加工或者手工焊接，元件之间的间距留足了焊接操作空间，不会出现元件过于密集导致焊接连锡、维修拆换困难的问题；每个继电器的周边都预留了足够的拆换空间，后期如果单个继电器出现触点烧蚀的故障，可以很方便地单独更换损坏的元件，不需要整块板报废，降低后期的维护成本。
