8mm直径直弯脚通孔LED电子元器件

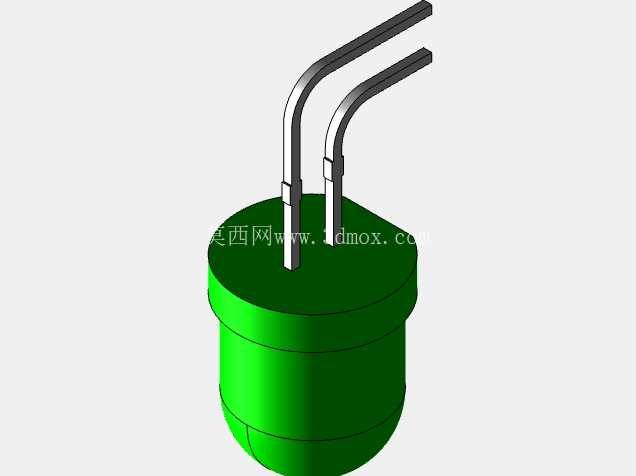

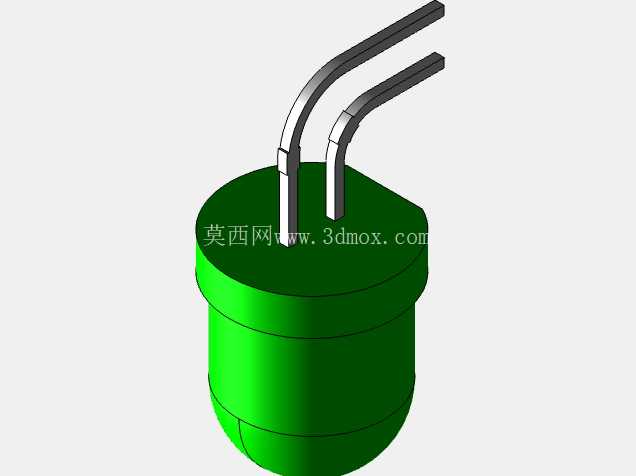

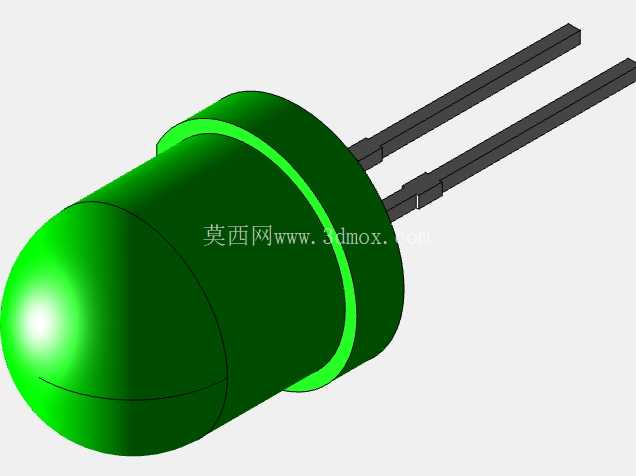

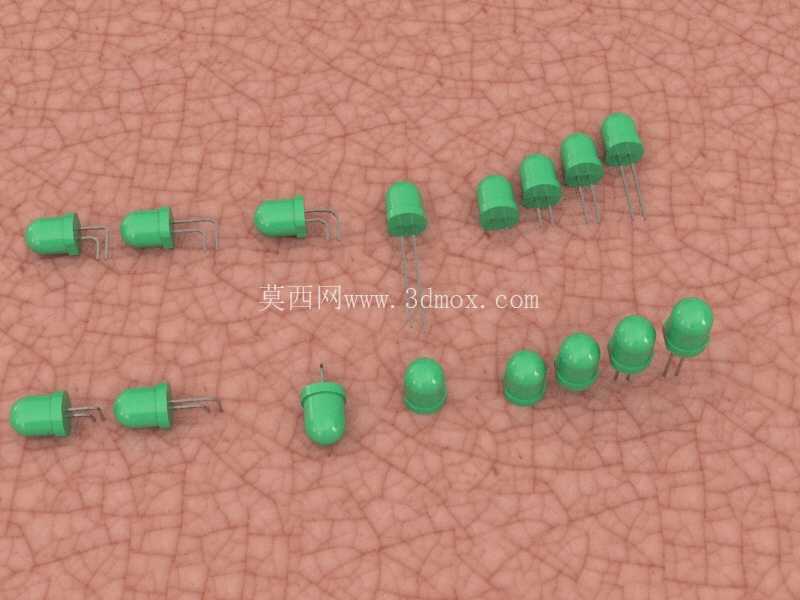

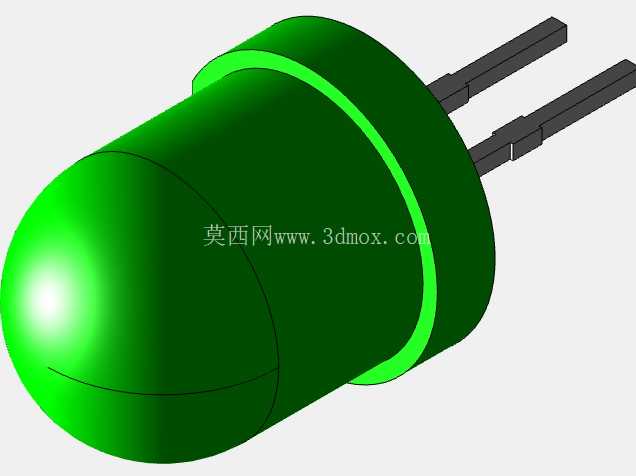

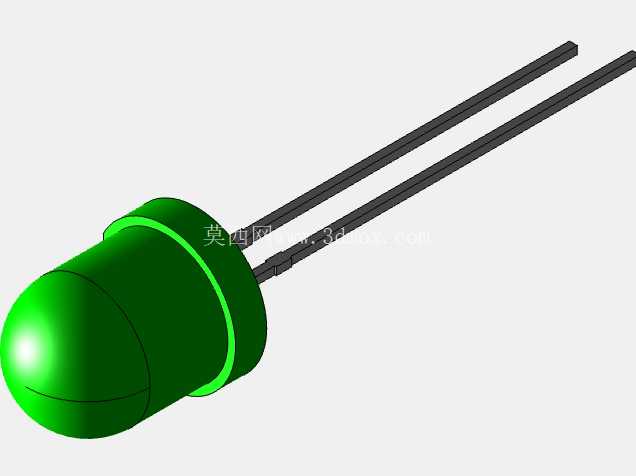

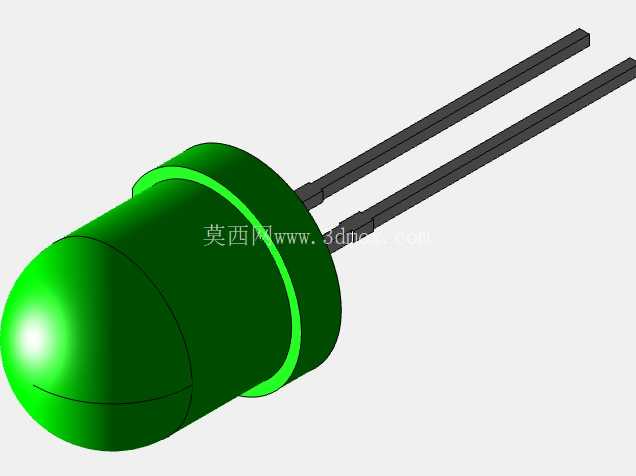

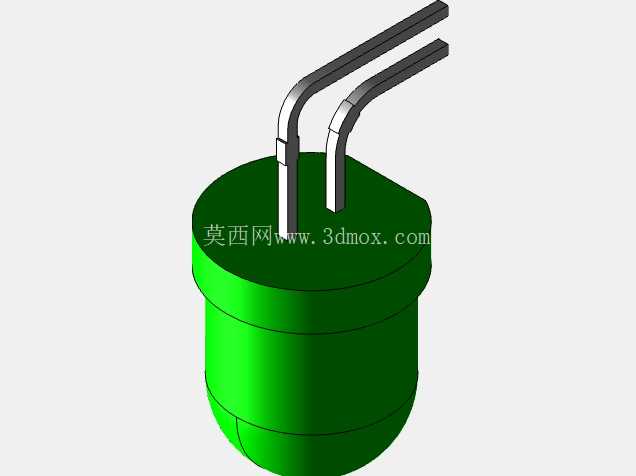

在消费电子、工业控制板卡、汽车电子模块的PCB组装环节，直插式通孔LED始终是面板状态指示、板载信号提示场景下的核心元器件，这类器件的三维建模精度直接影响PCB布局阶段的干涉校验、工装治具的开孔定位以及后期波峰焊工序的良率控制。本次建模覆盖的8mm直径通孔LED，包含直型引脚与弯角引脚两种结构形态，完全匹配行业通用的2.54mm网格安装间距，适配市面上绝大多数标准面包板、万能PCB板以及量产级玻纤板的孔位设计。从实际工程应用角度看，8mm直径的灯头尺寸属于中高亮度指示类LED的常用规格，相比3mm、5mm的小尺寸灯珠，其发光面更大，可视距离更远，常被用于设备电源状态指示、故障报警提示、功能档位标识等需要远距离快速识别的场景，在工业控制柜面板、大型家电操作面板、户外设备信号提示模块中应用广泛。设计这类元器件三维模型时，首先要明确安装边界的核心约束：灯头的圆柱直径严格控制在8mm，灯头顶部的圆弧过渡面需要匹配实际产品的光学扩散弧度，避免建模时过度简化导致后期做面板开孔时出现尺寸偏差——很多新手建模时容易忽略灯头根部与引脚衔接处的微小凸台结构，这个结构是波峰焊时阻焊定位的关键，凸台直径比灯头略大0.2-0.3mm，刚好卡在PCB开孔位置，既能防止焊锡顺着引脚流到灯头侧面，也能在插件工序时快速定位插入深度。引脚部分的建模需要区分直型与弯角两种形态的应用差异：直型引脚版本适用于垂直安装场景，也就是灯头垂直于PCB板面，引脚穿过板孔后在背面剪脚焊接，这类安装方式的灯珠突出板面高度较高，适合面板直接开孔露出灯头的设计；弯角引脚版本则是将引脚在距离灯头根部3mm位置做90度弯折，弯折后引脚平行于PCB板面插入板孔，安装后灯头平行于板面、侧向发光，适合设备侧面指示、薄型设备内部空间受限的布局场景，建模时弯折处的圆角半径不能过小，否则不符合实际引脚的金属弯折工艺特性，容易给后续做结构应力仿真带来错误参数。引脚的直径统一采用0.5mm的行业通用规格，两个引脚的中心间距严格对齐2.54mm的标准网格，这个尺寸是整个模型的核心安装基准，一旦出现偏差，就会导致插件时无法顺利插入PCB孔位，直接影响生产组装效率。建模过程中还需要考虑不同应用场景的装配干涉问题：比如直型版本的引脚伸出PCB背面的长度，按照波峰焊工艺要求控制在1.5-2mm，既保证焊锡能够充分浸润引脚形成可靠焊点，也不会因为引脚过长碰到背面的其他元器件或者外壳结构；弯角版本的弯折方向需要做对称处理，方便布局时根据走线方向选择左弯或者右弯的形态，减少PCB走线的绕线长度。从结构设计选型的角度看，这类标准化的通孔LED模型不需要做过多的自定义修改，只要严格把控外形尺寸、安装孔位、引脚间距这几个核心参数，就能直接导入PCB设计软件做3D布局校验，提前发现灯头与周边电容、电阻、接插件等元器件的空间干涉问题，避免打样后才发现装配冲突导致的返工。很多工程师在做板卡3D布局时，往往忽略直插LED的灯头高度差，比如8mm直径的LED灯头高度比5mm的高出2mm左右，如果旁边有卧式安装的电解电容或者接线端子，很容易出现灯头被挡住的情况，精准的三维模型能够在设计阶段就把这类问题排查出来。另外，弯角版本的LED在建模时还要注意引脚弯折后的水平段长度，这个长度需要匹配PCB上孔位到板边的距离，通常控制在2-3mm，保证焊接时引脚有足够的支撑强度，不会因为外力触碰导致灯头歪斜。灯头部分的绿色封装胶体是这类LED的典型外观特征，建模时不需要过度还原内部的芯片、引线等微观结构，只要保证外部轮廓尺寸准确即可，毕竟结构设计阶段只需要校验外部装配关系，内部结构不会影响整体布局。在做整机装配时，这类LED的灯头伸出面板的高度也需要通过模型提前模拟，通常灯头露出面板0.5-1mm是比较合适的距离，既保证发光面能够完全露出，也不会因为突出过多容易被外力碰坏。对于需要做导光结构的设计场景，精准的灯头直径和圆弧面模型，还能帮助设计师匹配导光柱的内径和安装距离，保证光线能够高效传导到面板表面，不会出现漏光或者亮度不均的问题。
