PCB板用快装绝缘公母接线端子结构

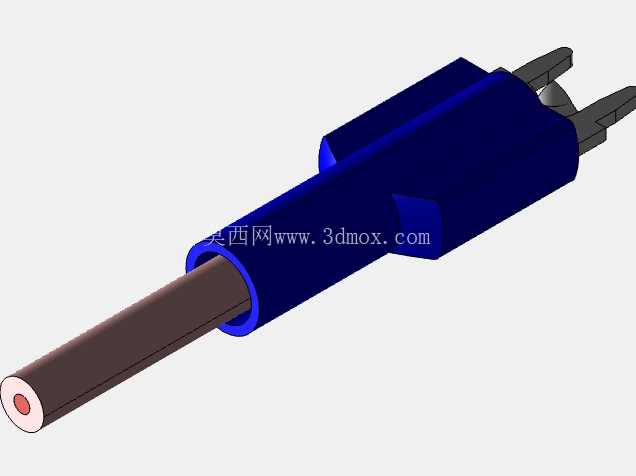

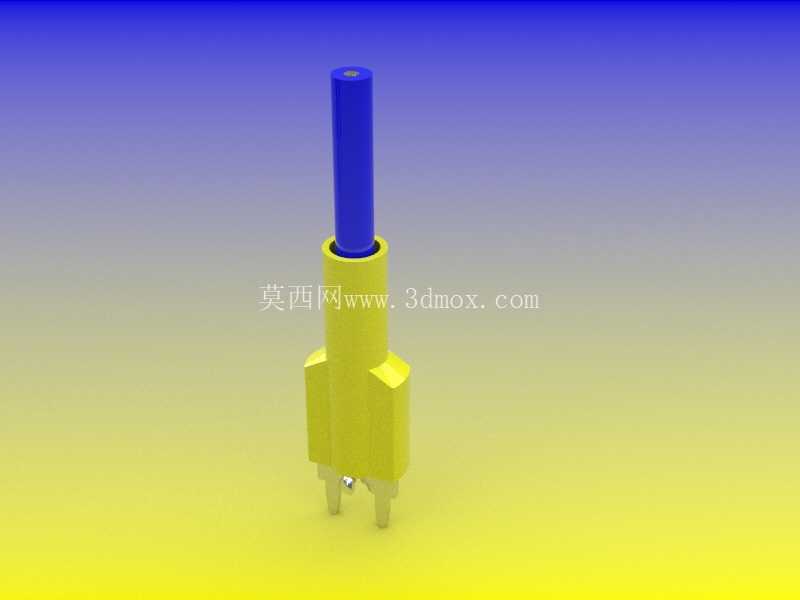

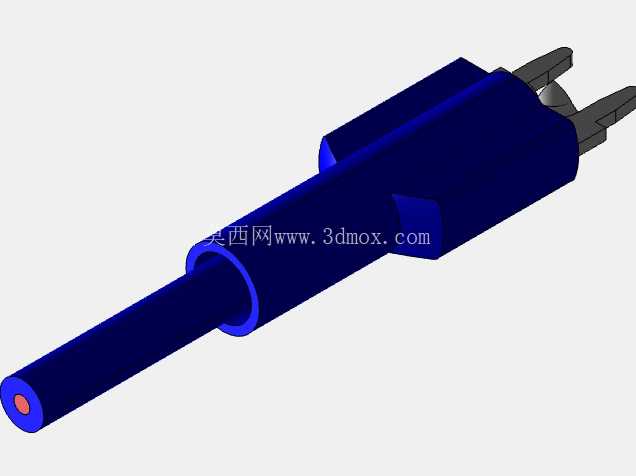

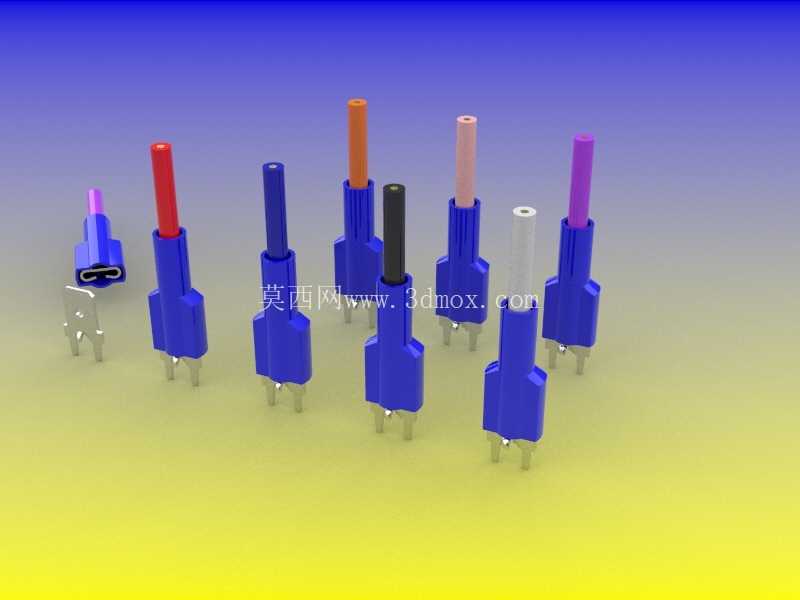

在汽车电控单元、车载传感模块、车身控制电路板的生产组装环节，板载接线端子的装配效率、连接可靠性直接影响整条SMT产线的节拍与成品电控模块的长期稳定性，这类快装绝缘公母端子正是针对车载PCB板的接线需求开发的板端连接部件。不同于传统需要焊线后二次固定的接线柱，该系列端子采用直插式安装结构，插针部分直接适配PCB板的标准通孔焊盘，焊盘孔径匹配常规0.8mm、1.0mm的工业级通孔尺寸，插针长度预留了波峰焊所需的2.3mm吃锡高度，焊接后插针与焊盘的结合力满足IPC-A-610D的二级焊接标准，能够承受车载环境下-40℃到125℃的温度循环冲击，不会出现虚焊、脱焊问题。端子主体的绝缘外壳采用改性PA66材质注塑成型，外壳表面做了防滑筋条设计，公端与母端对接时，筋条既可以作为插接对位的触感标识，也能增加插拔时的摩擦力，方便产线工人徒手完成插接操作，不需要额外的辅助工具。绝缘外壳的爬电距离设计为3.2mm，电气间隙满足车载电控部件的500V耐压要求，不同颜色的绝缘顶帽对应不同的线径规格与回路定义，产线组装时可以通过颜色快速区分电源、信号、接地回路，避免错插问题。端子尾部的压线部分采用全包覆结构，导线插入后通过冷压咬合即可完成线芯与端子的固定，绝缘外壳会完全包裹压线部位，避免线芯裸露造成的短路风险，同时压线部位的应力释放结构可以承受15N的轴向拉力，导线受外力拉扯时不会直接作用在焊盘位置，避免焊盘被拉脱损坏PCB板。从安装边界来看，单颗端子在PCB板上的占位尺寸为4.2mm×2.5mm，多颗端子并排布置时的最小中心距为5mm，不会和板上的贴片电容、电阻等周边元器件产生干涉，端子本体高度为12.8mm，适配常规电控盒的内部净空要求，不会出现盒盖合盖时顶到端子的问题。公端与母端的插接配合采用过盈配合设计，插接力控制在3N到5N之间，既不会因为插接过松导致行车振动中出现接触不良，也不会因为插接过紧增加装配难度，插接到位后会有清晰的触感反馈，工人不需要额外检查即可确认装配到位。这类端子除了应用在汽车电控板上，也可以适配工业控制板、家电控制板的接线场景，建模时重点还原了绝缘外壳的卡扣结构、插针的倒角细节、压线部位的咬合齿结构，所有配合尺寸都按照实际量产的公差要求做了预留，公母端对接时不会出现卡滞、松脱的问题，绝缘外壳的分模线、顶针位置也按照实际注塑工艺做了还原，结构设计人员可以直接参考该模型调整PCB板的焊盘布局、开孔尺寸，也可以基于该结构改型适配不同线径、不同安装间距的接线需求。在实际产线应用中，这类快装端子相比传统螺丝式接线柱，单工位装配效率可以提升60%以上，不需要螺丝锁附工序，也避免了螺丝脱落造成的板间短路风险，全绝缘的外壳设计也不需要额外增加绝缘护套，减少了整机的物料数量与装配工序。
