可充电式MPU实验室直流供电装置

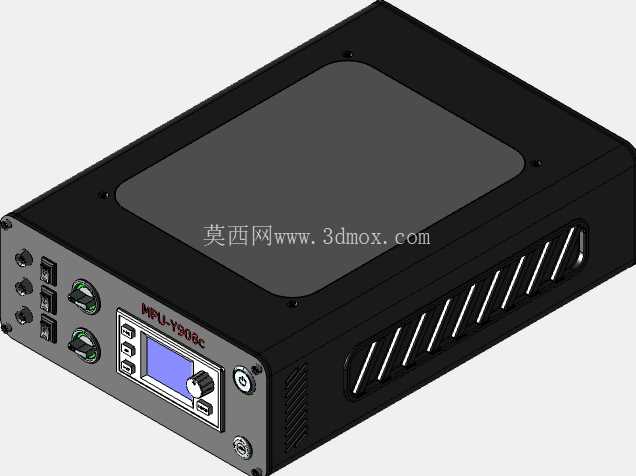

在电子实验室日常调试场景中，稳定可控的供电输出是各类电路测试、原型验证环节的核心基础保障，这款可充电式MPU实验室电源，正是针对桌面级实验场景的供电需求完成的结构设计。从实际使用场景出发，设备整体采用卧式桌面安装形态，外壳主体采用钣金折弯拼接结构，边角做圆弧过渡处理，避免日常挪动、接线操作时的磕碰划伤，整体宽度控制在220mm区间，深度180mm，高度控制在90mm以内，完全适配常规实验室桌面的摆放空间，不会占用过多操作台面积，底部预留四个嵌入式橡胶脚垫安装位，既可以增大与桌面的摩擦力防止滑动，也能垫高机身形成底部通风间隙，配合机身侧面的冲压成型通风格栅，形成自然对流散热通道，无需额外加装散热风扇即可满足中小功率输出下的散热需求，同时避免风扇运行带来的振动与噪音干扰精密电路测试。

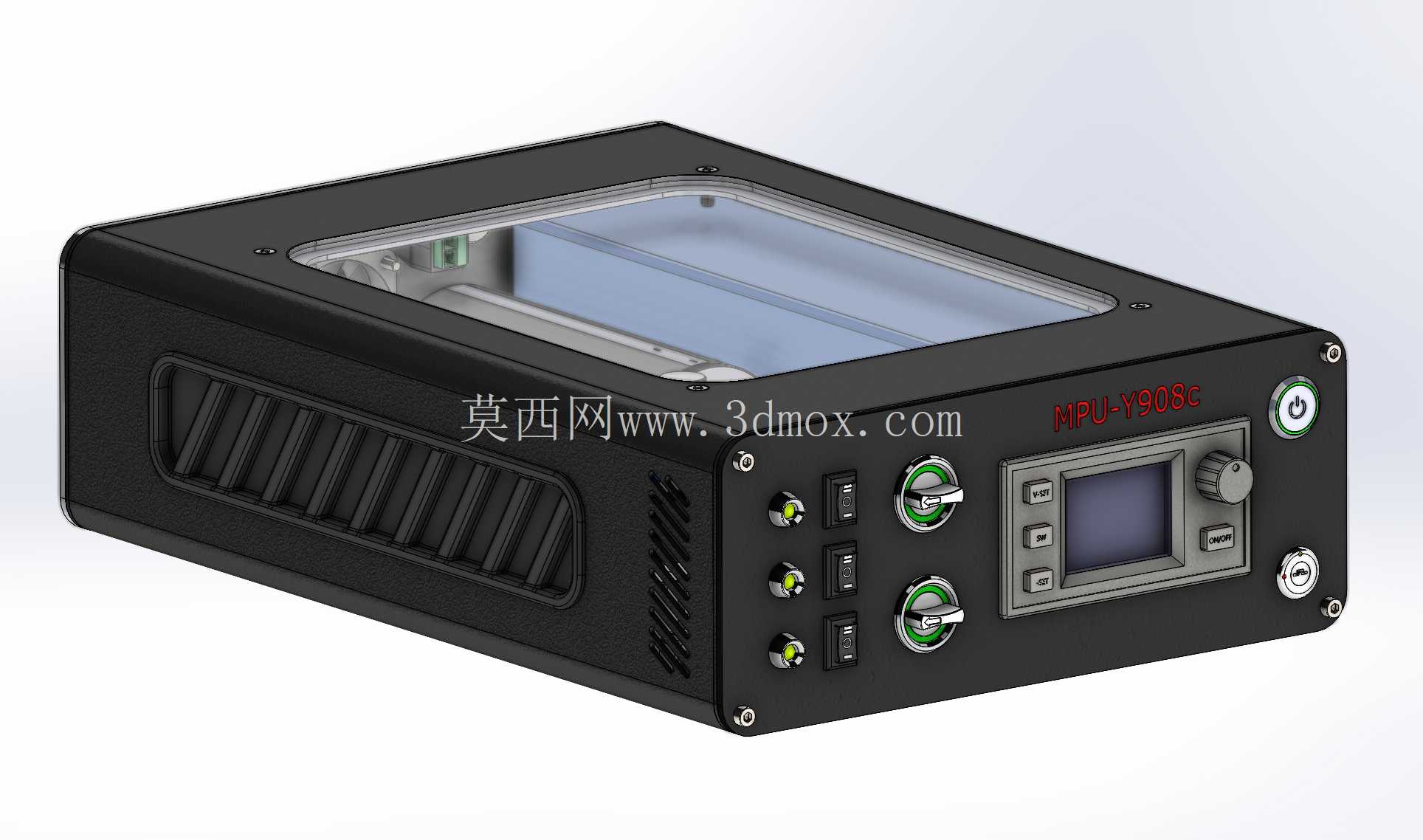

设备正面的操作区域按照操作频率做了分区布局，最左侧设置三路独立输出通道，每一路都搭配独立的拨动开关、状态指示灯与输出接线端子，接线端子采用带绿色标识环的快插结构，无需工具即可完成测试导线的插拔，每路输出旁的拨动开关采用两档自锁结构，拨动手感清晰，可独立控制单路输出的通断，避免多路测试时互相干扰。操作区中部设置嵌入式液晶显示屏，屏幕下方搭配四个功能按键与一个旋转编码旋钮，旋钮外圈同样带有绿色标识环，旋转阻尼适中，可快速调节输出电压、电流参数，按键用于切换输出通道、设置过流保护阈值等功能，屏幕可实时显示当前输出电压、电流数值与剩余电量信息，参数读取直观清晰。操作区右侧设置总电源开关，开关带环形电源指示灯，通电状态下亮起绿色灯光，下方预留一个圆形外接充电接口，可在设备内置电池电量不足时外接适配器补充电能，无需拆卸电池即可完成补能。

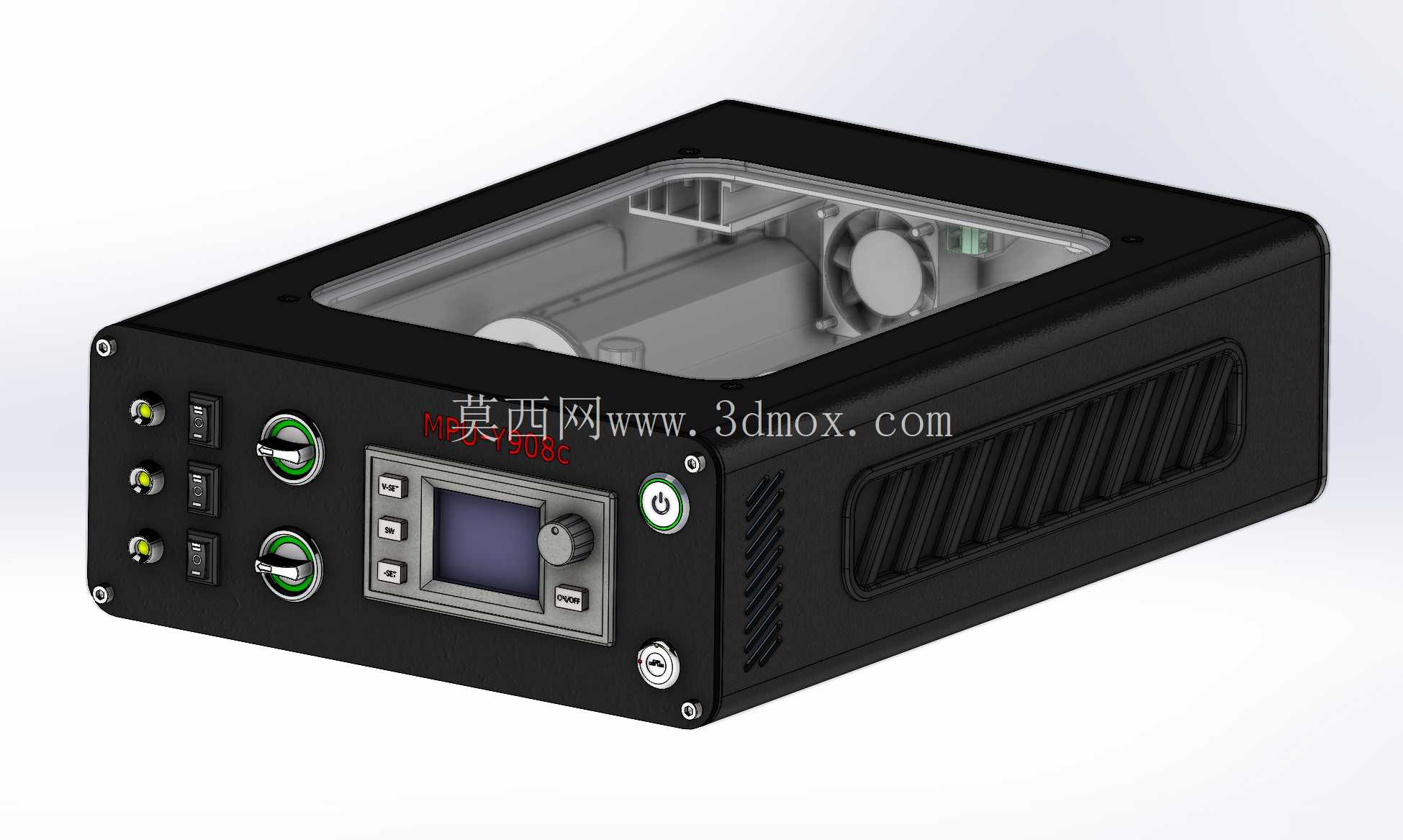

设备顶部设置一块嵌入式透明亚克力视窗，通过四颗沉头螺丝固定在顶板的开孔上，透过视窗可以直接观察到内部的电池组、散热风道与电路板布局，既可以在设备出现故障时快速观察内部元件状态，也能在教学演示场景中直观展示电源内部的结构组成，视窗周边做了下沉式台阶设计，亚克力板安装后与顶板表面齐平，不会积灰也方便日常擦拭清洁。机身右侧的通风格栅采用斜向百叶冲压结构，既可以保证空气流通，也能防止外部异物、液体溅入机身内部，格栅旁预留了产品铭牌的粘贴区域，可标注设备的额定输出参数、安全警示信息。

从设计思路上看，这款电源优先考虑了实验室场景下的操作便捷性与安全性，内置可充电电池组的设计让设备摆脱了固定市电接口的限制，可在无市电的户外测试、临时调试场景下使用，满电状态下可支持中小功率负载连续工作数小时。内部结构采用分层布局，底层放置大容量锂电池组与充放电保护板，中层放置电压转换、稳压输出模块，上层放置控制电路板与显示组件，各模块之间通过接插件连接，方便后期维护更换元件，内部走线全部沿着机身内侧的走线槽布置，避免线缆靠近散热区域加速老化，同时在高压输出区域设置绝缘隔离挡板，防止误触引发安全事故。

在安装边界上，设备除了桌面平放使用外，底部预留了四个M4规格的螺丝安装孔位，可搭配支架固定在实验台架、设备机柜的侧壁上，满足不同安装场景的需求，机身所有外部接口都做了防呆设计，充电接口、输出接线端子都采用不同尺寸规格，避免插错接口损坏设备。外壳表面采用黑色哑光喷塑处理，耐刮擦且不易留下指纹，适合实验室高频使用的场景，正面的操作标识采用激光雕刻工艺，长期使用也不会磨损脱落，保证操作指引的清晰性。这款电源可覆盖电子电路调试、小型传感器供电、学生实验教学、嵌入式系统开发等多种场景的供电需求，三路独立输出的设计可同时为多个测试模块供电，无需额外搭配多台电源设备，有效节省实验台空间与设备采购成本，内置的过流、过压、过充保护机制，可在输出异常时快速切断供电，保护外接测试设备与电源本身的安全。
