投影仪遥控器逆向重构结构设计方案

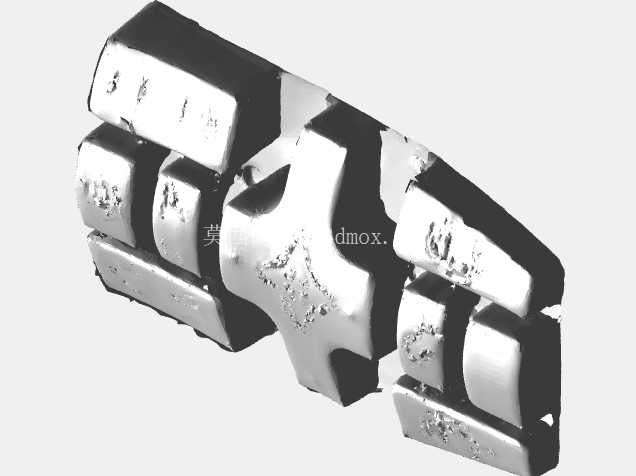

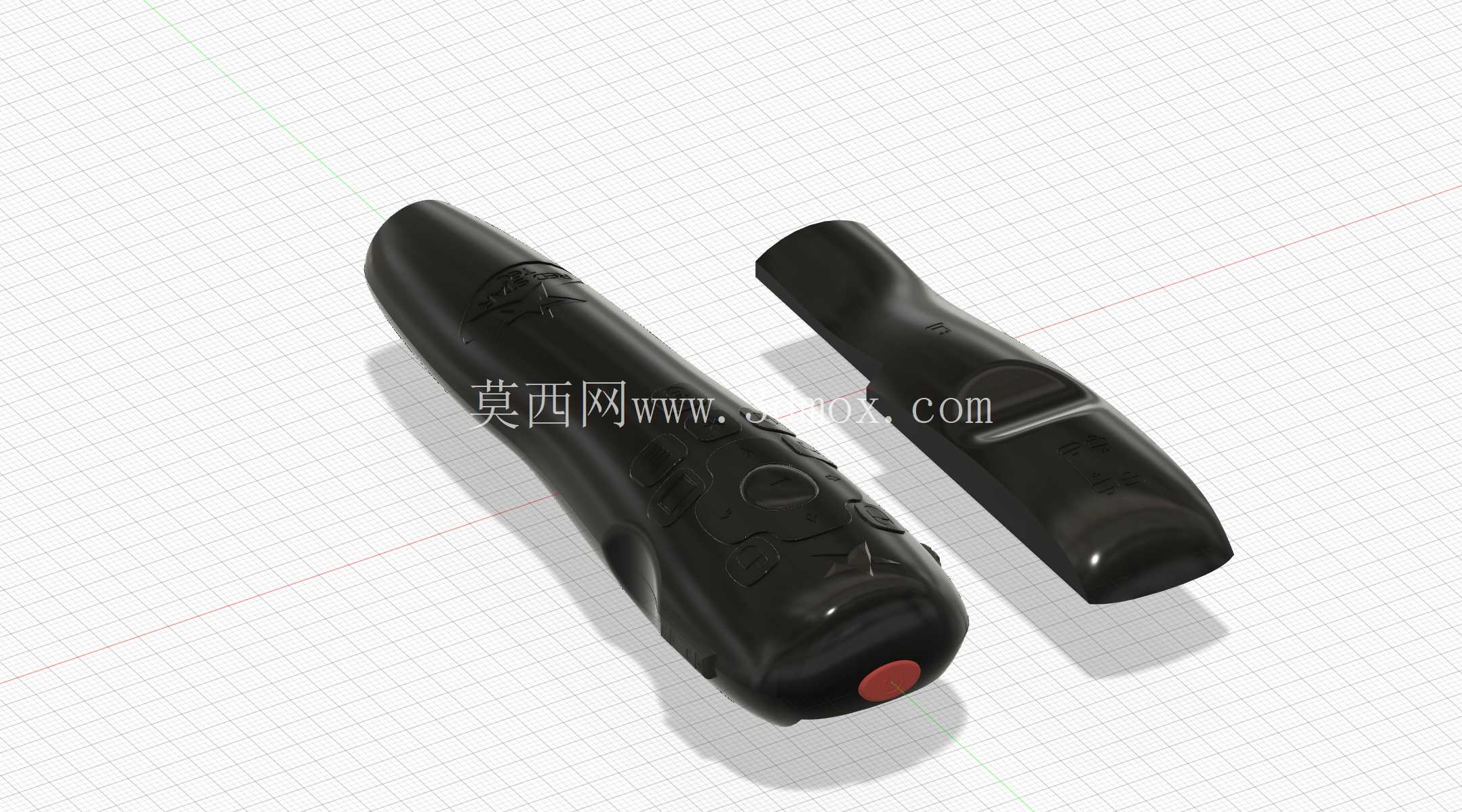

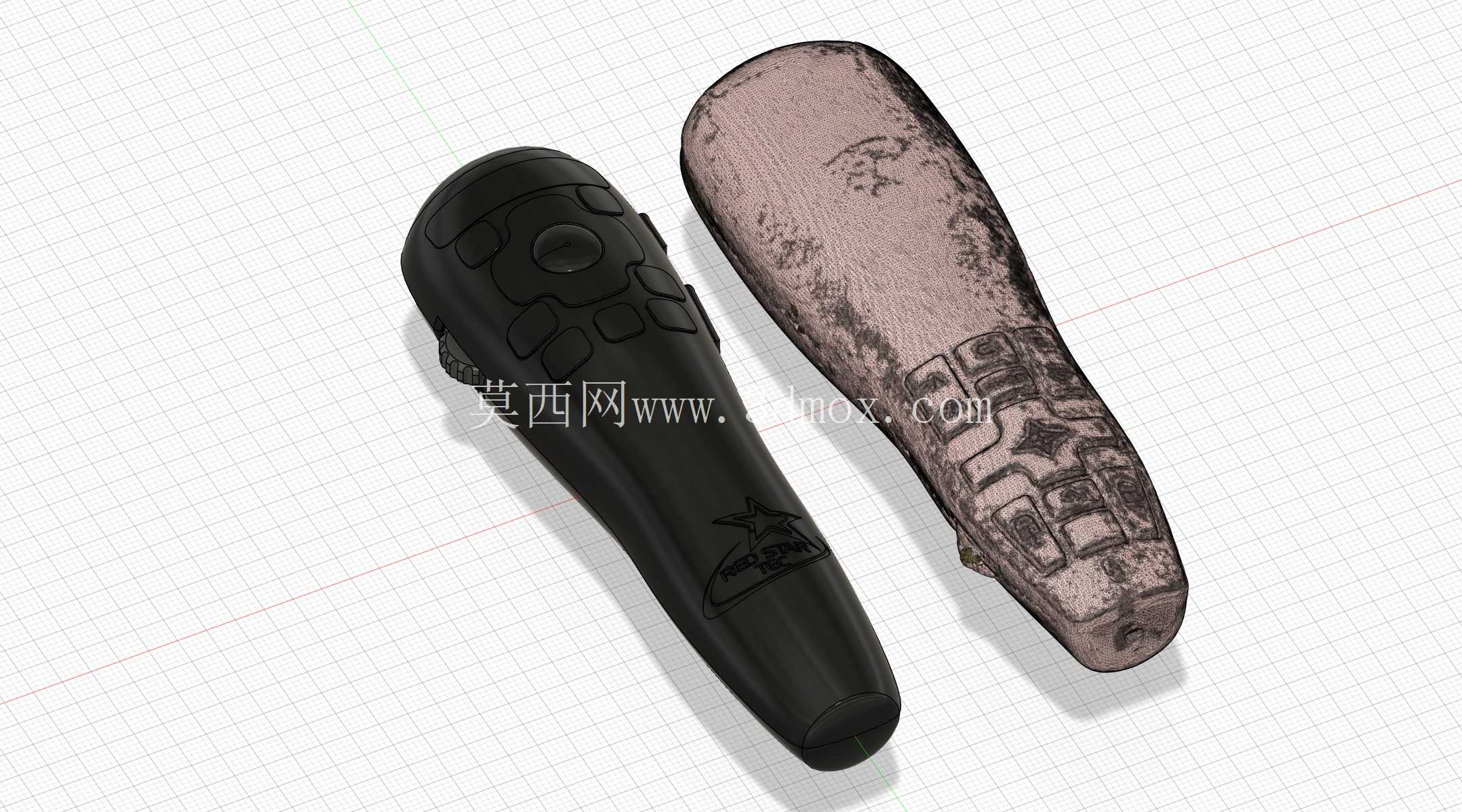

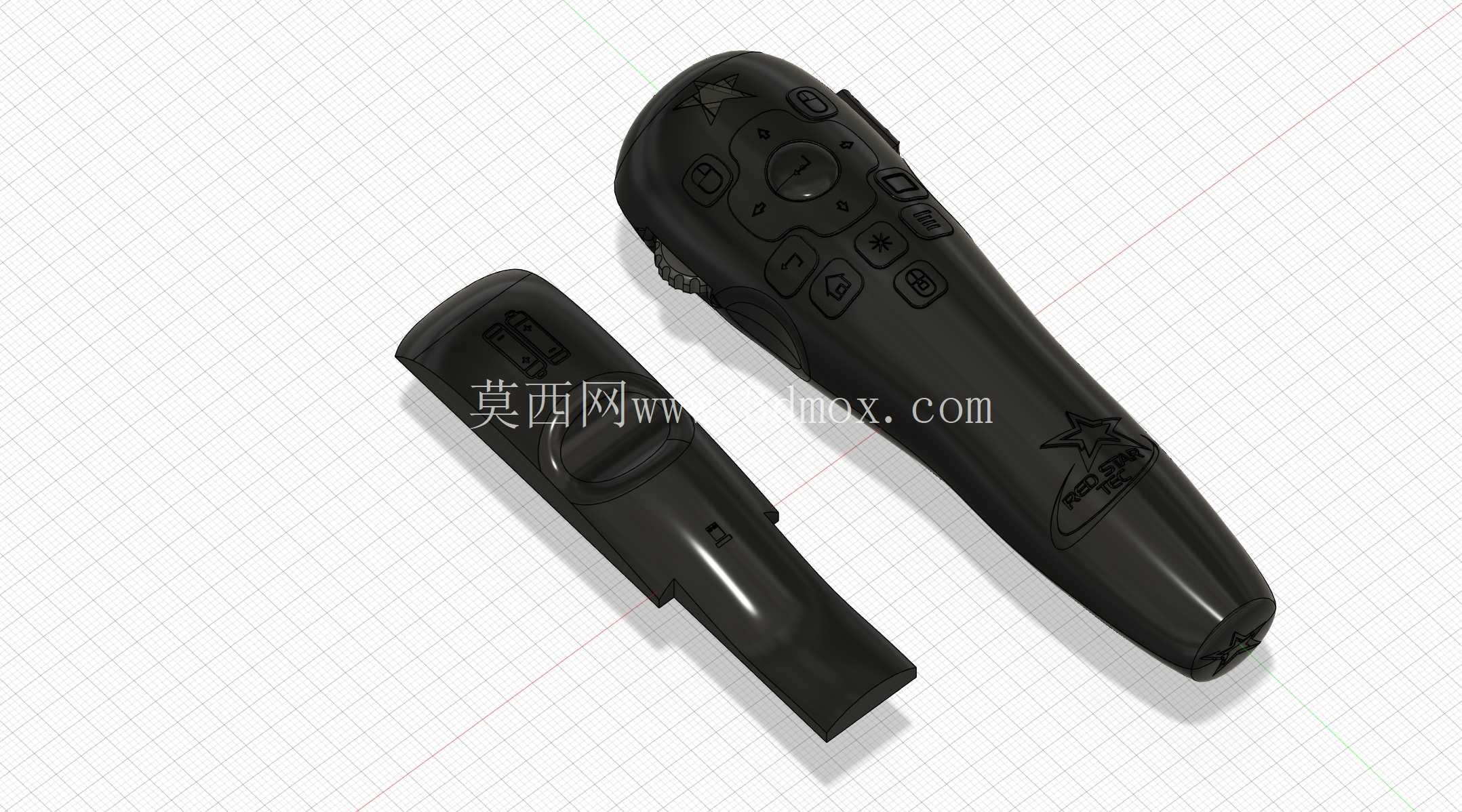

在商用投影设备的配套外设迭代场景中，手持遥控器作为人机交互的核心触点，其握持手感、按键反馈、结构可靠性直接影响用户的操作体验，本次针对投影仪遥控器的重构设计，完全基于现有量产产品的实物逆向数据开展，没有推翻原有产品的识别性外观轮廓，而是在保留用户熟悉的握持形态基础上，完成内部结构的优化与功能升级。从实际使用场景来看，这类遥控器多应用于会议室、多媒体教室、家庭影院等场景，日常使用中存在频繁跌落、按键反复按压、手持汗蚀等工况，因此结构设计阶段首先要解决的就是外壳的抗冲击性能与按键的疲劳寿命问题。设计启动阶段先通过三维扫描获取原始产品的完整点云数据，结合关键尺寸的手工测绘校核，消除扫描过程中因工件表面磨损、反光带来的数据偏差，重构过程中并没有直接复刻原始的内部筋位结构，而是针对原有产品拆装中发现的按键卡滞、电池仓接触不良、上下壳扣合缝隙不均等实际问题做针对性调整。外形层面，整体延续了符合人手握持的长条形弧面轮廓，握持区域的曲面曲率经过反复调整，贴合成年人手掌自然弯曲的形态，单手握持时食指、中指可自然搭放在侧面防滑区域，拇指能够覆盖所有常用功能按键，无需频繁调整持握姿势即可完成全部操作。按键布局遵循人机工程学逻辑，使用频率最高的电源、信号源切换、焦距调节按键布置在拇指活动的核心舒适区，不常用的功能按键排布在按键区边缘，所有按键的按压行程统一设置在0.8-1.2mm区间，按压力度控制在1.2-1.8N，保证按压反馈清晰的同时避免长期操作带来的手指疲劳。内部结构设计上，重新规划了PCB板的安装定位柱位置，将原有分散的螺丝固定柱调整为周边均匀分布的扣位加两颗对角螺丝的固定方式，既减少了装配工序，也能保证上下壳扣合后的缝隙均匀度控制在0.1mm以内，避免日常使用中灰尘、汗液从缝隙进入壳体内部。电池仓结构做了防呆设计，电池弹片的安装槽增加了防退筋位，避免跌落过程中电池移位导致的接触断电问题，电池盖采用滑扣加定位凸点的结构，更换电池时无需额外工具，滑动力度控制在合适区间，既不会因为轻微晃动导致电池盖脱落，也不会出现滑动力度过大难以开启的问题。针对3D打印快速原型验证的需求，整个外壳结构在建模阶段就做了打印工艺适配，所有壁厚统一设置在1.8-2.2mm区间，避免壁厚不均导致的打印翘曲问题，内部筋位的厚度不超过主壁厚的60%，防止打印过程中出现缩痕，按键与壳体的配合间隙预留0.2mm，保证打印完成后无需二次打磨即可实现顺畅的按键活动。整个参数化建模过程中，所有关键尺寸都设置了关联参数，后续如果需要调整外形尺寸、增减按键数量，只需要修改对应参数即可快速完成模型更新，大幅缩短后续衍生型号的开发周期。从安装边界来看，遥控器的整体外轮廓尺寸控制在成年人单手握持的舒适区间，长度不超过150mm，最宽处不超过45mm，最厚处不超过25mm，可轻松放入常规的裤袋、投影设备配套的收纳包中，不会占用过多收纳空间。壳体边缘全部做了R1.5以上的圆角处理，既避免了锐边带来的握持不适感，也能在跌落时分散冲击力，降低壳体开裂的风险。表面处理上，握持区域设计了细微的防滑纹理，既可以增加手持时的摩擦力，减少滑落概率，也能避免光滑表面容易残留指纹汗渍的问题，纹理深度控制在0.1mm，不会因为纹理过深导致积灰难以清理。整个重构设计始终围绕实际使用中的痛点展开，没有做多余的装饰性结构，所有结构设计都服务于功能可靠性与使用舒适度，逆向建模的过程不是简单的外形复制，而是在原有产品成熟形态的基础上，结合实际使用反馈做结构优化，最终得到的模型既保留了用户已经形成使用习惯的操作逻辑与外形识别度，又解决了原有产品存在的结构缺陷，可直接用于快速原型制作、小批量试产验证，也可作为同类手持交互设备结构设计的参考案例。
