双孔直流圆筒插孔安装固定座结构

这款双孔位直流圆筒插孔安装座，主要面向车载低压直流供电回路的接口扩展场景，常见于车载改装电子设备、车载外接供电模块、车用小型直流取电面板的安装固定环节，用来承载标准规格的圆筒型直流电源插孔，实现插孔与设备面板、车身钣金安装位之间的刚性固定，同时保证插孔与外接插头的插拔同轴度，避免长期插拔过程中出现插孔松脱、接触不良、引脚受力断裂的问题。

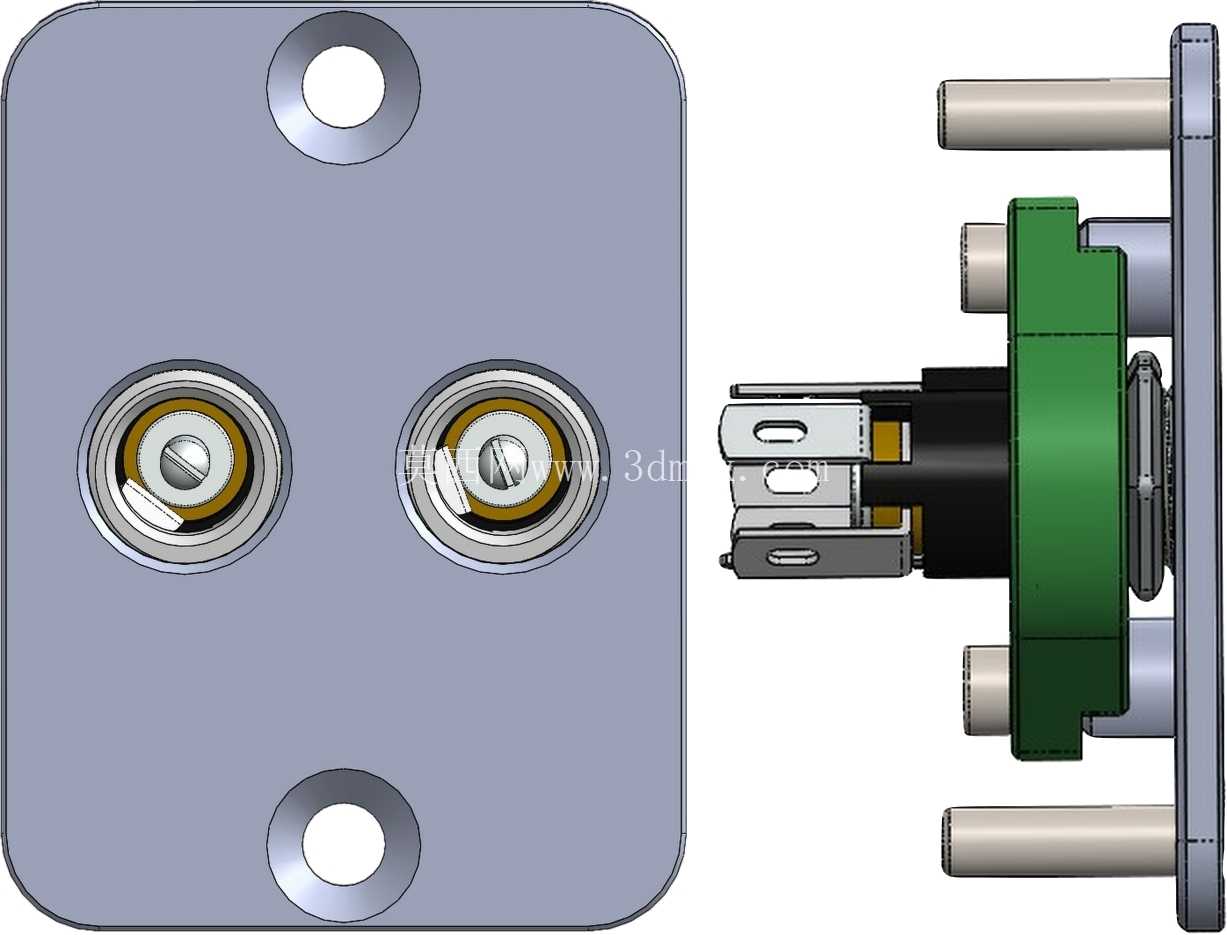

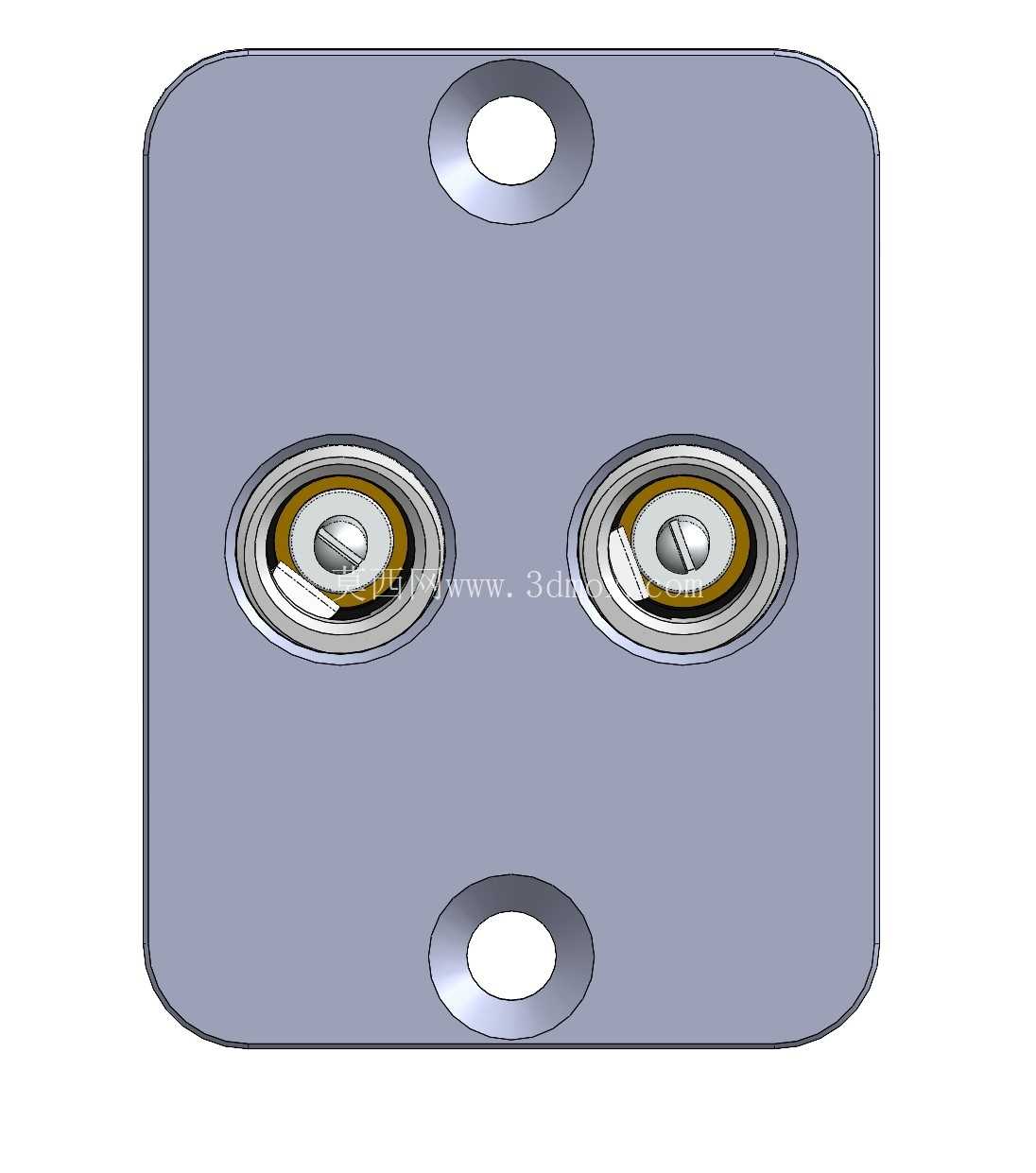

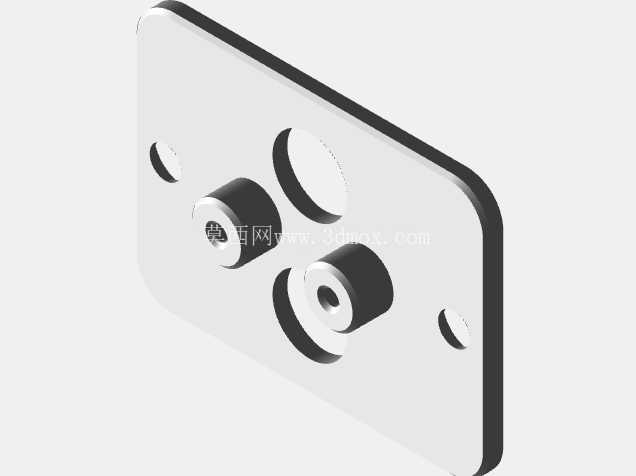

从实际使用场景来看，这类安装座往往需要适配车身内部狭窄的安装空间，安装面板采用带圆角的矩形平板结构，四个角位预留沉头安装孔，可直接通过M3规格的沉头螺丝固定在塑料面板或者0.8-1.5mm厚度的车身冲压钣金上，沉头孔的深度设计刚好容纳螺丝头部，安装后螺丝端面与安装座表面齐平，不会突出表面干涉插头插拔，也不会在安装面板外侧留下凸起的安全隐患。安装座的整体安装边界控制在极小范围内，适配5.5x2.1规格的标准直流圆筒插孔，两个插孔并排布置，孔位间距经过精准核算，两个插头同时插拔时不会出现干涉，手指操作空间充足，不会出现相邻插头互相卡滞的情况。

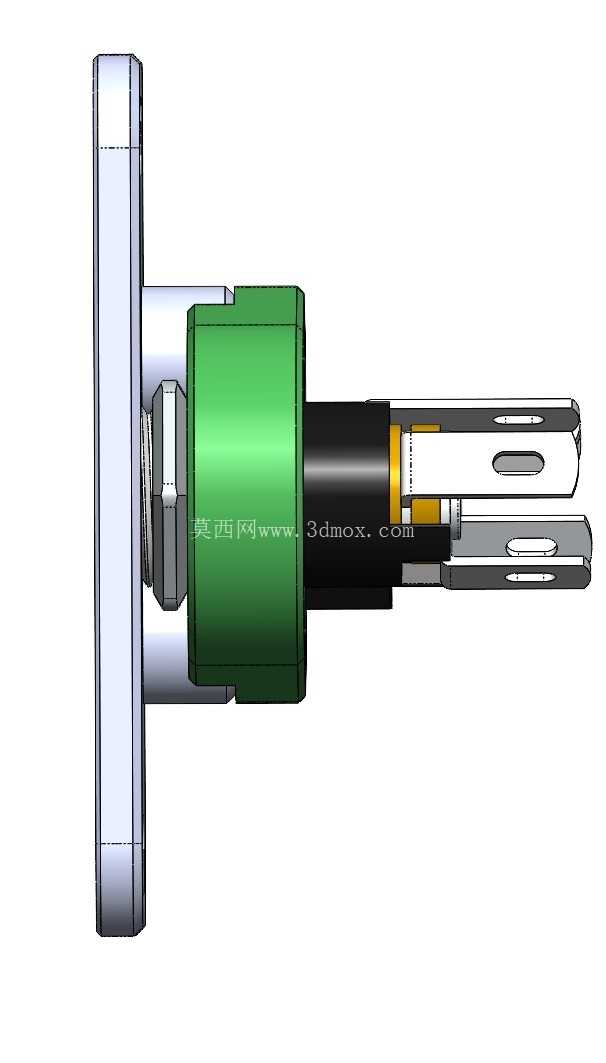

设计过程中，首先考虑的是插孔的同轴度保持能力，安装座上的插孔定位台阶与插孔本体采用过盈配合，台阶深度刚好匹配插孔的定位凸缘，压装后插孔轴向窜动量控制在0.1mm以内，径向晃动量不超过0.05mm，完全满足直流插头反复插拔的精度要求，即使经过上千次插拔循环，插孔也不会出现偏移。安装座背部的支撑结构采用分层式设计，靠近面板的位置设置加厚的承力筋，直接承接插拔过程中产生的轴向推力，避免推力直接传递到插孔的焊接引脚上，防止引脚开焊、电路板受力损坏；向外延伸的定位柱用来匹配内部电路板的定位孔，安装时可以直接将安装座的定位柱插入电路板对应孔位，实现快速定位，减少装配过程中的对位调整时间，提升批量装配的效率。

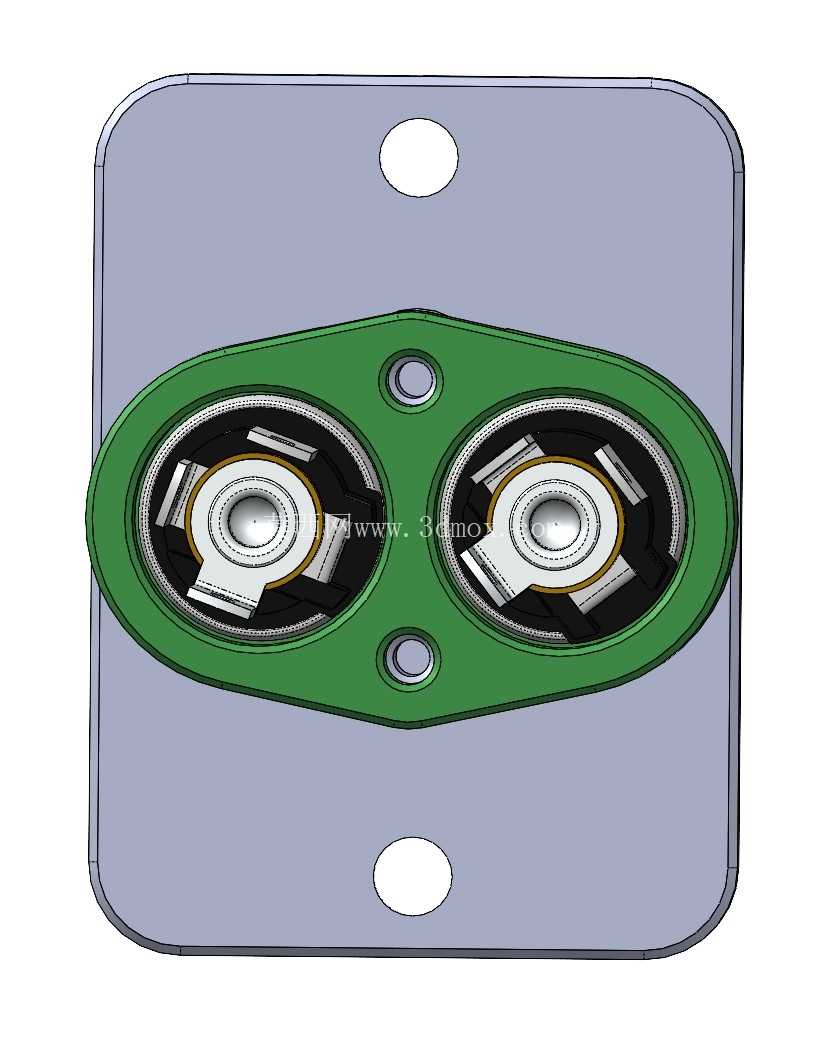

从结构细节来看，安装座的面板边缘做了R2的圆角处理，没有尖锐的棱角，在车载振动环境下不会割伤装配人员的手部，也不会刮伤周边的线束绝缘层。插孔周围的环形凸台高度为0.8mm，刚好可以挡住插孔与安装座之间的装配缝隙，避免灰尘、液体从缝隙渗入设备内部，同时凸台的内径与插孔外径的配合间隙控制在0.02mm，压装时不会出现偏斜。背部的绿色绝缘隔离结构设置在两个插孔的引脚之间，将正负极引脚的爬电距离提升到3mm以上，满足车载电子设备的电气安全要求，避免在潮湿环境下出现引脚间拉弧、短路的问题。

在实际选型适配时，需要注意安装座背部的伸出长度，预留足够的线束弯折空间，引脚焊接位置距离安装面板的深度经过优化，既不会因为深度过大导致焊接操作困难，也不会因为深度过小导致线束弯折半径不足、线芯断裂。安装座的材质选用冲压钢板加表面绝缘喷塑处理，钢板厚度为1.2mm，整体刚性充足，在车载长期振动、温度交变的环境下不会出现变形，喷塑层的绝缘电阻满足低压电气要求，不会出现引脚与安装座之间的短路问题。两个插孔的中心距为19mm，这个尺寸是经过实际操作验证的最优间距，既可以保证两个直流插头同时插入时手指有足够的操作空间，又不会因为间距过大浪费安装面板的面积，适配大部分车载小型设备的面板尺寸要求。

不同于单孔的直流插座安装结构，这款双孔安装座可以同时承载两路直流供电回路，一路可以作为常电供电接口，另一路可以作为ACC控制的供电接口，满足车载设备不同的供电需求，不需要在面板上开设两个独立的安装孔，减少面板加工的工序，也让面板外观更加整洁统一。安装孔的位置采用对称布置，安装时不需要区分方向，降低装配出错的概率，即使是新手装配人员也可以快速完成对位安装。在插拔力的传递路径设计上，所有插拔产生的作用力都会通过安装座的承力筋直接传递到安装面板上，插孔的引脚只承担电气连接的作用，不承受任何机械外力，从根源上解决了长期使用后引脚开焊、接触不良的常见故障，大幅提升接口的使用寿命。
