LM2596降压模块金属防护外壳结构设计

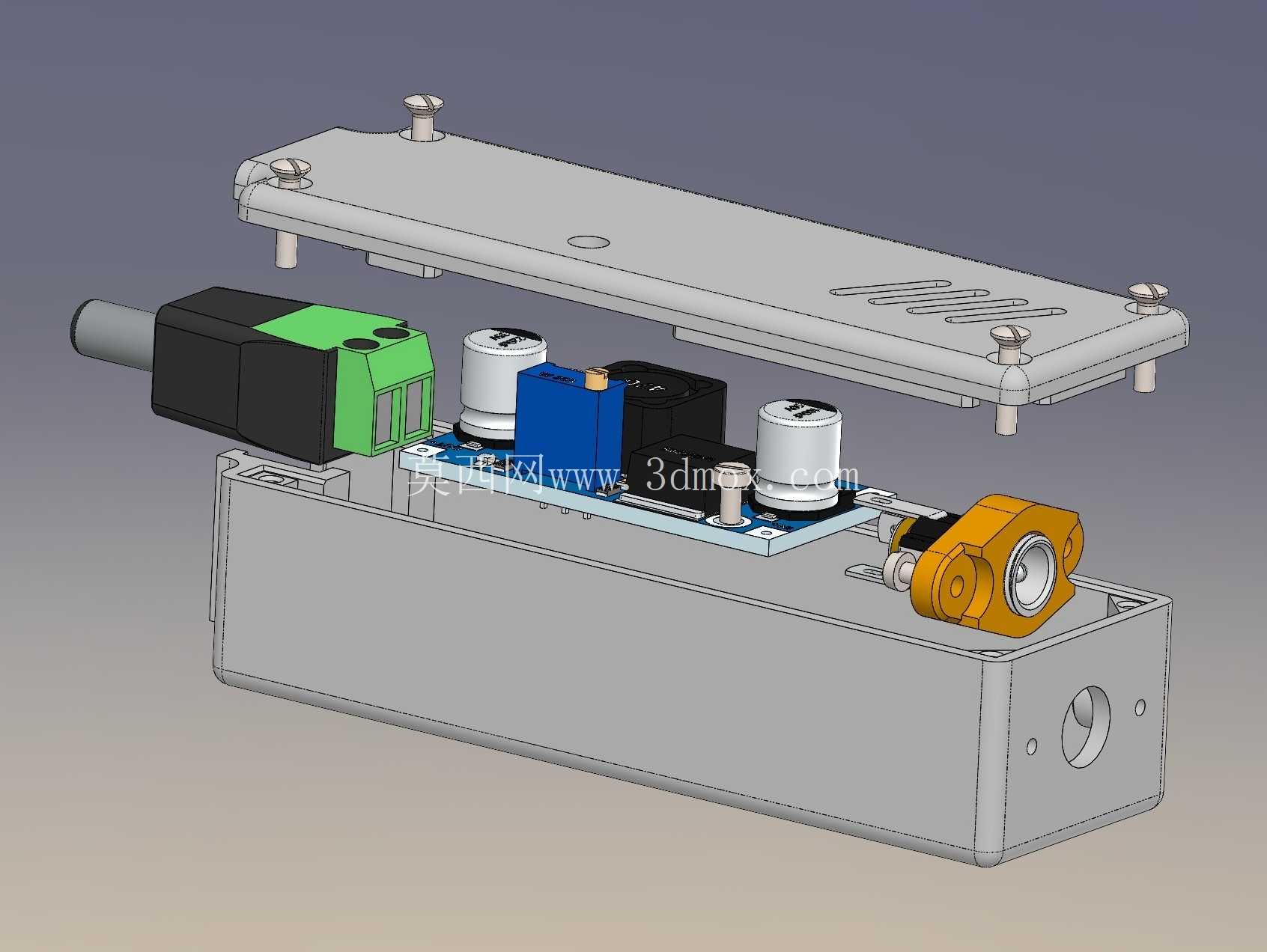

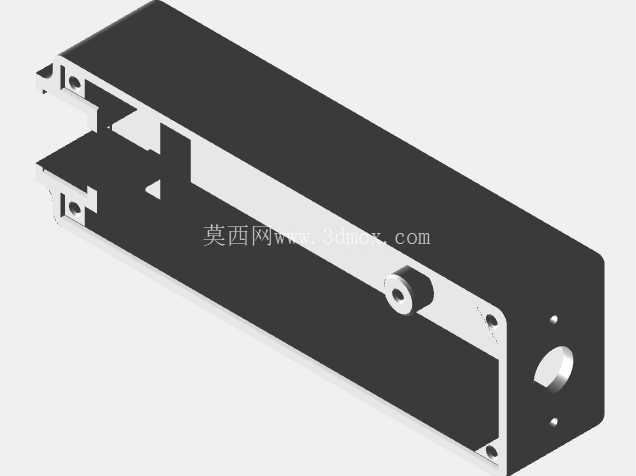

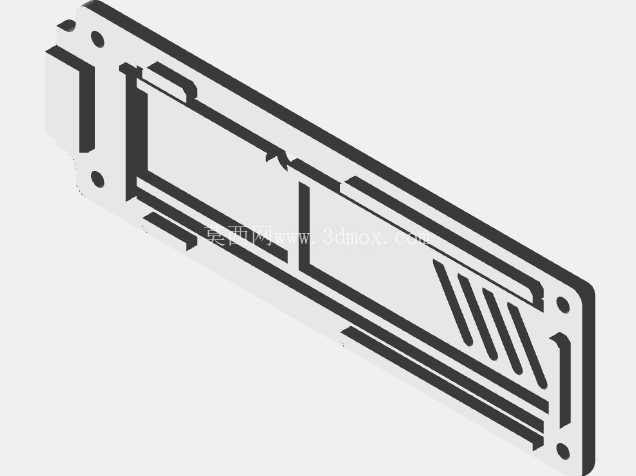

这款LM2596降压模块的配套金属外壳，主要面向桌面测试工装、小型嵌入式设备、车载改装供电、工业传感节点供电等场景的模块防护需求，解决裸露DC-DC模块在实际使用中容易出现的引脚误碰短路、积灰受潮、外力磕碰损坏电位器与接线端子、电磁干扰外泄等实际工程问题。从结构设计逻辑来看，外壳采用分体式上下盖结构，下盖为一体化拉伸成型的槽型主体，侧壁预留输入输出线缆的过孔与固定位，其中一端对应直流输入插头的位置开设圆形过孔，保证输入插头可以直接插接在模块的输入座上，不需要额外飞线转接，另一端对应模块输出侧的接线端子位置预留安装缺口，方便用户在不拆盖的情况下直接完成输出线路的螺丝锁紧接线；上盖为平板式盖板，通过四颗角位的螺丝与下盖实现锁紧固定，盖板表面冲压有细密的散热通槽，既可以提升壳体内外的空气对流效率，带走LM2596芯片在大电流输出时产生的热量，避免密闭壳体内温度累积导致模块过热降额，也能通过冲压槽结构提升薄金属盖板的结构刚度，减少盖板受外力后的形变凹陷。

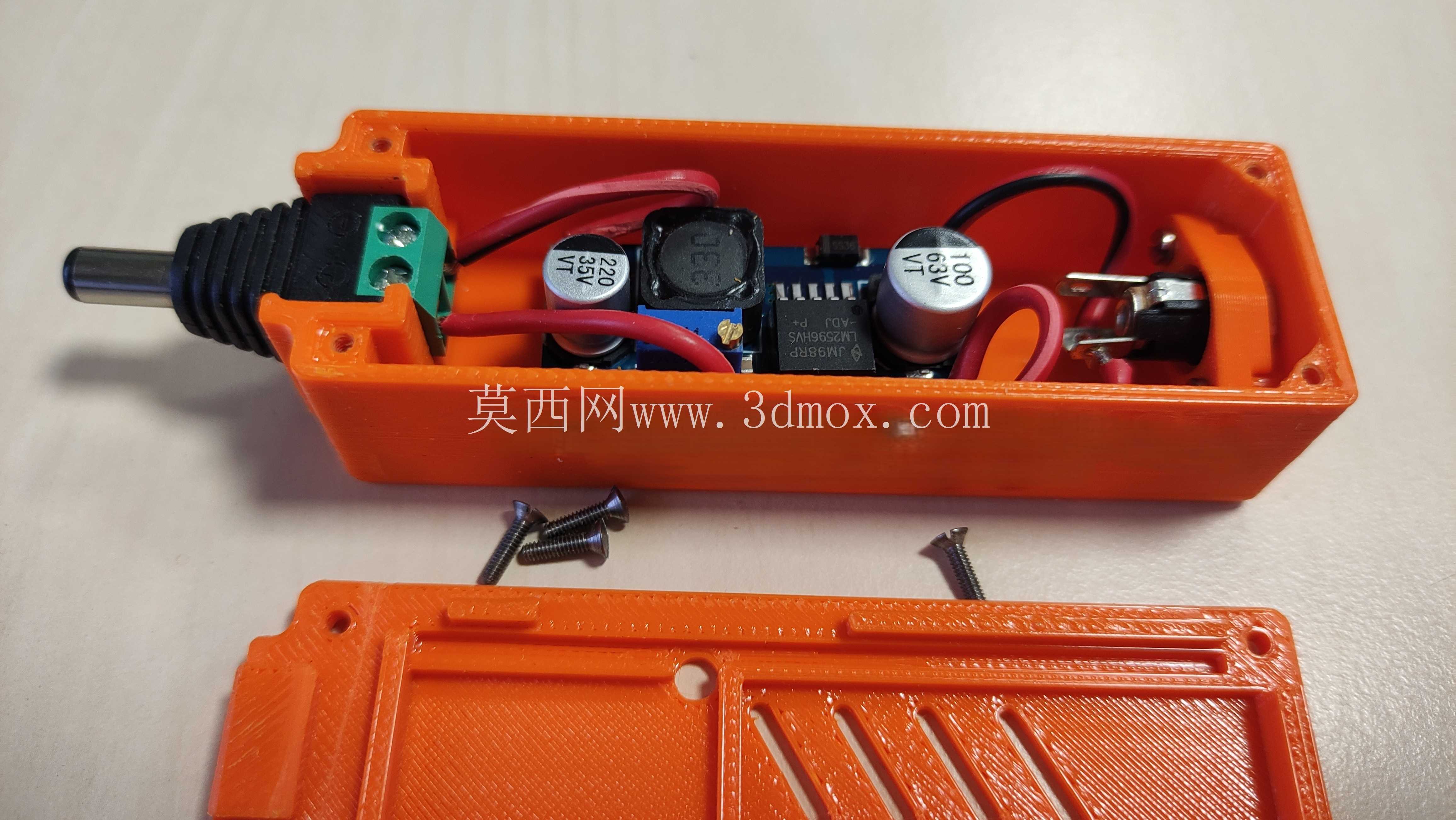

从内部安装边界来看，壳体内腔的尺寸完全匹配常规LM2596降压模块的PCB轮廓，PCB板可以直接卡入下盖内部预设的定位凸台，不需要额外打胶或者增加固定压片，装配时只需要将焊接完成的LM2596模块对准凸台位置放入，再盖上上盖锁紧螺丝即可完成整体装配，装配效率适配小批量设备集成的生产节奏。外壳侧壁预留的电位器调节缺口，刚好对准模块上的输出电压调节电位器，用户不需要拆开外壳，就可以用小一字螺丝刀伸入缺口调整电位器，实现1.25V-35V区间的输出电压校准，完全匹配现场调试的操作习惯。接线端的结构设计上，输出侧的开口尺寸刚好适配常见的栅栏式接线端子的外形，不会出现端子突出壳体或者开口过大导致异物容易进入壳体内部的问题，输入侧的过孔边缘做了卷边钝化处理，避免穿线时刮伤输入线缆的绝缘层，造成线缆芯线外露的短路隐患。

在实际应用中，这款外壳可以适配输出电流3A以内的常规LM2596模块使用，金属壳体本身可以形成连续的电磁屏蔽层，减少模块开关工作时产生的高频谐波对外围敏感传感电路的干扰，这一点在工业传感信号采集、小信号放大电路的供电场景中尤为重要——裸露的开关电源模块往往会因为高频开关噪声的辐射，导致附近的模拟信号采集出现底噪升高、采样值波动的问题，加装连续金属外壳后，屏蔽层可以将大部分辐射噪声约束在壳体内部，提升整套电路的工作稳定性。外壳的安装固定位设计在壳体底部的两个端角，预留了适合M3螺丝的安装孔位，孔位间距匹配通用导轨安装件、设备内壁安装凸台的常见尺寸，既可以用螺丝直接固定在设备壳体的内壁上，也可以搭配通用的DIN导轨卡扣实现标准导轨安装，适配不同设备的内部安装空间要求。

从结构强度设计来看，壳体采用薄钢板折弯成型，边角位置做了圆角过渡处理，既避免锐边划伤装配人员的手部，也能提升壳体边角的抗磕碰能力，在设备运输、日常挪动过程中，即使受到轻微的外力撞击，外壳也不会出现变形卡滞内部PCB的问题。上盖的散热槽采用长条形等距排布，槽宽控制在2mm以内，既保证通风散热的效率，也可以防止较大的金属碎屑、杂物从槽口掉入壳体内部造成电路短路，适配工业现场相对复杂的使用环境。整体结构没有采用复杂的卡扣、转轴等易损结构，全部依靠螺丝实现上下盖的连接固定，反复拆装维护也不会出现结构件断裂、卡扣松脱的问题，适合需要频繁调整输出电压、更换模块的测试场景使用。
