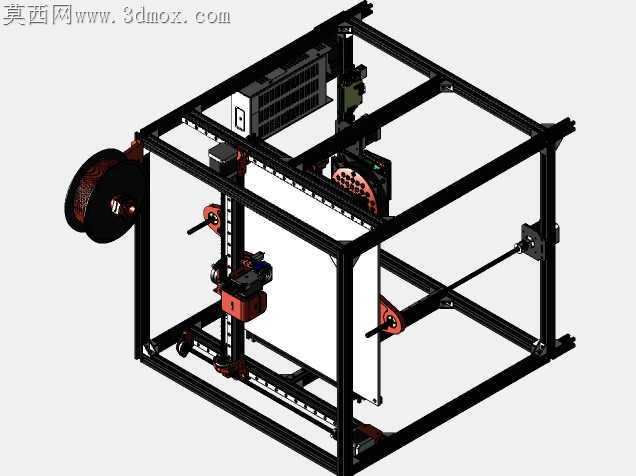

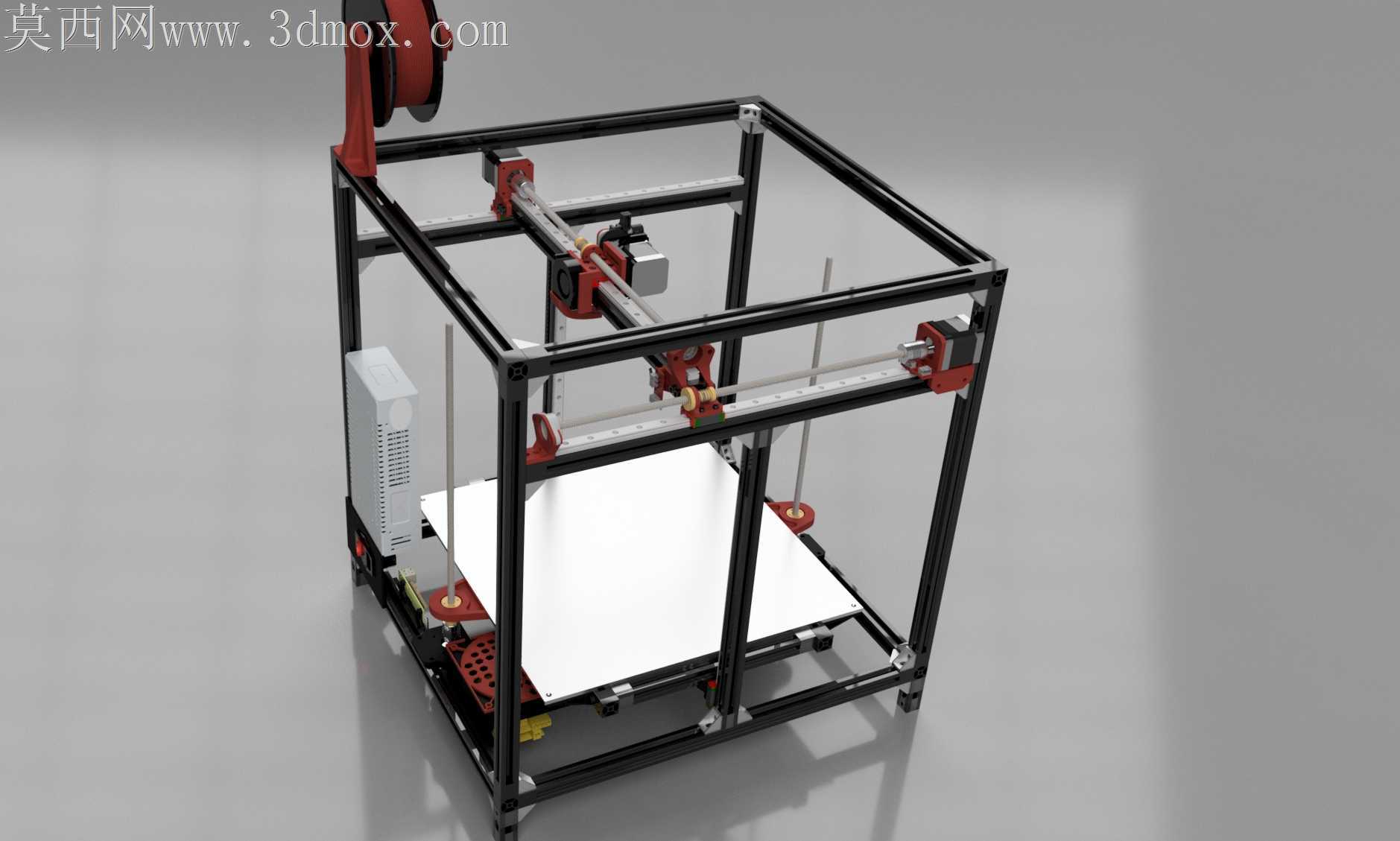

铝型材框架立体FDM3D打印设备结构

桌面级FDM设备长期存在高速打印时框架共振导致层纹偏移的痛点，这套结构从加工适配角度做了全链路的落地考量。框架选用2020铝型材搭建，没有采用常见的角码拼接方案，所有型材连接位置都预留了沉头孔位，加工时可直接用T型螺栓配合端面攻丝锁固，省去角码占用的装配空间，还能避免角码与型材之间的装配间隙带来的框架晃动，型材切割公差控制在0.1mm以内就能保证整体框架的方正度，不需要后期反复调校对角线。传动部分全轴采用丝杠搭配直线导轨的组合，没有用成本更低的同步带方案，丝杠选型时特意匹配了导轨的安装高度，安装基面直接在型材上铣出定位槽，装配时不需要额外加调整垫片就能保证丝杠与导轨的平行度，能有效避免运动过程中出现卡顿、丢步的问题，X轴的导轨安装座做了下沉式设计，挤出机的安装重心刚好落在导轨滑块的中心线上，高速移动时不会出现偏载磨损导轨的情况。热端选用e3d v6规格，安装位预留了0.2mm的公差间隙，装配时可以通过薄铜片调整喷嘴与打印平台的平行度，热端固定座采用隔热开槽设计，能减少热量向X轴传动组件传导，避免长期高温工作导致导轨润滑脂失效。控制部分的安装位预留了覆盆子控制板的固定孔位，走线槽沿着铝型材的凹槽布置，所有线缆都能藏在型材槽内，不会和运动部件产生干涉，电源模块单独布置在框架侧方的独立安装位，和控制板之间留足了散热间隙，避免电源发热影响控制元件的工作稳定性。打印平台的支撑件做了三点调平结构，每个调平点都配套了弹簧预紧结构，长期打印受热后平台形变也能通过微调快速复位，平台尺寸刚好匹配300x340x315的成型空间，边缘没有多余的突出结构，取放打印件时不会磕碰喷嘴。挤出机采用Titan近程挤出结构，安装位置和热端的进料口保持同轴度，送丝路径长度控制在50mm以内，打印柔性耗材时不会出现送丝打滑、堵头的问题，挤出机的固定座做了快拆设计，后期维护更换挤出轮不需要拆解整个X轴组件。所有运动部件的限位开关安装位都做了可调式长槽设计，装配时可以根据实际的行程位置微调开关触发点，不需要额外加工转接件，框架底部预留了脚轮安装孔位，需要移动设备时可以直接装脚轮推移，日常固定使用时装上减震脚垫就能减少工作时的震动传递。
