日置IR4015仪表铝挤工作台T槽安装支架

在工业现场的测试工位搭建中，铝挤压型材工作台凭借拼装灵活、改造便捷的特性，已经成为电子测试、实验室调试、小批量产线工位的主流载体，但这类工作台配套的T型槽在安装台式测试仪表时，往往存在适配性不足的问题——直接将仪表放置在台面上会占用宝贵的操作空间，随意摆放又容易在接线、操作过程中被碰落，常规的通用夹具要么夹持力不足，要么会遮挡仪表的操作按键与显示区域，长期使用还容易在仪表外壳留下压痕。这款适配日置IR4015绝缘电阻测试仪的安装支架，就是针对铝挤工作台T型槽安装场景开发的专用固定构件，核心解决测试仪表在铝型材工作台上的悬空挂载、快速拆装、位置可调的实际需求。

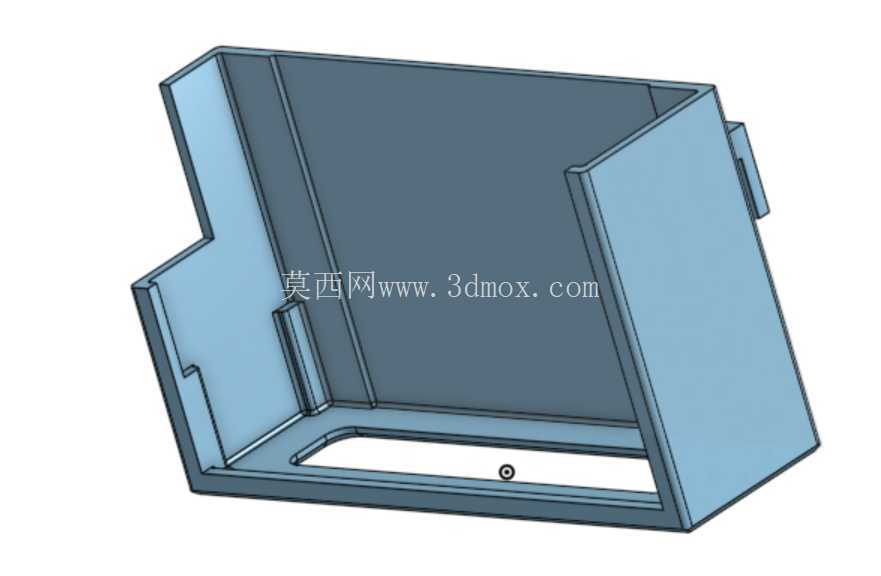

从实际使用的工况来看，这类支架的核心作用是将测试仪表抬离工作台操作面，在不额外占用桌面操作空间的前提下，让仪表的显示区域与操作人员的视线保持齐平，减少长期操作时的颈部疲劳，同时台面上空出的区域可以放置待测工件、测试表笔、接线端子等常用物料，优化整个测试工位的空间利用率。支架的整体结构采用L型承托式设计，与仪表接触的承托面做了全包边的限位结构，不需要额外打孔固定仪表，依靠支架侧边与底部的卡位结构就能限制仪表的前后、左右位移，避免仪表从支架上滑出，承托面的开槽设计刚好避开仪表背部的接线端口与散热格栅，不会影响仪表的正常接线与长时间工作的散热需求。

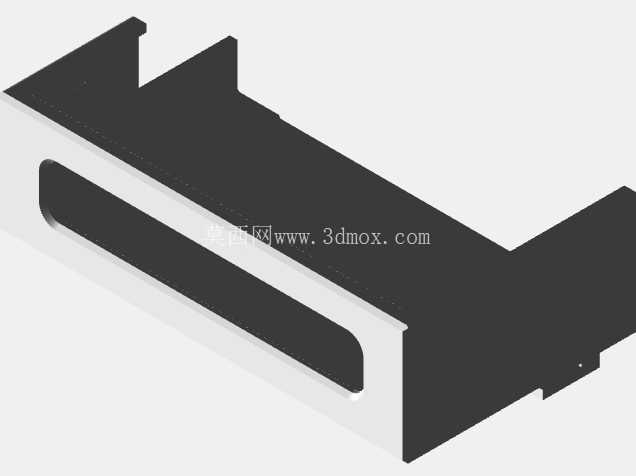

设计过程中完全围绕铝型材工作台的T型槽安装边界做适配，支架的安装侧采用与标准T型槽匹配的卡位结构，不需要额外的转接配件，直接将支架卡入T型槽后滑动到目标位置，依靠T型槽的摩擦力与卡位结构的预紧力即可完成固定，需要调整仪表位置时，只需要稍用力推动支架就能沿T型槽滑动调整，不需要完全拆卸紧固件，适配市面上绝大多数采用标准槽宽的工业铝挤压型材工作台。支架与仪表接触的所有边缘都做了圆角过渡处理，避免安装拆卸过程中刮花仪表的塑料外壳，承托面的平面度控制在合理范围内，不会因为注塑或者3D打印的形变导致仪表安装后出现倾斜。

从安装边界来看，支架的整体外轮廓完全贴合IR4015仪表的底部安装尺寸，突出仪表本体的部分不超过5mm，不会在工位上形成多余的突出结构，避免操作人员走动时被支架磕碰；安装后仪表底部与工作台面的预留间隙足够穿过常规的测试线，不会出现线缆被支架压住导致弯折损坏的情况。针对实际使用中可能出现的支架形变问题，结构设计时在受力集中的弯折位置做了加厚处理，长期挂载仪表也不会出现承托部下弯的情况，同时在支架的挂接位置预留了微小的调整间隙，可以抵消T型槽本身的安装公差，避免出现支架卡入过紧无法滑动或者间隙过大晃动的问题。

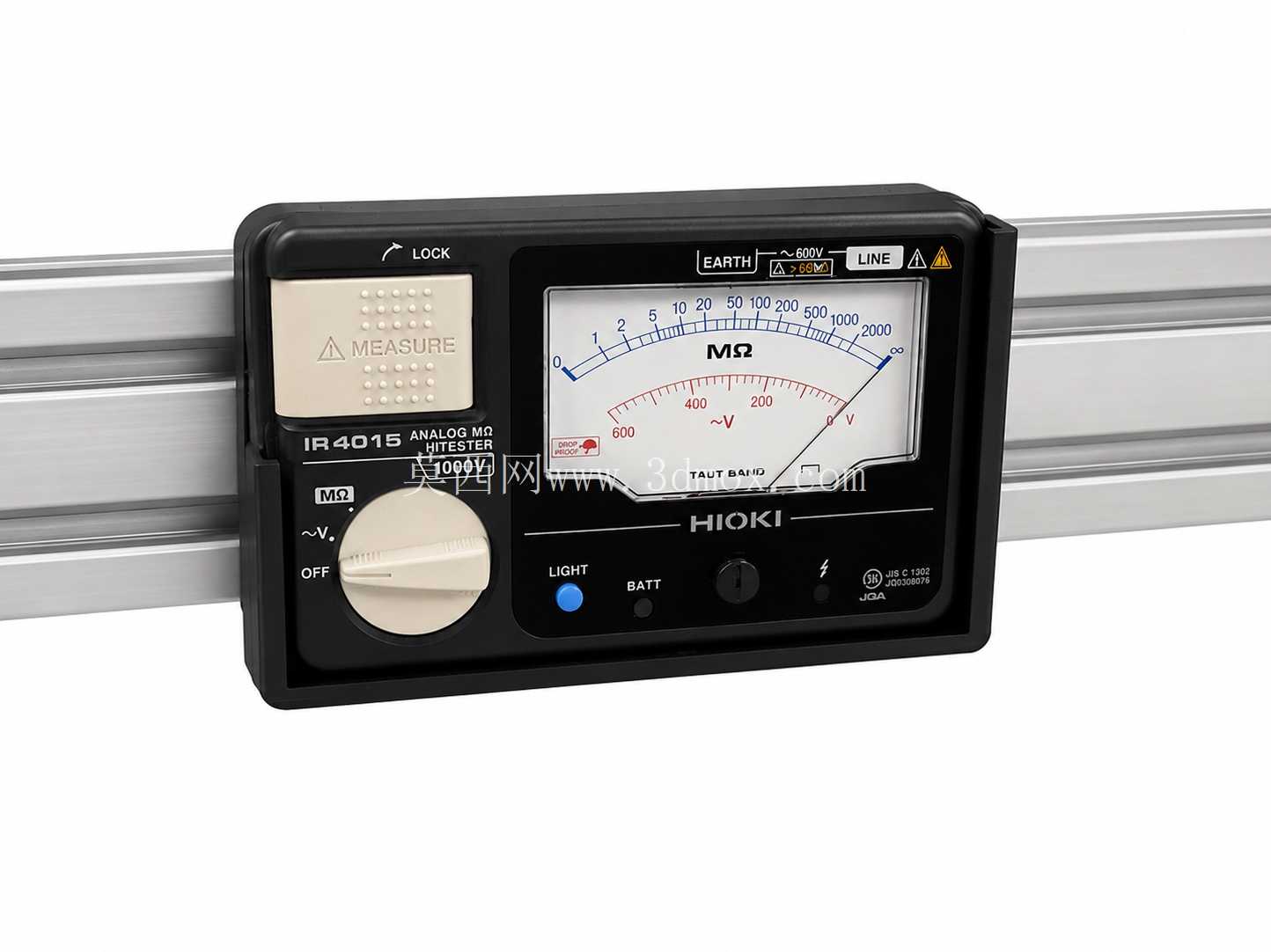

在工位改造场景中，这类专用支架相比通用的万能角钢支架、亚克力粘接支架，安装效率更高，不需要现场裁切、打孔，拿到后可以直接卡入工作台T型槽使用，整体结构没有多余的外露紧固件，外观更整洁，也不会因为紧固件突出勾住测试线或者操作人员的工作服。对于需要频繁调整工位布局的测试实验室来说，这类支架可以随仪表一起快速拆卸移位，不需要在工作台上留下钻孔痕迹，也不会破坏铝型材工作台的原有结构，后续更换其他型号的仪表时，只需要更换对应尺寸的支架即可，原有安装接口完全通用。

实际装配验证中，支架的安装接口完全匹配标准方形安装板的连接尺寸，可以和市面上常见的T型槽滑块螺母、T型螺栓直接配合使用，如果需要更牢固的固定，只需要在卡位结构上加装一个紧定螺钉，就可以将支架完全锁死在T型槽的任意位置，即使在频繁拉扯测试线的工况下，支架也不会出现移位。针对3D打印制造的工艺特性，整个结构没有大跨度的悬空结构，打印时不需要添加大量支撑，打印完成后只需要简单去除支撑毛刺就可以直接使用，普通的FDM3D打印机就可以完成制造，用户可以根据自身使用需求选择PLA、PETG或者ABS等不同的材料打印，日常工况下PETG材料的强度已经完全满足挂载需求，不会出现脆断的问题。
