汽车冲压工序用异形支撑定位构件

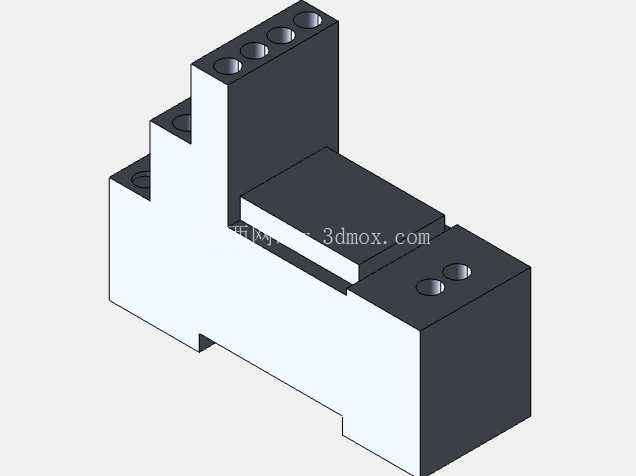

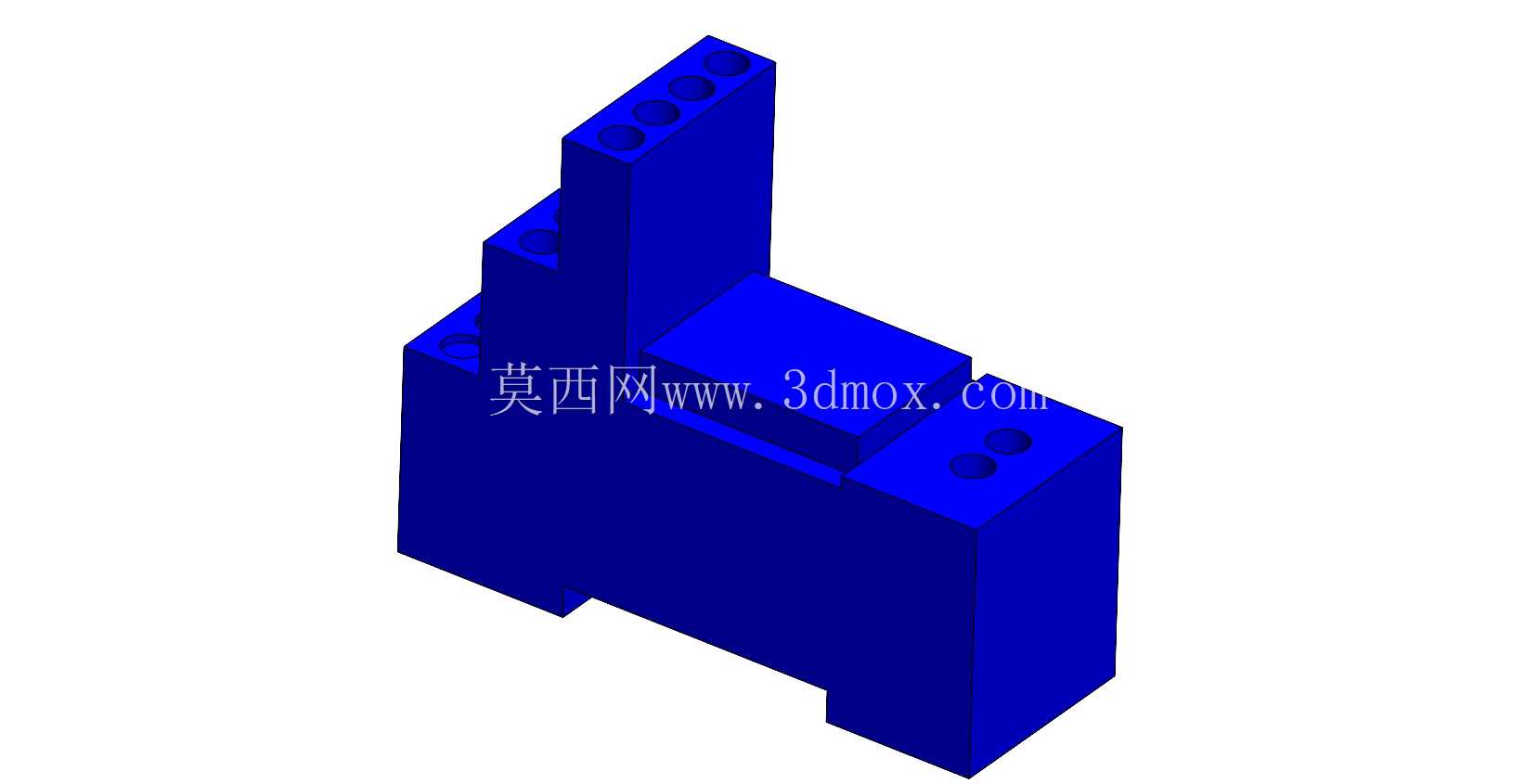

在汽车覆盖件与结构件的冲压生产线上，这类异形块状支撑定位构件是冲压模具里不可或缺的功能性辅件，主要布置在冲压工序模的下模座非成型区域，承担板料送进过程中的侧向定位、成型过程中的刚性支撑以及工序件转移时的姿态托持作用，区别于标准规格的定位块，这类构件的外形完全匹配对应工位的板料轮廓与模座安装空间，没有通用互换性，属于单工序模专属定制的工装零件。从结构形态来看，构件整体采用一体化块状设计，主体为实心矩形基体，向上延伸出两级高度不同的凸台结构，最高处的凸台侧壁开设等距排布的圆形通孔，用于安装固定螺栓与定位销，可直接与模座上的预制安装孔位精准配合，避免冲压过程中受板料冲击出现位移；较低位置的凸台顶面为平面支撑面，表面粗糙度控制在Ra1.6以内，保证与板料接触时不会划伤工件表面，基体侧方延伸出的矮台面上开设两个沉头孔，用于安装可调式定位挡销，可根据板料的实际公差微调定位边界，适配不同批次板料的尺寸波动。设计这类构件时，首先要核算冲压工位的受力边界：当板料在压边力作用下完成成型动作时，支撑块承受的侧向力来自板料成型时的材料流动推力，垂直方向受力来自压料板下行时的局部压力，因此基体的壁厚设计预留了足够的刚性余量，避免长期受交变载荷出现变形断裂；安装孔的位置排布避开了模座内部的顶杆孔、冷却水道与气路通道，不会与模具其他功能结构产生干涉，构件的所有棱边都做了R2以上的圆角处理，一方面消除热处理时的应力集中点，另一方面避免操作工人安装调试时被锐边划伤。从安装边界来看，构件的底部平面为全接触式安装面，平面度公差控制在0.02mm以内，保证与模座安装面完全贴合，不会出现安装倾斜导致的定位偏差；最高凸台的高度低于该工位的压料板下行死点高度3mm，避免压料板下行时与构件发生碰撞，侧方的定位挡销伸出高度刚好匹配板料的厚度，既能够挡住板料完成定位，又不会在板料成型时压入工件表面产生压痕。在实际生产场景中，这类支撑定位构件通常会在同一套冲压模具的对称位置成对使用，保证板料送进时左右定位基准一致，减少成型件的尺寸偏差；构件的材料选用常用的模具钢，整体淬火后硬度达到HRC45-50，具备足够的耐磨性，能够承受数十万次冲压循环的摩擦损耗而不出现明显的尺寸变化，支撑面如果长期使用出现磨损，只需对顶面进行平磨加工即可恢复精度，维护成本极低。不同于模具的成型型腔零件，这类支撑定位构件不直接参与板料的塑性变形，但是其定位精度直接决定了每一片冲压件的成型位置一致性，如果定位块出现磨损或者安装偏移，会导致板料送进位置偏差，最终出现成型缺料、孔位偏移等批量质量问题，因此在模具调试阶段，需要反复调整定位块的安装位置，配合三坐标测量确认定位基准与设计基准的重合度，保证冲压件的尺寸精度符合整车焊接的装配要求。
