汽车冲压模具用弹簧发生机构结构设计

在汽车覆盖件冲压生产线上，弹性施力机构的性能直接决定了冲压工序中压料、卸料、顶出动作的稳定性，这套弹簧发生机构正是针对汽车冲压模具的工位动作需求设计的配套施力组件，可适配多工位级进模、单工序冲孔模、修边模等不同类型模具的弹性力供给场景。从实际应用场景来看，汽车冲压生产的节拍通常在每分钟12-25次之间，机构需要在连续高频的往复载荷下保持稳定的弹力输出，避免因弹力衰减导致的板料移位、卸料卡滞、零件变形等问题，这套结构在设计时充分考虑了连续冲压的载荷特性，核心受力部件采用对称式布局，将弹簧的轴向伸缩运动通过导向轴转化为垂直于模具安装面的稳定推力，可在0-40mm的工作行程内保持线性的弹力输出曲线，不会出现普通圆柱弹簧偏载导致的卡滞问题。

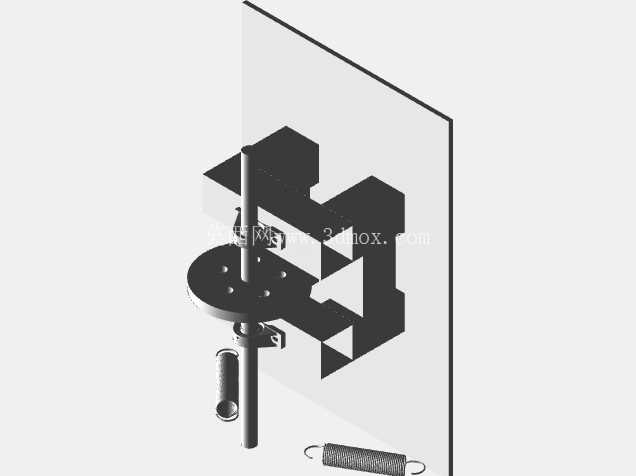

从结构设计思路来看，这套机构没有采用传统的独立弹簧导柱分体式安装结构，而是将安装法兰、导向轴、弹簧容纳腔、连接支架整合为一体式模块化组件，安装法兰上预留了四个均匀分布的沉头安装孔，可直接通过螺栓固定在模具的上模座或者下模座对应位置，不需要额外加工复杂的定位槽，安装时仅需要保证安装面的平面度公差在0.05mm以内即可，大幅降低了模具装配时的调校工作量。导向轴与安装法兰之间采用间隙配合，配合间隙控制在0.02-0.03mm之间，表面做硬化处理，硬度达到HRC55-60，可承受长期往复运动的磨损，避免长期使用后出现导向精度下降的问题。弹簧容纳腔的侧壁设计有观察缺口，日常模具维护时可以直接观察弹簧的压缩状态和表面损耗情况，不需要拆解整个机构就能判断弹簧是否需要更换，减少生产线停机维护的时间。

从安装边界尺寸来看，这套机构的主体安装法兰直径为80mm，整体伸出安装面的最大高度为120mm，工作行程范围内的最小压缩高度为75mm，设计时预留了10mm的超程保护空间，即使模具合模时出现少量的行程超差，也不会导致弹簧压并失效，适配市面上多数中型汽车冲压模具的安装空间，不需要对模座结构做额外的改造就能直接替换原有老旧的弹性组件。机构的连接支架采用L型折弯结构，可根据实际工位需求连接压料板、顶料块或者卸料板，连接位置预留了腰型调节孔，可在±5mm的范围内调整施力点的位置，适配不同尺寸的冲压零件压料需求，不需要重新加工连接孔位。

在实际功能表现上，这套弹簧发生机构除了提供基础的弹性顶推力之外，还可以通过更换不同刚度的弹簧来调整输出力大小，适配不同厚度钢板的冲压需求，比如冲压0.8mm以下的薄钢板时，可以选用刚度较小的弹簧，避免压料力过大导致板料出现压痕；冲压2.0mm以上的厚钢板时，可以更换大刚度弹簧，保证足够的压料力防止板料冲压时出现窜动。导向轴的末端设计有防脱卡簧槽，安装时卡入卡簧可以避免机构在开模状态下弹簧弹出，提升模具维护和拆装过程中的安全性。和传统的聚氨酯弹性体组件相比，这套弹簧发生机构的弹力衰减速度更慢，在连续10万次冲压循环后，弹力损失率不超过8%，远优于聚氨酯材料30%以上的衰减率，可大幅减少易损件的更换频率，降低冲压生产的耗材成本。在冲压工序的卸料环节，这套机构的稳定推力可以保证冲压完成后零件平稳脱离模具型腔，不会因为局部推力不均导致零件卡在型腔内，减少生产线的停机取件时间，提升整体生产效率。针对汽车冲压车间多油污、多金属碎屑的工作环境，这套机构的导向轴表面设计有防尘密封圈，可以阻挡金属碎屑和油污进入导向配合面，避免磨粒磨损导致的导向卡滞，延长机构的整体使用寿命，日常维护仅需要定期在导向轴表面涂抹少量润滑脂即可，不需要复杂的保养流程。
