电动滑板Atlas12S3P电池组结构

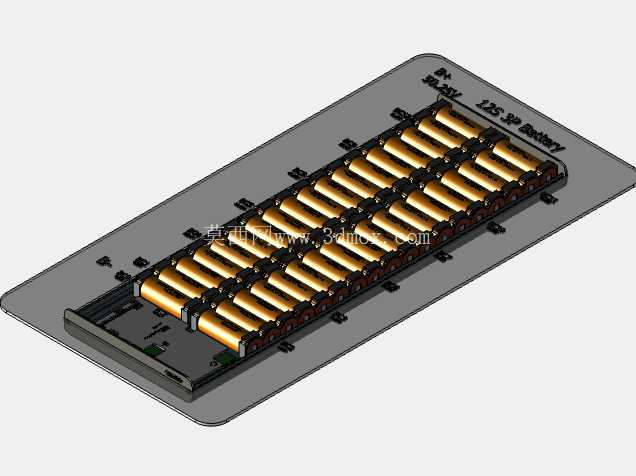

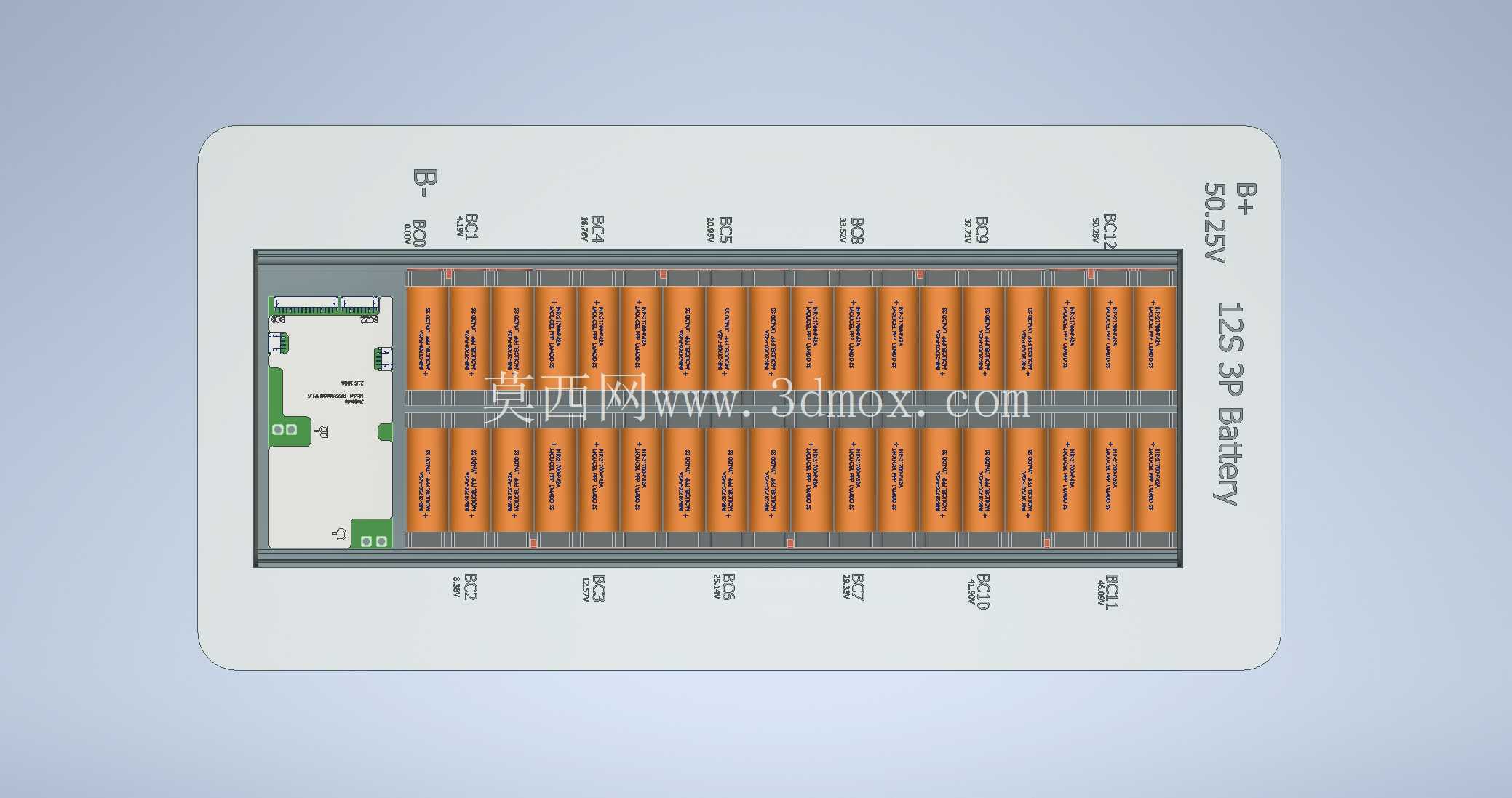

该电池组结构面向电动滑板动力供给场景开发，核心作用是为Exway Atlas系列电动滑板提供稳定的高压动力输出，同时承载电池管理系统的硬件安装与电气连接功能，适配滑板底盘的紧凑安装空间，满足户外骑行过程中的抗振、散热与防护需求。从实际使用场景来看，电动滑板在城市通勤、轻度越野骑行过程中，会频繁经历加减速电流波动、路面颠簸振动、环境温度变化等工况，这套电池组的结构设计完全围绕这类工况的实际需求展开，电芯采用12S3P的排布方式，单节电芯选用21700规格锂离子电芯，整组满电输出电压为50.4V，总电芯数量36节，排布时充分考虑了电芯之间的散热间隙，每节电芯都通过定位槽固定在绝缘支架上，避免骑行振动导致电芯移位、极耳拉扯断裂的问题。结构设计过程中采用逆向测绘的方式完成，所有尺寸均从实际量产电池组上直接测量获取，保证了三维结构与实物的一致性，外壳采用上下扣合的薄壁结构，边缘预留密封胶条安装槽，可实现IP65级别的防尘防水能力，适配户外骑行遇到的小雨、扬尘等使用环境。电池组的安装边界完全匹配Exway Atlas滑板的底盘安装位，底部预留三个固定螺孔位置，与滑板底盘的安装柱一一对应，安装时无需额外打孔改造，直接通过螺丝锁紧即可完成固定，整体厚度控制在22mm以内，安装后不会突出滑板底盘下沿，避免骑行过程中剐蹭地面障碍物。内部结构除了电芯排布支架外，还预留了BMS管理板的安装位，BMS板通过铜排与每一串电芯的极耳连接，铜排的载流能力按照持续30A放电、峰值80A放电的标准设计，满足滑板急加速时的大电流输出需求，同时BMS板的安装位置避开了电芯的主要散热路径，避免BMS工作发热与电芯发热叠加导致局部温度过高。接线端预留了主功率输出接口、充电接口与通讯接口的安装位置，接口处都设计了防水胶圈的安装结构，外接插头插入后可实现接口处的密封防护，避免水汽进入内部造成短路。这套结构的设计思路完全围绕电动滑板的实际使用需求展开，没有冗余的结构设计，在保证结构强度的前提下尽可能压缩整体体积与重量，整组电池带外壳的重量控制在1.8kg以内，不会给滑板增加过多的负重影响骑行体验。从维修适配的角度来看，内部电芯支架采用模块化设计，单节电芯出现故障时可以单独拆卸更换，不需要整体拆解整组电芯，降低了后期维修的难度，同时BMS板的安装位采用通用固定孔位，可兼容不同版本的智能BMS升级替换，满足用户后期升级电池管理系统的需求。结构建模过程中还原了所有细节特征，包括电芯极耳的焊接位、铜排的折弯形状、外壳的加强筋位置、固定螺丝的沉头孔深度，所有配合尺寸都按照实物的公差要求设置，装配时不会出现干涉问题，可直接用于电池组的仿制开发、维修替换件的加工生产，也可作为电动滑板动力系统改装的设计参考，帮助结构工程师快速完成同类紧凑空间内的锂电池组排布设计，规避常见的振动松脱、散热不足、密封失效等设计问题。在电气安全设计上，电芯之间的绝缘支架采用阻燃PC材质，可在电芯出现异常过热时阻止火势蔓延，主回路中预留了保险丝的安装位，出现短路故障时可及时切断回路，避免安全事故发生，外壳内部贴有青稞纸绝缘层，避免电芯外壳与金属外壳接触造成短路风险。
