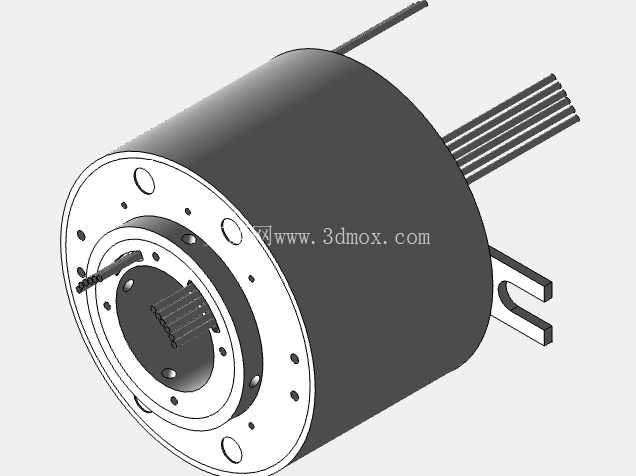

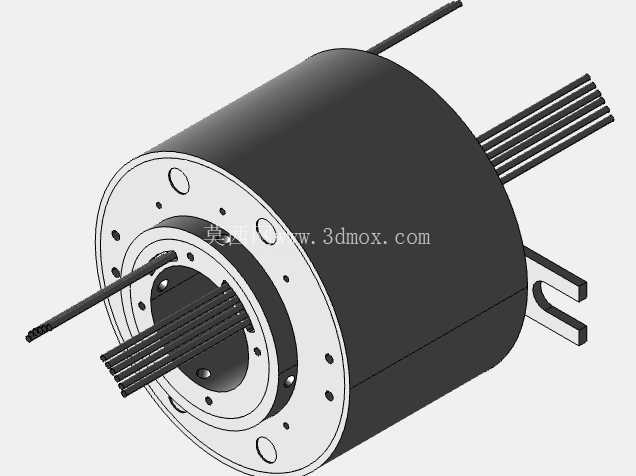

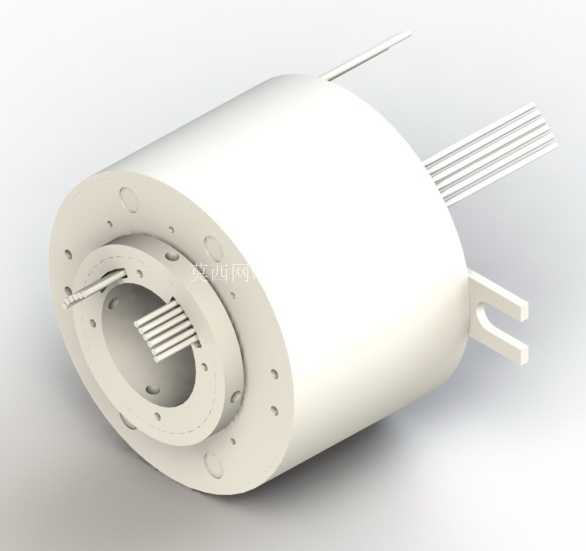

SRH3899-12P通孔式导电滑环结构设计

在各类需要连续旋转同时传输功率与信号的机电系统中，导电滑环是解决绕线约束、实现旋转部件与固定部件之间电能与信号稳定传输的核心部件，这款SRH3899-12P型集电器就是针对中小功率旋转输电场景设计的通孔式滑环结构。从实际应用场景来看，这类滑环常被用在需要360度无限旋转的设备上，比如自动化转台、包装机械的旋转工位、游乐设备的旋转座舱、风力发电机的变桨机构、安防云台以及医疗检测设备的旋转扫描部件中，只要设备存在固定端与旋转端之间的电流、控制信号传输需求，同时不能让导线随着旋转发生缠绕扭断，就需要这类滑环组件来完成连接。

从功能特性上看，这款12通路的滑环可以同时传输多路动力电与控制信号，每一路环道之间做了绝缘隔离设计，避免不同通路之间出现信号串扰或者短路问题，接触部分采用贵金属刷丝与铜环滑动接触的结构，能够在连续旋转过程中保持稳定的接触压力，减少接触电阻波动带来的传输损耗，同时降低长期运转的磨损量，延长部件的使用寿命。中心的通孔设计是这类滑环的核心结构优势，安装时可以让设备的转轴、液压管路、气动管路甚至光纤从中心孔穿过，不会额外占用安装空间，也不需要为滑环单独设计偏心安装结构，大幅简化配套设备的整体布局。

从设计思路层面拆解，这款滑环采用了模块化的堆叠结构，每一路导电环与绝缘隔层依次叠装在中心衬套上，外部用圆柱形壳体做整体封装，既可以保护内部的刷丝与环道不受外界粉尘、水汽的侵蚀，也能保证整体结构的同轴度，避免高速旋转时出现动平衡问题。出线端分为定子侧与转子侧两个部分，转子侧的引线随旋转部分同步转动，定子侧的引线固定在设备静止端，两侧引线都做了应力释放结构，避免旋转过程中引线根部被反复弯折断裂。刷丝组件采用悬臂式弹性结构，不需要额外施加弹簧压力，依靠刷丝自身的弹性形变就能保持与环道的稳定接触，同时减少接触摩擦产生的热量与磨屑，降低后期维护的频率。

关于安装边界与尺寸适配，这款滑环的中心通孔直径可以适配对应直径的设备转轴，安装时可以通过法兰端面上的安装孔将定子部分固定在设备的静止机架上，转子部分通过顶丝或者连接法兰与旋转轴同步固定，安装过程中需要保证滑环与旋转轴的同轴度误差控制在允许范围内，避免旋转时出现偏磨导致接触不良。外壳的外径尺寸决定了安装时需要预留的径向空间，两端的出线长度需要根据设备内部的布线空间提前预留，避免引线过短导致接线困难，或者过长被旋转部件剐蹭。在选型适配时，需要根据实际传输的电流大小匹配对应线径的通路，信号传输通路还要考虑屏蔽设计，避免动力电的电磁干扰影响控制信号的稳定性，安装完成后需要先进行空载旋转测试，检查转动过程中是否存在卡滞、接触电阻超标的问题，确认无误后再接入负载进行实际运转。

这类滑环在实际使用中不需要额外的润滑维护，因为内部的接触摩擦副采用自润滑的贵金属材料，额外添加润滑脂反而会增加接触电阻，影响传输稳定性，只需要定期检查外壳的密封状态，清理表面积累的粉尘即可。相比传统的碳刷式集电环，这种刷丝式的滑环运转噪音更低，磨损量更小，适合在对运转稳定性要求更高的中低速旋转设备中使用，12路的通路配置可以满足多数小型自动化设备的动力与信号传输需求，不需要额外叠加多组滑环来扩展通路，进一步压缩了安装所需的轴向空间。
