赛米控SKD50/16整流桥功率模块三维结构

这款赛米控SKD50/16功率模块的三维建模，完全还原了实体器件的结构细节，建模过程中优先考虑了电力电子设备集成时的装配适配需求，所有结构特征都对应实体器件的实际功能，没有冗余的装饰性设计。从实际应用场景来看，这类三相整流桥模块广泛用在工业变频器直流母线整流环节、软启动器前端整流单元、逆变焊机输入整流级、大功率开关电源前级整流回路，还有新能源充电模块的交流转直流单元里，是工业电力电子装置里承担交流到直流电能转换的核心功率器件，选型时除了关注额定电流、耐压参数，安装边界、接线端子位置、散热面贴合度都是结构设计阶段必须核对的核心要素。

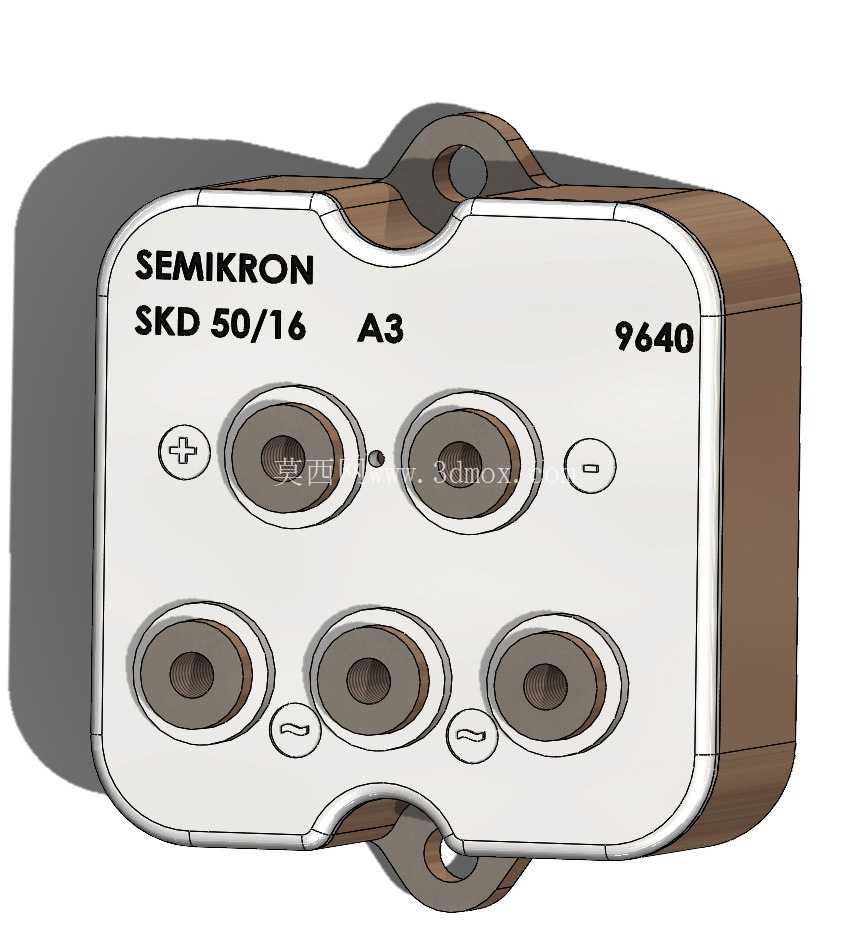

建模时首先还原了模块的主体封装结构，外壳采用耐高温绝缘工程塑料材质，正面的标识区域清晰标注了器件型号、系列编号与极性标识，五个主功率接线端子的位置完全按照实体器件的排布还原：上方两个端子分别对应直流输出的正、负极，下方三个端子对应三相交流输入，每个端子周边都做了凸起的绝缘挡边，避免装配时接线端子间的电气间隙不足引发爬电问题，端子中心的螺纹孔尺寸、沉台深度都和实体器件一致，能直接匹配标准接线端子排的固定螺栓规格，不需要二次调整安装孔位。模块上下两端的安装挂耳是建模时重点核对的结构，挂耳上的安装孔中心距、孔径、沉台深度都严格按照器件手册的安装尺寸还原，挂耳和主体外壳的过渡处做了圆弧加强筋，避免安装锁紧时应力集中导致外壳开裂，安装时模块底部的金属散热基板需要完全贴合散热器表面，建模时特意保留了散热基板的平面度特征，没有做多余的倒角或纹理，方便结构工程师在装配仿真时直接计算散热面的接触面积，匹配对应的导热硅脂涂抹厚度、锁紧螺栓扭矩参数。

从设计思路来看，这类功率模块的结构设计完全服务于电气性能与散热需求，正面的端子排布遵循了交流输入、直流输出的分区原则，强弱电区域没有交叉，接线时操作人员可以直观区分端子功能，减少接错线的概率；外壳侧面的棕色绝缘层厚度均匀，既满足了电气绝缘的耐压要求，又不会过度占用柜体内部的安装空间，模块整体的外形轮廓做了圆角过渡，没有尖锐的棱角，避免装配过程中划伤操作人员或损坏周边线缆。在设备集成时，这类模块通常安装在柜体内部的散热器风道上，建模时还原的外形尺寸可以直接导入柜体装配文件，核对模块周边的安全间隙：模块正面到柜门的距离需要满足接线操作空间要求，侧面到相邻器件的距离需要满足电气爬电距离要求，底部散热面和散热器的贴合公差控制在0.1mm以内，保证散热效率符合器件的温升要求。

实际选型建模时还要注意，这类模块的主功率端子承载电流大，接线时需要匹配对应线径的铜鼻子，建模时端子周围预留的空间足够容纳标准铜鼻子的压接部分，不会出现铜鼻子和外壳干涉的情况；模块正面的小型极性标识凸点，虽然尺寸很小，但建模时也做了还原，方便装配人员快速核对接线极性，避免反接损坏模块。整个模型的所有结构特征都对应实体器件的实际功能，没有为了视觉效果添加非功能性结构，结构工程师可以直接用这个模型完成柜体布局、安装干涉检查、接线路径规划等工作，不需要再对模型做二次修整，能有效缩短电力电子设备的结构设计周期。
