标准渐开线行星齿轮箱传动结构

这套行星齿轮传动结构，是动力传动场景里应用极广的轮系构型，日常在中小功率传动设备、伺服动力输出端、小型代步车传动桥、工业自动化输送线的减速单元里都能见到同构型产品。和普通定轴轮系比，这套结构最突出的优势是能在极小的安装空间里实现大传动比输出，同时多行星轮均匀分担载荷，运行时的动平衡表现更好，抗冲击载荷能力远高于同体积的平行轴齿轮组。

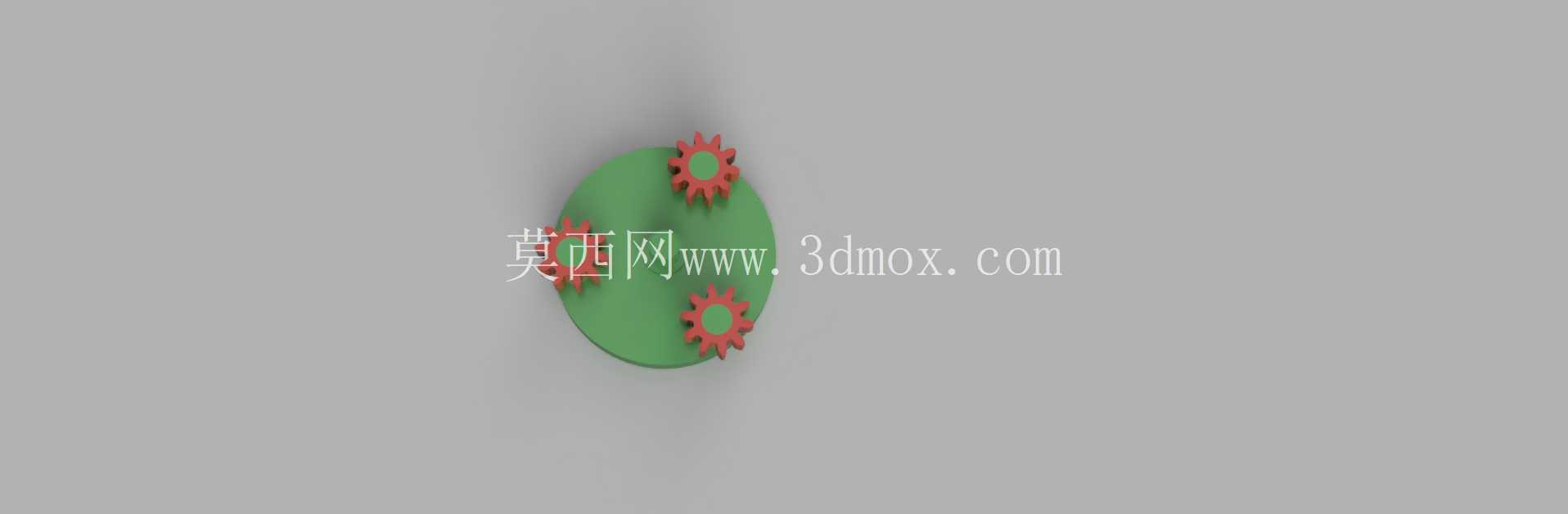

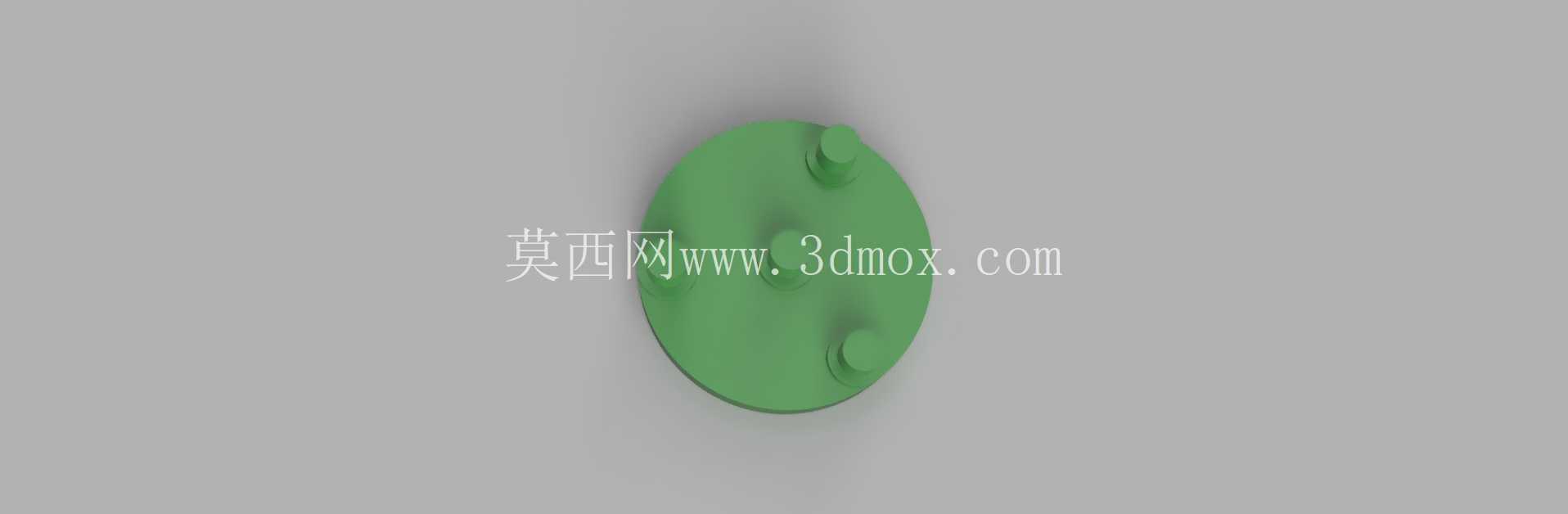

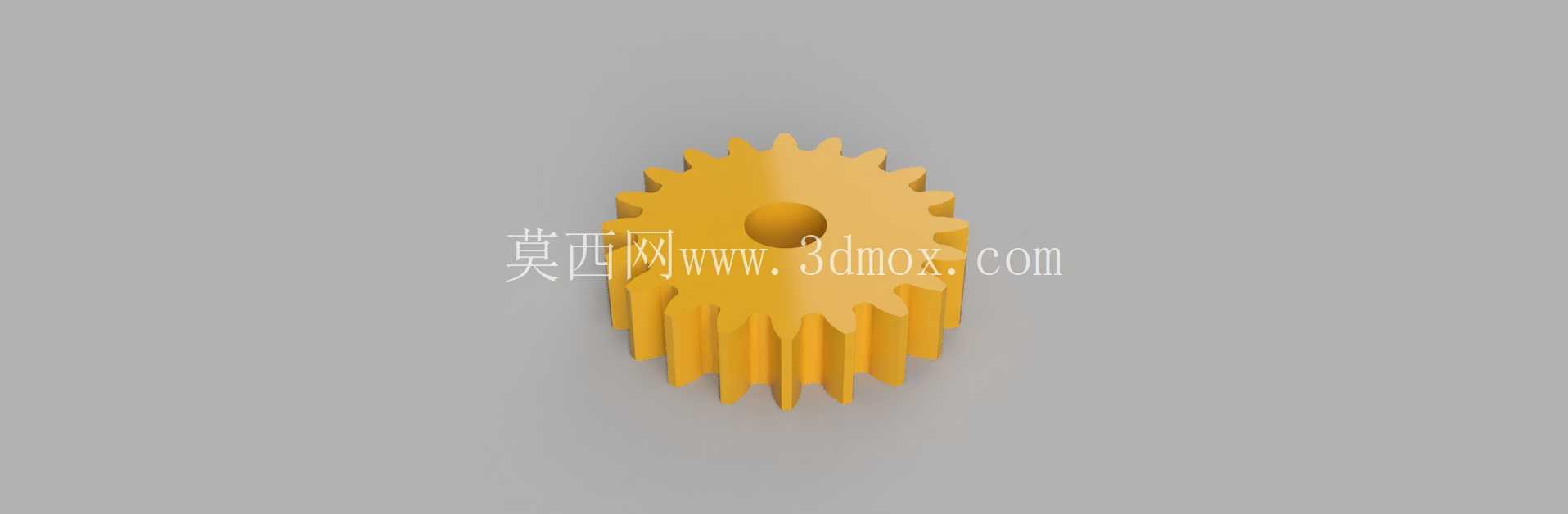

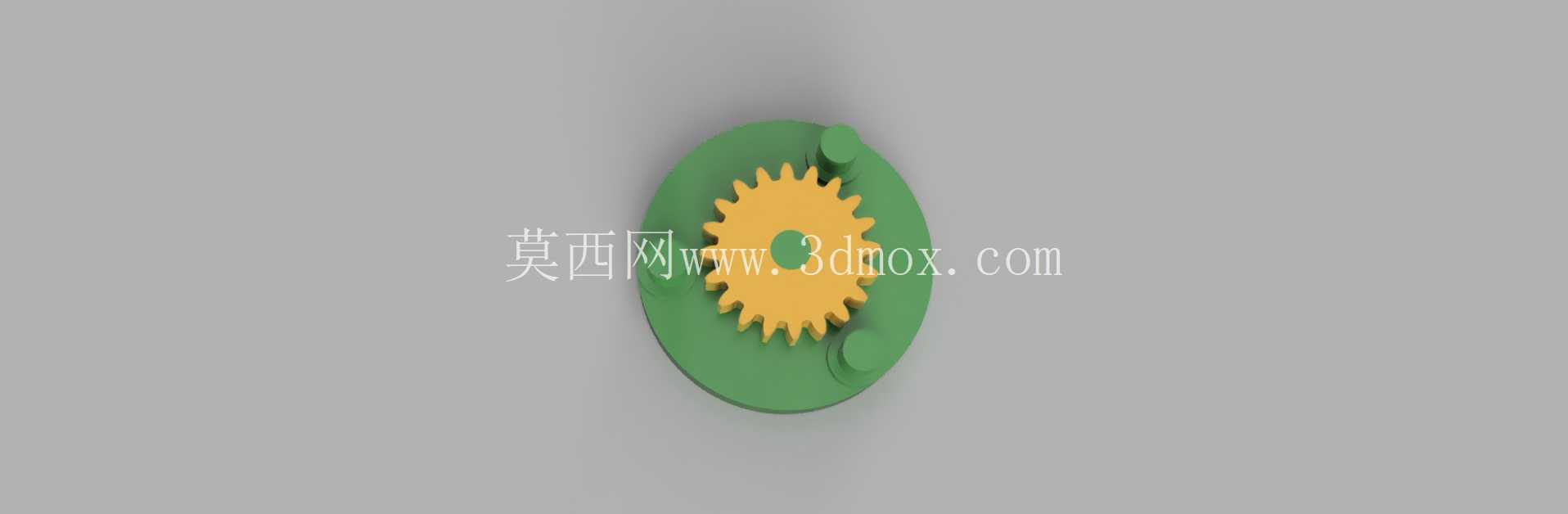

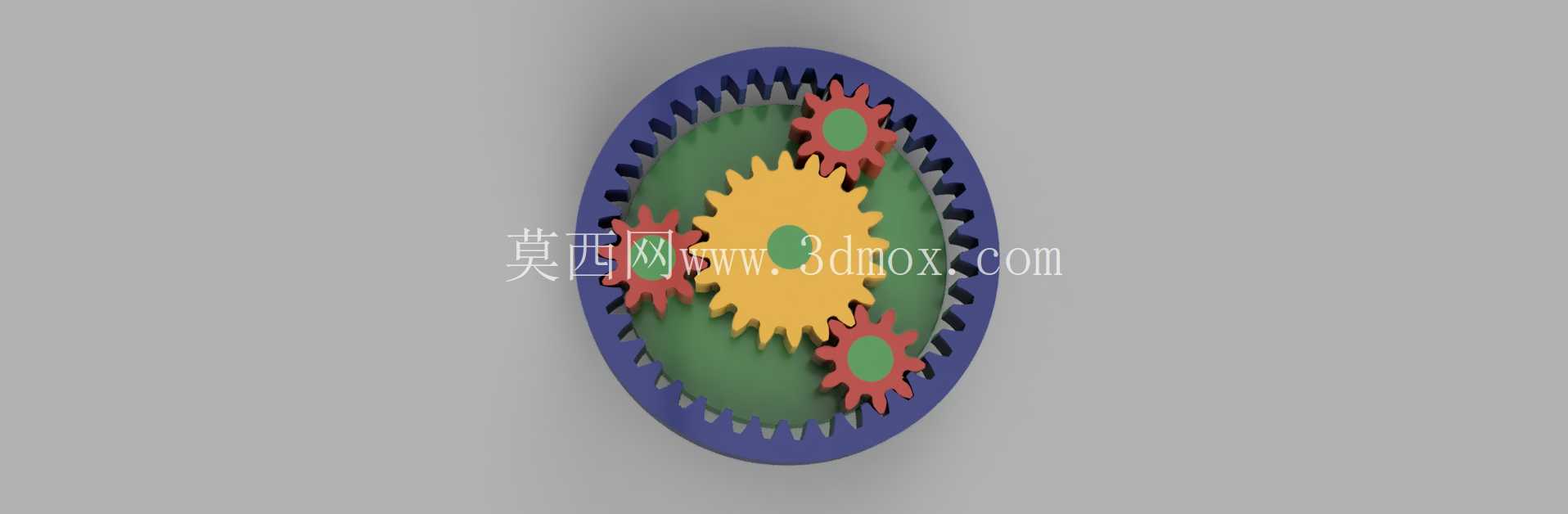

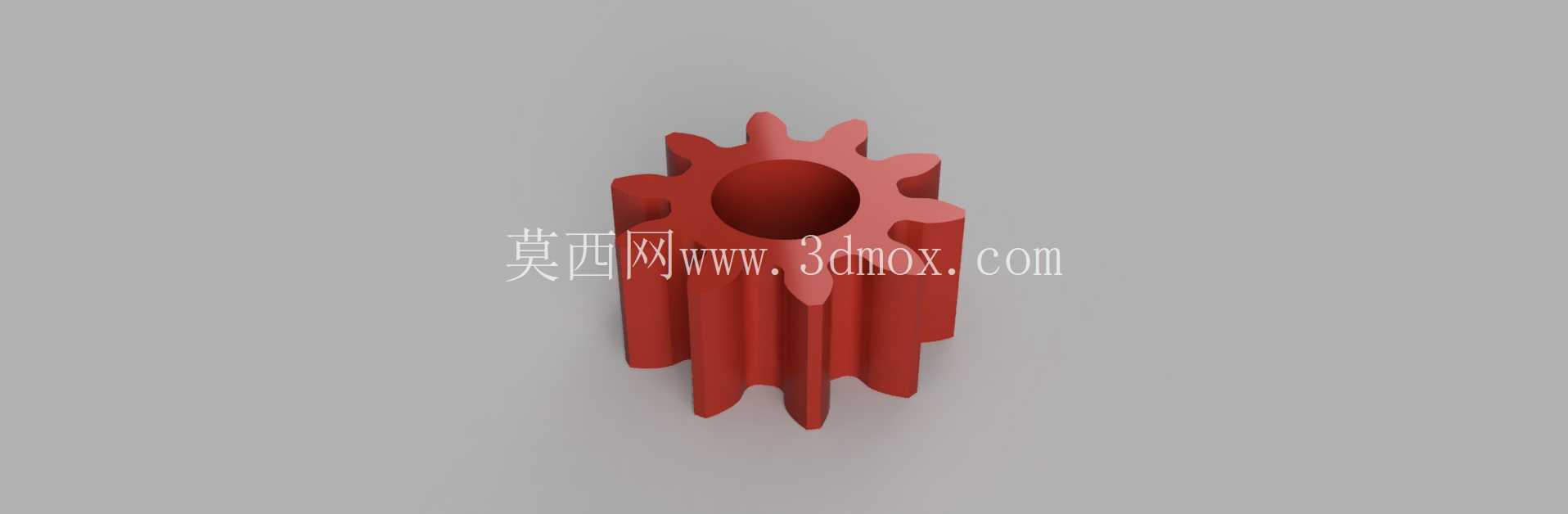

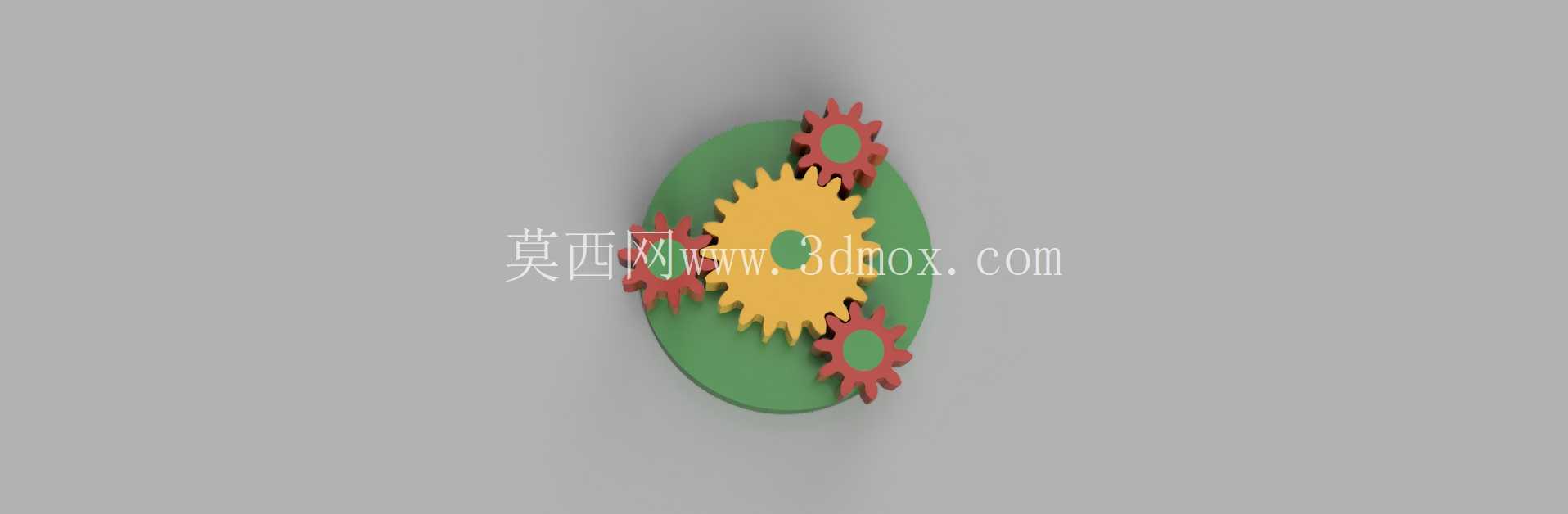

从结构设计逻辑来看，这套轮系采用标准渐开线直齿圆柱齿轮构型，直齿设计的初衷是降低加工与装配难度，不需要额外调整螺旋角带来的轴向力，普通滚齿、插齿设备就能完成齿形加工，后期维护更换配件的门槛也更低。中心太阳轮作为动力输入端，和驱动轴直接通过键连接传递扭矩，三个行星轮沿太阳轮周向120°均匀分布，同时和太阳轮、外侧固定的内齿圈啮合，行星轮通过滚针轴承安装在行星架的支撑销轴上，动力最终通过行星架输出，实现减速增扭的效果。这种多行星轮均载的设计，能让每个齿轮承受的载荷降低到单组齿轮传动的三分之一左右，相同额定输出扭矩下，整体体积可以比平行轴减速结构缩小40%以上，非常适合安装空间受限的传动场景。

设计过程中首先要满足的是轮系的装配约束条件，也就是内齿圈、太阳轮、行星轮的齿数必须满足配齿公式，保证三个行星轮能顺利装入且无卡滞，同时啮合侧隙控制在合理区间，避免运行时出现齿面卡滞或者回程间隙过大的问题。齿形参数选择上全部采用标准模数、标准压力角的渐开线齿形，不需要做特殊的齿形修形就能满足通用场景的使用需求，加工时不需要定制特殊刀具，能有效控制制造成本。行星架的支撑销轴位置度公差需要严格控制，三个销轴的中心距偏差要控制在0.02mm以内，否则会出现个别行星轮受力过载、齿面过早磨损的问题。

安装边界方面，这套结构的核心安装基准是外侧内齿圈的外圆与端面，内齿圈作为固定件，通常通过过盈配合或者止口定位安装在设备壳体内部，输入端太阳轮的内孔需要和驱动电机轴做同轴配合，同轴度公差要控制在0.01mm以内，避免输入轴偏心带来的振动与噪音。输出端行星架的输出轴和负载端连接时，要保证端面跳动不超过0.03mm，防止运行时出现偏载。整体结构的轴向尺寸非常紧凑，不需要额外预留齿轮错位安装的空间，径向尺寸仅比内齿圈外径大出安装密封件的余量，能适配绝大多数对径向安装空间有严格限制的设备。

实际使用场景中，这套结构可以根据需求调整固定件实现不同的传动比输出，如果固定行星架、内齿圈作为输出端，还能实现增速传动的效果，适配小功率风力发电、手摇发电装置等增速场景。齿面润滑采用脂润滑即可满足中低转速场景的需求，高转速场景下可以在壳体上开设油道做喷油润滑，齿轮材料根据载荷等级选择40Cr调质齿面淬火，或者20CrMnTi渗碳淬火，就能满足绝大多数工业场景的使用寿命要求。结构运行时的噪音主要来自齿轮啮合的侧隙与装配精度，只要严格控制齿形公差与装配同轴度，运行噪音可以控制在60分贝以内，满足民用设备、办公自动化设备的噪音要求。
