激光切割金属板立式颗粒燃烧供热炉

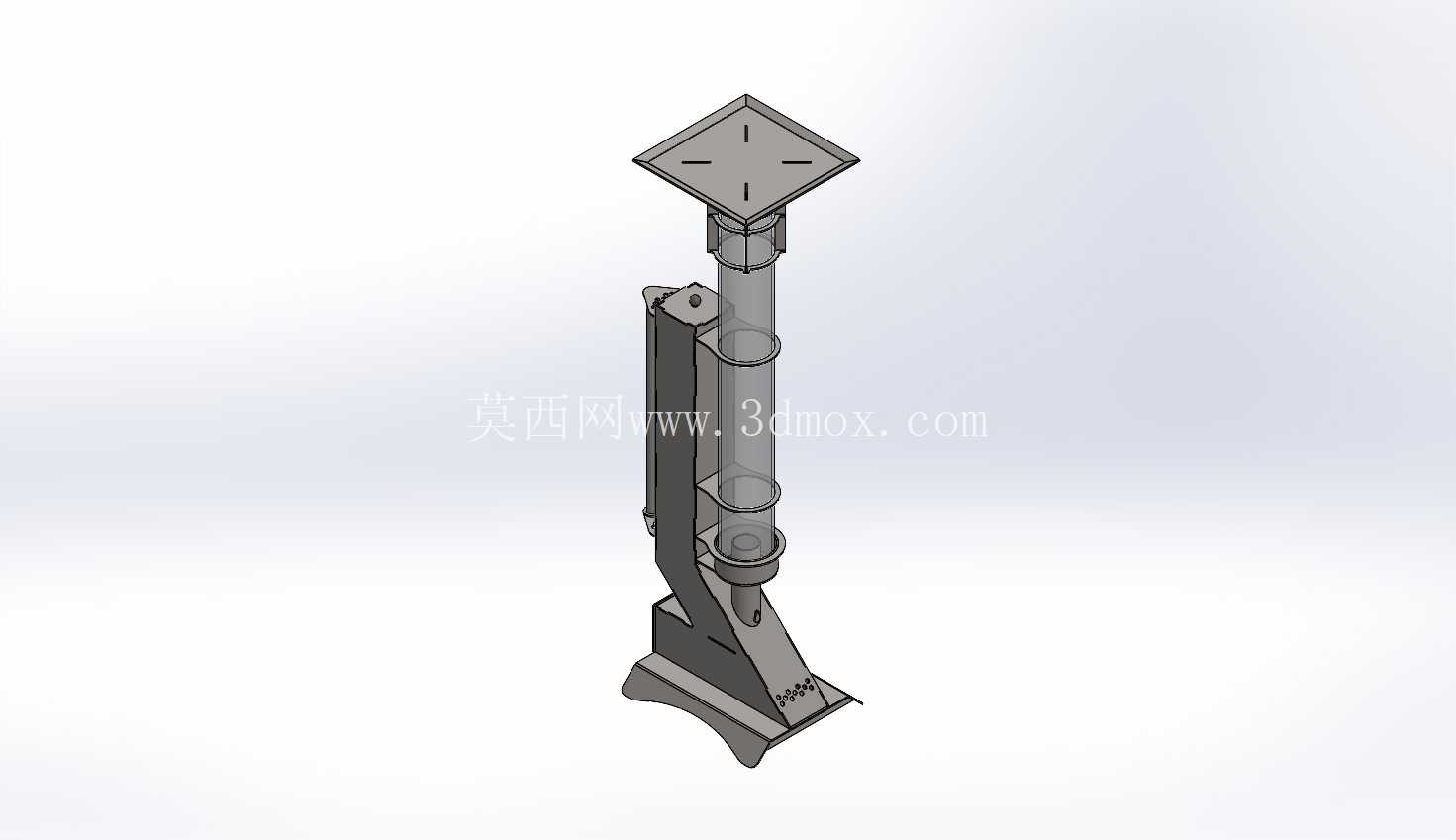

这款立式颗粒燃烧供热装置，整体采用全激光切割金属板材加工成型，在小型分布式供热场景中有着明确的应用定位，可适配小型作坊、户外临时作业点、乡村分户采暖等对独立热源有需求的场景，无需复杂的管路预埋，依托颗粒燃料的易存储、易获取特性，能够快速完成部署投用。从结构功能分区来看，装置自上而下分为安装固定段、燃料输送段、燃烧支撑段、落灰出料段四个核心部分，顶部方形安装板预留四个对称布置的固定孔位，可直接通过膨胀螺栓或焊接方式固定在墙面、支架等安装基体上，安装板的平面度公差控制在0.2mm以内，保证安装后整体结构的垂直度，避免长期使用后出现倾斜变形。中间的透明可视段采用耐高温透明材质封装，既可以实时观察内部燃料的下落速度与燃烧状态，也能起到隔热防护作用，避免操作人员误触高温内壁，可视段与上下金属结构的连接采用嵌套式密封结构，配合耐高温密封垫，可防止燃烧过程中烟气外泄，密封面的压紧量经过反复校核，既保证密封性能，又不会因热胀冷缩出现挤压开裂的问题。燃烧段的倾斜导料结构经过倾角优化，角度设置为32度，刚好匹配木质颗粒的自然休止角，能够让燃烧后的灰烬顺着斜面自然滑落至底部接灰区域，无需额外设置电动排灰结构，大幅降低了装置的故障点，同时倾斜面上预留的通风孔采用矩阵式排布，孔径从进料侧向出灰侧逐渐增大，能够匹配燃烧不同阶段的供风需求，让燃料在下落过程中完成预热、燃烧、燃尽的全流程，燃烧效率相比直筒式结构提升15%左右。底部的支撑底座采用加宽折弯结构，与墙面安装结构形成双重固定，底座的接地面积经过配重核算，即使在墙面固定件出现松动的极端情况下，也能依靠自身支撑保持直立，不会出现倾倒风险，底座边缘做了15度的外翻折弯处理，既可以增强底座的结构刚度，也能避免尖锐边角划伤操作人员。从设计思路来看，整体结构完全依托激光切割钣金工艺的特性进行设计，所有零件均为平面板材切割后折弯、拼接成型，无需复杂的铸造、机加工工序，生产过程中材料利用率可达92%以上，所有拼接位置均采用自定位卡扣结构，装配时无需复杂的工装夹具，普通工人按照装配指引即可在半小时内完成整机组装，大幅降低了生产与装配成本。安装边界方面，装置整体的径向最大尺寸不超过200mm，安装时距离墙面的最小预留间隙为50mm，满足通风散热需求，顶部安装板距离底部支撑面的高度为1200mm，符合成年人站立操作的舒适高度，进料口的位置设置在可视段侧方，距离操作面高度为850mm，添加燃料时无需弯腰或抬手过高，操作体验符合人体工程学要求。在实际使用过程中，燃料从顶部进料口投入后，顺着内部的导料通道缓慢下落，在燃烧段与供风接触完成燃烧，产生的热量通过金属壁面向外辐射，可满足20-30平方空间的采暖需求，或者为小型加热工序提供持续热源，燃烧后的灰烬顺着倾斜导料板滑落至底部接灰槽，接灰槽采用抽拉式结构，清理时只需抽出接灰槽倾倒即可，维护过程十分简便。结构强度方面，所有金属板材的厚度均根据受力位置做了差异化设计，顶部安装板采用3mm厚冷轧钢板，能够承受整机组装后的全部重量，燃烧段接触高温的板材采用2mm厚耐热钢板，长期在600度高温环境下工作不会出现变形，外部防护结构采用1.5mm厚普通冷轧钢板，表面做喷塑处理，兼顾防锈性能与外观质感，各段连接位置的紧固件均采用不锈钢材质，避免长期高温环境下出现锈蚀卡死的问题，方便后期的拆解维护。
