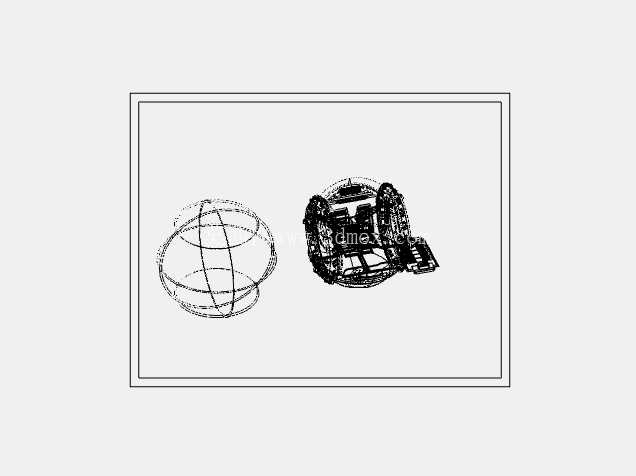

未来环保概念球形陀螺仪结构设计

这款球形陀螺仪结构的设计，最初面向未来城市短途环保通勤载具的姿态稳定单元开发，核心解决狭小空间内载具全向移动时的姿态保持问题，区别于传统两轮平衡车的单轴稳定逻辑，该结构采用多环嵌套的万向框架设计，可实现三维空间内任意角度的姿态调整，适配复杂城市路况下的通行需求。从实际应用场景来看，该结构可直接搭载于单人短途通勤载具的底盘核心位置，作为载具的姿态控制核心单元，当载具在坡道、颠簸路面甚至发生小角度碰撞时，嵌套式的环形框架可通过内部配重块的快速位移抵消外部倾斜力矩，保证乘员舱始终保持水平状态，避免传统平衡车在大角度倾斜时易发生侧翻的问题。结构设计上，外部采用三层正交分布的环形支撑框架，每层框架之间采用高精度深沟球轴承作为转动副，转动阻尼经过反复调校，既保证姿态调整的顺滑度，又能避免高速转动时产生的旷量影响控制精度；内部核心舱体预留了标准的电池组安装位，安装边界严格按照常规18650动力电池组的堆叠尺寸设计，可容纳48V20Ah的标准电池模组，同时预留了电机控制器、姿态传感器的安装孔位，所有安装孔均采用通用M4螺纹规格，适配市面上多数通用型工控配件的安装需求。外形尺寸方面，整个陀螺仪单元的最大外轮廓直径控制在680mm，整体高度不超过720mm，安装底座采用法兰式连接结构，法兰盘上均匀分布8个Φ8.5的安装孔，孔位分布圆直径为520mm，可直接固定在载具底盘的中央安装位，不需要额外设计转接支架，降低整车装配的复杂度。设计过程中充分考虑了结构的动平衡特性，每层环形框架的质心都严格对齐转动轴线，避免高速转动时产生偏心振动，框架主体采用冲压成型的高强度铝合金板材，板材厚度为3mm，在保证结构强度的同时尽可能降低整体重量，整个陀螺仪单元的自重控制在18kg以内，不会给载具带来过多的负载压力。从功能特性来看，该结构除了基础的姿态稳定功能外，还可通过调整内部配重块的位置实现载具的主动转向，不需要额外设置转向机构，当需要向左转向时，内部配重块向右偏移产生反向力矩，即可带动整个载具完成转向动作，相比传统的转向结构减少了60%的传动部件，降低了后期维护的成本。结构的转动副位置都设计了密封槽，可加装标准的丁腈橡胶密封圈，防护等级可达到IP54，能够适应雨天、扬尘等户外通行场景，不会因为杂物进入转动间隙导致卡滞。在实际的结构验证过程中，该陀螺仪单元可承受最大15°的外部倾斜角度，在倾斜状态下可在0.2s内完成姿态校正，响应速度完全满足城市通勤载具的行驶需求，同时结构的最大承载能力达到120kg，可适配绝大多数成年乘员的体重需求。内部核心舱体还预留了走线通道，所有传感器、动力线都可通过框架中心的中空走线孔连接到底盘的控制单元，避免线缆在框架转动过程中发生缠绕，走线孔的直径为30mm，可同时容纳8根标准动力线缆与信号线缆，满足整个单元的走线需求。框架的连接位置都采用了可拆卸式的螺栓连接，不需要焊接工序，后期维护时可单独更换某一层损坏的环形框架，不需要整体拆解整个单元，降低了后期的维修成本。从安装边界来看，整个单元安装时需要在底盘预留直径700mm的圆形安装空间，安装平面的平面度公差要求不超过0.2mm，避免安装时产生额外的安装应力导致框架转动卡滞，单元上方的乘员舱安装位同样采用法兰连接结构，可直接固定标准的单人座椅，不需要额外设计转接结构。
