单作用往复式蒸汽动力传动装置结构

这套单作用蒸汽动力结构，核心是通过蒸汽压差驱动活塞做单向做功往复运动，再通过曲柄连杆结构把直线往复动作转化为飞轮的旋转扭矩输出，属于早期热力动力装置的典型简化构型，常被用作机械原理教学演示、小型动力装置原理验证的载体，也可作为复古动力摆件的结构原型。从实际应用场景来看，这类简化结构不需要复杂的配气换向组件，相比双作用蒸汽机结构更简单，加工装配难度更低，适合小功率、低转速的动力输出场景，早年曾用于小型抽水装置、作坊式小型加工设备的动力输入，现在更多出现在机械原理教学实验室、创客DIY动力装置、工业科普展品领域，用来直观展示热能到机械能的转换过程，以及曲柄连杆机构的运动传递逻辑。

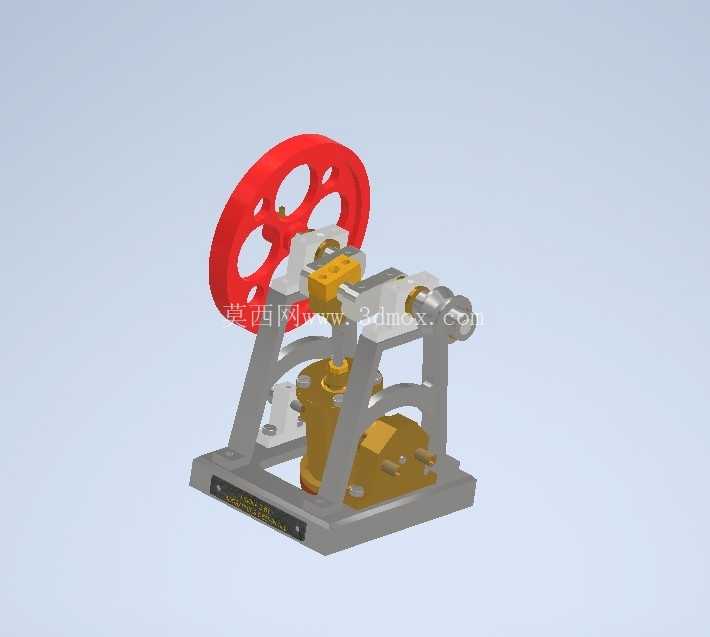

从功能特性上看，这套结构采用单作用做功逻辑，即蒸汽仅从活塞一侧输入推动活塞上行，活塞回程依靠飞轮储存的旋转惯性带动，省去了复杂的双侧配气结构，整体零件数量更少，装配公差要求相对宽松。带轮辐结构的大直径红色飞轮是整套结构的稳速核心，大转动惯量的飞轮可以储存活塞做功冲程输出的多余能量，在活塞非做功的回程阶段释放能量，维持输出轴转速的均匀性，避免机构出现卡顿或转速波动过大的问题。活塞缸体采用立式布置，直接固定在底部的框架式安装基座上，缸体侧面设置进排气接口，配合摆杆式配气结构完成进排气的时序切换，配气摆杆与输出轴的凸轮结构联动，不需要额外的控制组件就能完成配气动作的同步触发。

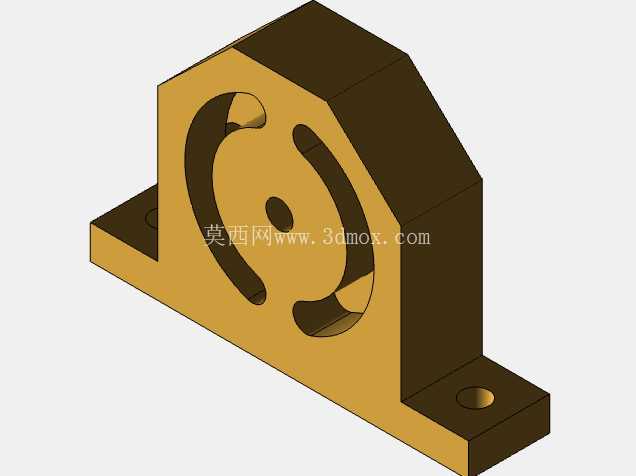

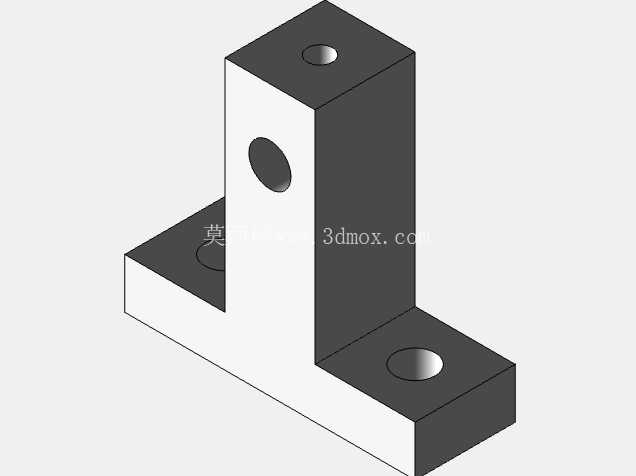

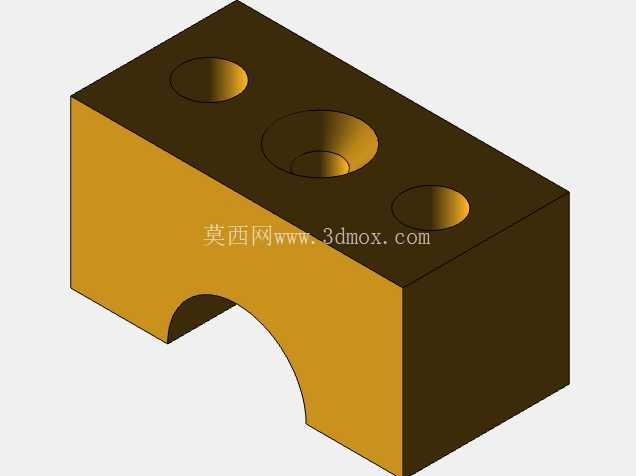

设计思路上，整套结构优先保证运动逻辑的清晰可观测，所有传动部件都采用外露式布置，没有额外的壳体遮挡，方便观察每个部件的运动状态：活塞的上下往复、连杆的摆动、曲柄的圆周运动、飞轮的旋转、配气摆杆的同步动作都能直观看到，非常适合做原理演示。基座采用框架式焊接/组装结构，底部预留了平整的安装面，四个角点设置安装固定孔，可以直接通过螺栓固定在工作台或者演示台架上，不需要额外做安装适配。连接活塞和曲柄的连杆采用两端铰接结构，铰接位置预留了润滑间隙，长期运转时可以通过加注润滑脂降低铰接处的磨损，延长结构使用寿命。输出轴采用双支座支撑结构，两个支撑轴承座分别固定在框架基座的上部两侧，保证输出轴的旋转同轴度，减少运转时的径向跳动，避免飞轮旋转时出现偏心晃动。

从安装边界和尺寸逻辑来看，整套结构的重心集中在下部缸体和基座位置，大直径飞轮布置在结构侧方，安装时需要预留飞轮旋转的安全空间，飞轮外侧不能有遮挡部件，避免旋转时发生碰撞。基座的长宽尺寸略大于上部机构的投影尺寸，保证放置时的稳定性，即使不做螺栓固定，低速运转时也不会出现倾覆问题。活塞缸的行程设计与曲柄的偏心距匹配，保证活塞运行到上下止点时不会出现撞缸问题，连杆的长度经过运动仿真校核，整个运动行程中连杆不会与缸体、基座框架发生运动干涉。配气机构的触发凸轮轮廓经过优化，进排气的开启关闭时序与活塞运动位置精准匹配，保证蒸汽做功的效率，避免出现蒸汽浪费或者动力不足的问题。所有铰接位置的销轴都采用可拆卸结构，方便后期维护更换磨损件，不需要整体拆解结构就能完成易损件的替换。
