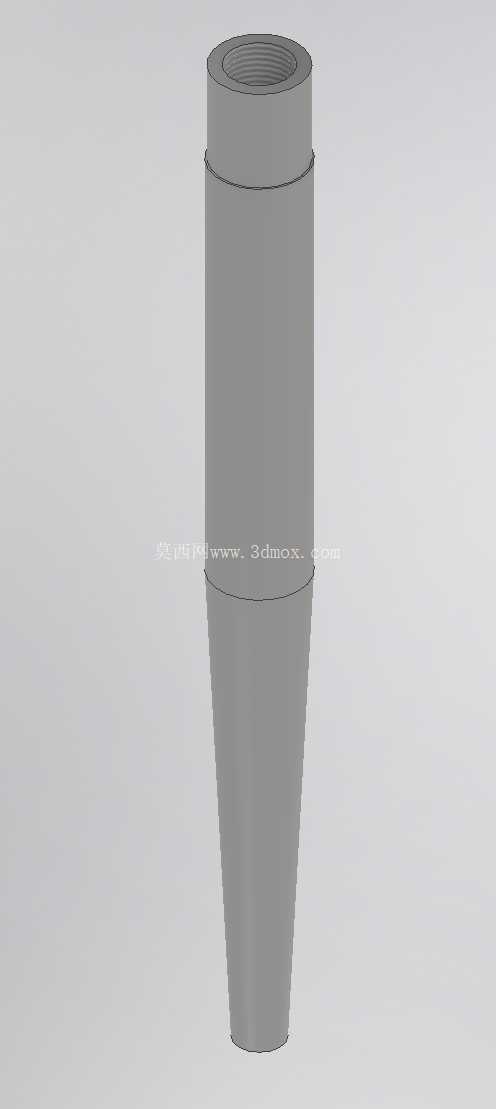

可焊接式热电偶套管DIN标准结构设计

在工业测温场景里，热电偶套管是接触式温度检测环节里不可或缺的防护结构，直接决定了温度传感器的使用寿命与测量稳定性，尤其是在带压流体输送、高温反应管线、汽车冲压生产线的热工监测点位，这类可焊接式套管的适配性优势十分突出。不同于螺纹连接的套管结构，可焊接形式的套管能够直接与工艺管线、设备壳体熔接为一体，不存在螺纹密封失效的渗漏风险，在高压、高流速、存在介质冲刷的工况下，密封可靠性远高于可拆卸连接结构，也避免了长期运行后螺纹锈蚀导致的传感器更换困难问题。

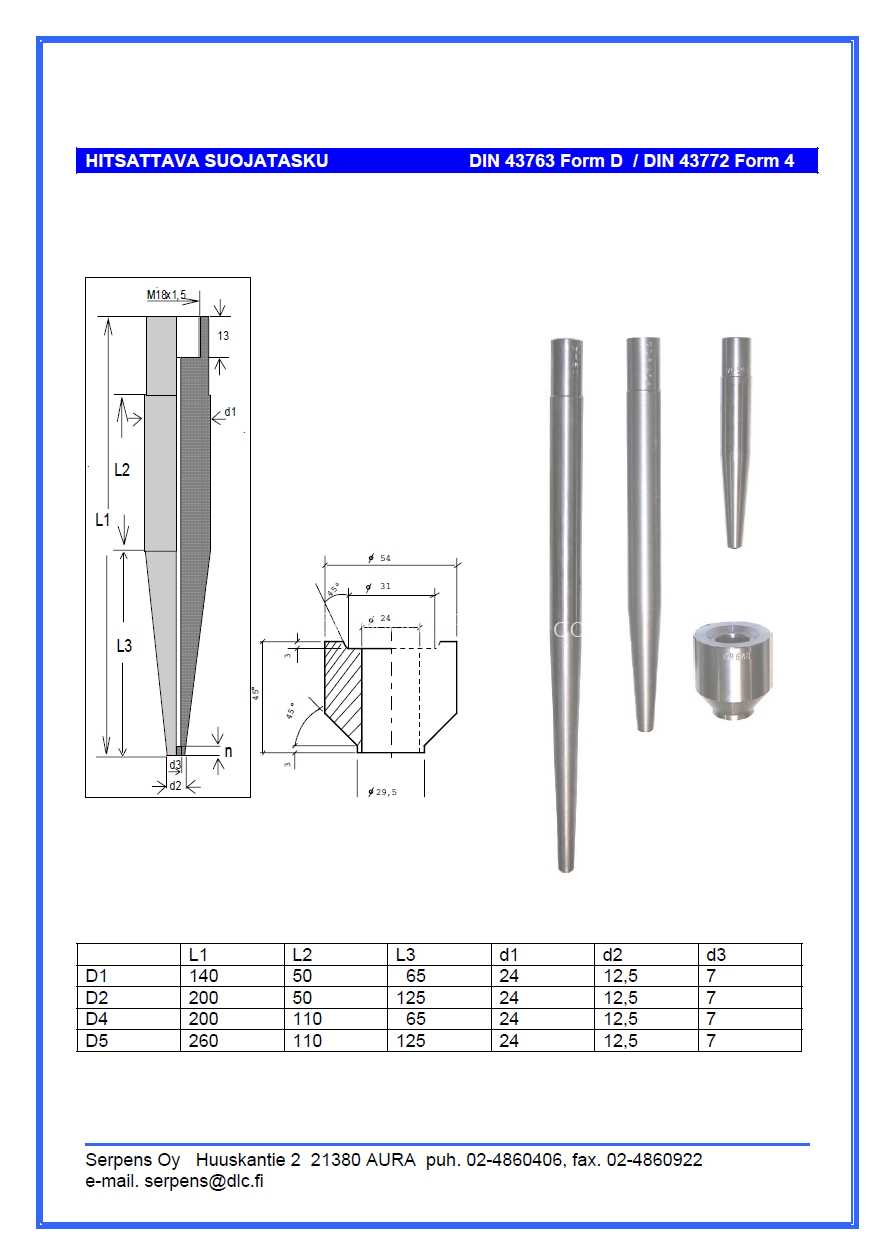

从实际使用需求出发，这类套管的核心功能是隔离测温元件与被测介质，既能够让温度通过套管壁高效传导至内部热电偶端，又能阻挡介质的直接冲刷、腐蚀，同时承担管线压力边界的密封作用，避免介质沿传感器安装位置外泄。在汽车冲压生产线的热冲压模具温控回路、焊装线的工艺温度监测点，这类套管需要匹配不同管径的工艺管线，因此设计时按照DIN 43763 Form D与DIN 43772 Form 4的标准规范，将套管的尺寸规格划分为D1至D5多个档位，覆盖从细口径温控支管到主工艺管线的不同安装需求，每个尺寸档位都对应明确的插入深度、套管外径、焊接端坡口尺寸，设计人员选型时不需要额外做适配性校核，直接按照管线公称尺寸匹配对应档位即可。

设计这类套管结构时，首先要考虑焊接端的结构形式，焊接端采用与管线材质匹配的坡口设计，保证现场焊接时能够实现全焊透结构，避免焊接缺陷导致的应力集中或者渗漏问题。套管的主体部分采用变径结构？不，是等强度设计，靠近焊接端的位置壁厚适当增加，抵消焊接残余应力与管线振动带来的疲劳载荷，插入介质内部的端头部采用圆弧过渡结构，减少高流速介质冲刷带来的涡激振动，避免长期运行后套管出现共振断裂的问题——这一点在流速较高的蒸汽管线、液压油温控管线上尤为重要，很多现场套管失效都是因为端部结构不合理引发共振，最终导致套管断裂、传感器脱落甚至介质泄漏。

安装边界方面，这类套管焊接时需要预留足够的操作空间，焊接端与管线的连接位置要避开管线的焊缝、弯头应力集中区，插入深度需要满足温度测量的要求，即套管端部要处于管线介质流束的核心区域，一般要求插入深度超过管线中心位置，保证测量端能够充分接触被测介质，减少管壁温度对测量结果的干扰。同时套管的内孔尺寸要匹配标准热电偶的外径，保证传感器能够顺利插入，内部预留足够的间隙方便传感器更换，不需要切割焊接结构就能完成测温元件的维护更换，大幅降低后期运维的工作量。

在结构细节处理上，套管的内壁做光滑过渡处理，没有台阶或者锐边，避免传感器插入时被刮伤绝缘层；焊接端的端面做平整处理，焊接后不需要过多打磨就能保证与管线外壁的贴合度；套管的外露端设置标准的传感器安装接口，和通用热电偶的固定结构完全匹配，不需要额外加工转换接头。从实际工程应用反馈来看，符合这两个DIN标准的可焊接热电偶套管，在汽车制造的热加工工位、工业流体管线、换热设备上的适配性极强，既能够满足长期带压运行的密封要求，又能保证温度测量的响应速度与准确性，相比其他连接形式的套管，在焊接完成后几乎不需要后期的密封维护，只要焊接质量达标，就能实现与管线同寿命的使用周期，大幅降低热工监测点的运维成本。

设计建模过程中，需要严格对应标准里的尺寸公差要求，尤其是焊接端的坡口角度、套管的直线度、内孔的同轴度，这些参数直接影响现场安装的适配性，如果套管直线度不足，会导致传感器无法插入到位，测量端不能到达预定深度，直接造成测量数据偏差；如果焊接坡口尺寸不符合标准，现场焊接时容易出现未焊透、焊瘤等缺陷，给后期运行留下泄漏隐患。另外不同尺寸档位的套管，其共振频率计算值要匹配常见工况下的介质流速范围，从结构设计上避开共振区间，保证在常规工业流速下不会出现涡激共振问题，这也是标准件设计时必须考虑的可靠性要点，毕竟这类零件一旦安装完成，后续更换需要停机切割焊接，成本远高于零件本身，所以设计阶段的可靠性校核是重中之重。
