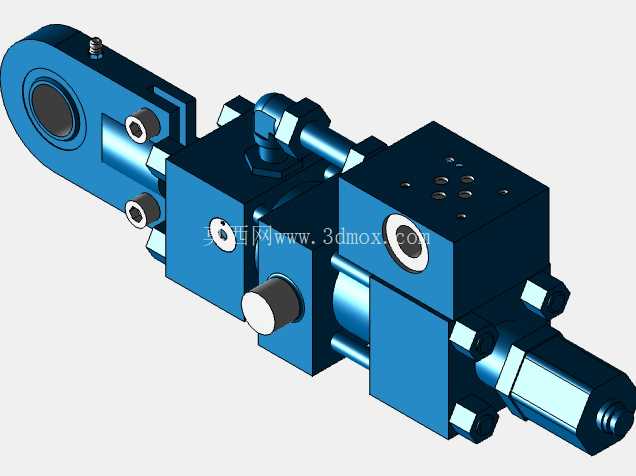

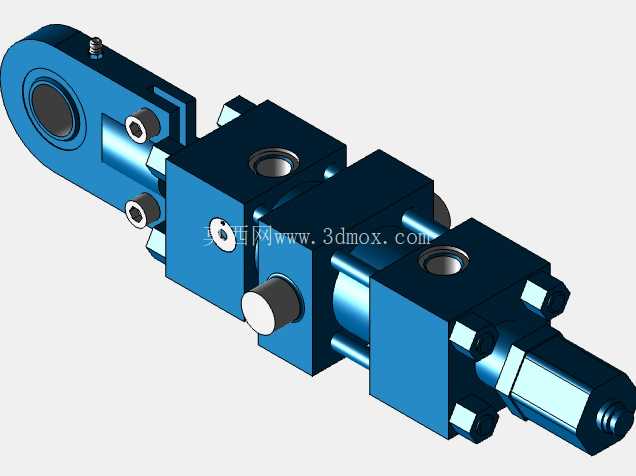

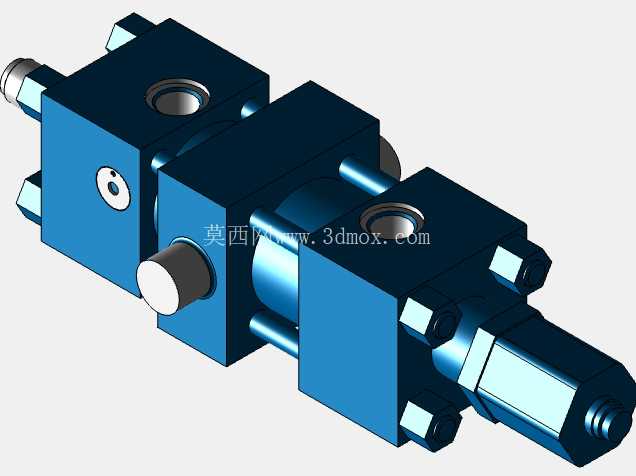

带位置测量系统 CST3 - MT4 的拉杆气缸。 - 孔径 D= 50mm。 - 行程长度 S= 50 mm。

根据博世力士乐官方技术文档，以下是具有 50 毫米孔径和 50 毫米行程的 CST3 - MT4 拉杆气缸的规格。?? CST3 MT4（50 毫米孔径）的主要规格 CST3 系列是标称压力为 160 bar 的拉杆液压缸，设计有集成位置测量系统。 订购代码中的 MT4 名称表示中心耳轴安装方式，允许气缸绕中心轴枢转。对于您指定的 50 毫米孔径，标准活塞杆直径选项为 28 毫米或 36 毫米。 下表显示了关键技术数据，包括避免活塞杆屈曲的允许行程长度。参数规格 50mm 缸径/MT4 安装活塞直径 (?AL)50 毫米活塞杆直径 (?MM)28 毫米或 36 毫米安装方式MT4（中心耳轴）最大。 允许行程 @160 bar920 - 1200 mm（您的 50 mm 行程是安全的）端口螺纹 (EE)G 1/2 活塞杆螺纹 (KK)M20 x 1.5（适用于 28mm 杆）或 M27 x 2（适用于 36mm 杆）耳轴直径 (?QTD f8)25 mm?? 订购代码结构基于力士乐订购系统 CST3系列，气缸可配置如下：系列：CST3（带位置测量系统的差动气缸）安装类型：MT4（中心耳轴）活塞直径：50（50毫米）活塞杆直径：28或36（根据应用要求选择）行程长度：50（50毫米）完整的订购代码示例结构为：CST3MT4/50/28/50...或 CST3MT4/50/36/50....
