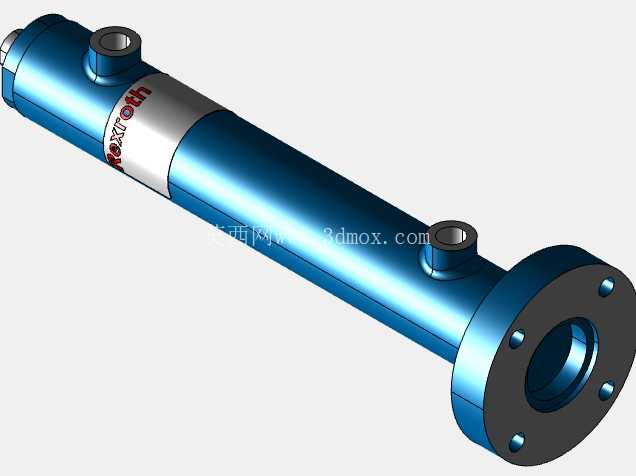

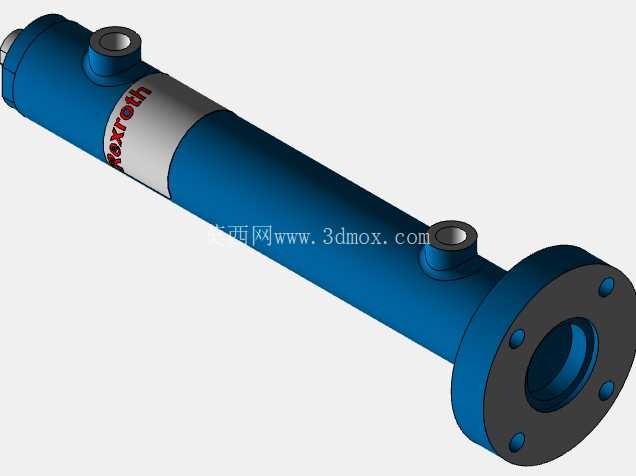

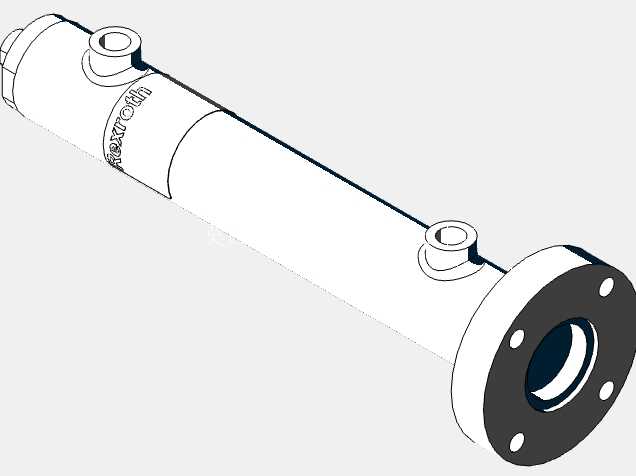

力士乐 - 博世液压缸铣型设计（单杆缸 - CDl1 MF4 系列）缸内径 = 25 毫米，行程长度 S=120 毫米

根据力士乐官方技术文档，CDL1 MF4 是铣削型气缸系列中的一个变体，在气缸底座上具有圆形法兰。 以下是 25 毫米活塞直径和 120 毫米冲程的详细规格。?? CDL1 的技术规格 MF4ParameterValueTypeCDL1 MF4 标称压力 160 bar (16 MPa) 活塞直径 (?AL)25 毫米 活塞杆直径 (?MM)14 毫米（该活塞尺寸的标准） 安装方式 MF4（气缸底座圆形法兰） 行程长度 120 毫米 端口螺纹 (EE)G 1/4 ?? 关键尺寸（单位：毫米）带 25 毫米活塞的 CDL1 MF4 的关键尺寸源自力士乐技术数据表：尺寸.值（毫米）说明A26 活塞杆螺纹长度 NV12 活塞杆螺纹长度（替代）B ±0.332 法兰宽度 VD6 法兰安装孔径 FC55 法兰节圆直径 UC max68 法兰孔圆 直径 ZB104 + 行程缩回长度 ?? 重要提示 允许行程：120 毫米行程在 CDL1 系列最大 3000 毫米范围内。 重量：该气缸尺寸的基本重量约为 1.68 公斤，每 100 毫米行程额外增加 0.65 公斤。 您的气缸的估计总重量约为 2.46 千克。密封系统：CDL1 系列通常使用与矿物油（HL、HLP）兼容的标准密封系统（M）。活塞杆：活塞杆经过精密研磨并镀硬铬，以提高耐磨性和耐腐蚀性。
