博世力士乐SV30型液压先导式止回隔离阀结构

在重型液压系统的回路设计中，尤其是锻压设备、大型注塑机、工程机械主油缸这类需要长时间保压、防止负载下坠的工况里，普通弹簧加载式单向阀往往因为密封压力不足、开启压力匹配性差，无法满足高压大流量场景的保压需求，先导式止回阀也就是业内常说的液控单向阀，就是针对这类场景开发的核心控制元件，本次呈现的是博世力士乐SV系列通径30的先导式止回隔离阀，属于不带预开卸荷功能的B版本，采用底板安装形式。

从实际应用场景来看，这类阀最常布置在油缸的无杆腔进油侧，当系统需要油缸长时间保持位置时，主阀芯在弹簧力和负载腔油压的共同作用下紧密贴合阀座，切断油缸到换向阀的回油通路，避免因为换向阀的内泄导致负载缓慢下滑，相比普通单向阀，它的先导控制结构允许控制油口通入压力油时，先推开先导小阀芯卸除主阀芯背压，再推动主阀芯完全开启，实现反向油流的自由通断，不会出现高压下反向开启困难、阀芯卡滞的问题。不带预开的B版本结构更简单，阀芯动作行程更短，响应速度更快，适合那些控制侧加压容积小、不需要缓慢卸压的回路，比如普通的工装夹紧回路、短行程油缸的保压回路，不会因为预开结构的节流间隙导致保压过程中出现微泄漏，也能避免带预开版本缓慢卸压带来的动作延迟问题。

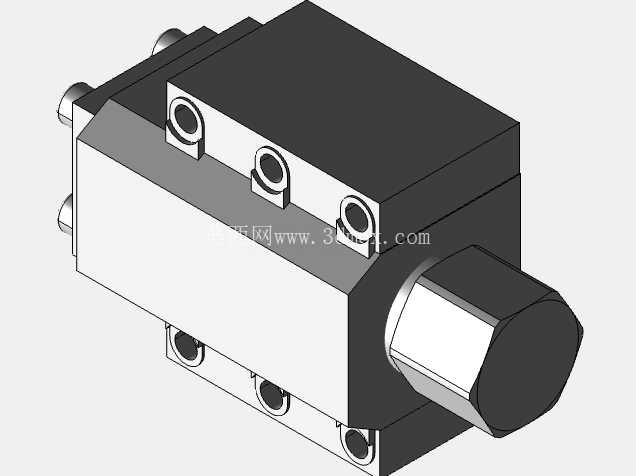

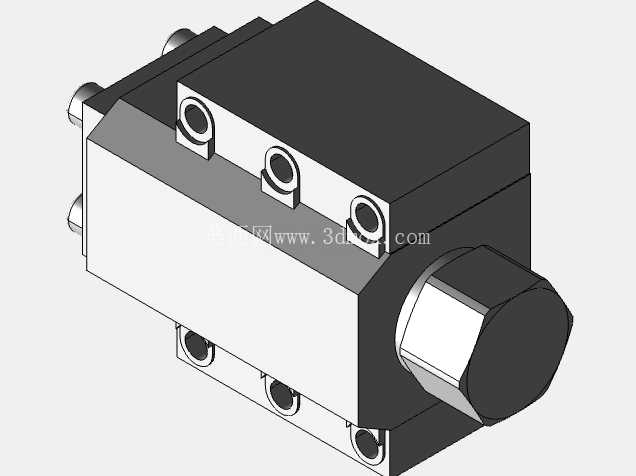

从设计思路上看，这款阀的主体采用方块式锻造阀体，所有油道都在阀体内部加工成型，没有外接管路带来的泄漏点，三个安装固定孔沿阀体长度方向均匀布置，孔位公差严格遵循力士乐通径30阀的安装标准，和同通径的溢流阀、节流阀可以共用安装底板，不需要重新设计阀块的安装孔位，降低集成阀块的设计加工成本。主阀芯采用锥面密封结构，密封锥面经过高精度研磨，和阀座的配合间隙控制在微米级，在315bar的额定工作压力下也能实现零泄漏保压，满足长时间负载保持的要求。端部的六角结构是主阀芯的限位端盖，采用细牙螺纹和阀体连接，配合O型圈实现静密封，端盖拧紧后可以精准控制主阀芯的行程，保证阀芯全开时的通流面积足够，通流能力达到550L/min时的压降也能控制在允许范围内，不会因为通流阻力过大导致系统发热。

安装边界方面，这款阀的底板安装面平面度要求不低于0.01mm，表面粗糙度达到Ra0.8，安装时需要在阀和底板之间加装对应规格的密封圈，每个油口的密封圈槽尺寸都有严格标准，避免安装时密封圈被切边导致泄漏。控制油口采用内部引油还是外部引油可以根据回路需求选择，当反向出油侧的压力低于最低控制压力时，需要外接控制油保证阀芯可靠开启，设计阀块时要提前预留控制油道的加工位置。阀体侧面的两个定位销孔可以保证阀安装时的位置精度，避免因为安装错位导致油口通流面积减小、产生额外的压力损失。在实际选型时要注意，不带预开的版本在高压下反向开启时，主阀芯会快速全开，负载腔的高压油会瞬间卸荷，容易产生液压冲击，所以不适合用在大容积油缸、负载惯量大的回路中，这类场景需要选用带预开结构的A版本，通过预开小阀芯先缓慢释放负载腔压力，再开启主阀芯，降低冲击和噪音。

从结构细节来看，先导阀芯和主阀芯采用分体式设计，先导阀芯的导向段采用间隙密封，配合长度经过优化，既可以保证先导阀芯动作灵活，不会因为油液中的微小杂质卡滞，又能控制先导级的内泄量在允许范围内。主阀芯的导向套采用耐磨铜合金材质，表面经过硬化处理，在频繁换向的工况下也能保证较长的使用寿命，不会因为导向面磨损导致阀芯偏磨、密封失效。阀体上的所有外露加工面都经过镀锌钝化处理，具备较好的防锈能力，可以适应车间内的一般工作环境，如果是在海洋性气候、高腐蚀环境下使用，还可以选择特殊表面处理的版本。
