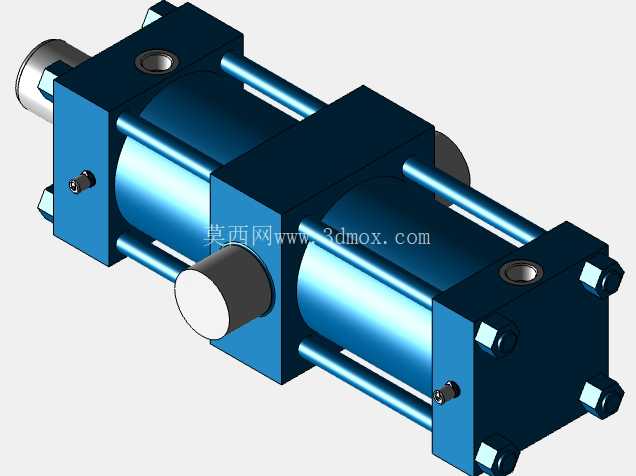

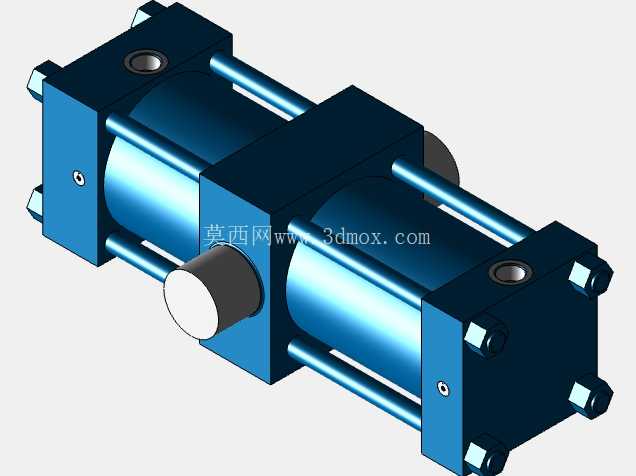

力士乐CDT3MT4拉杆型液压缸三维结构

这款拉杆型液压缸在重型冲压生产线的工件夹紧、模具锁紧工位应用十分广泛，同时也适配大型物流输送设备的重载举升、工程机械的执行机构驱动场景，作为液压系统的末端执行元件，它承担着将液压能转换为直线往复机械能的核心作用，能够在恒定压力输出下提供稳定的推拉力，适配长时间连续作业的工况需求。从结构设计来看，这款油缸采用中心耳轴安装形式，耳轴作为固定旋转支点，允许缸体在作业过程中围绕固定轴做小角度摆动，刚好适配安装基座存在小幅位移、或者执行端需要随动作调整角度的工位，避免刚性连接带来的杆体侧向受力，大幅降低活塞杆弯曲、密封件偏磨的故障概率。缸体采用四拉杆锁紧结构，四根高强度合金拉杆贯穿前后端盖与缸筒，通过两端螺母预紧实现端盖与缸筒的密封压紧，这种结构的优势在于拆装维护便捷，当密封件出现老化磨损时，只需松开拉杆螺母即可拆分缸体更换易损件，相比焊接式缸体维护成本更低，同时拉杆结构能够承受更高的额定工作压力，在静态负载峰值下也能保证端盖连接的可靠性，不会出现端盖崩脱的风险。尺寸边界上，这款油缸缸径为200毫米，对应活塞有效作用面积能够满足大推力输出需求，500毫米的行程长度覆盖了多数中长行程直线驱动的工位要求，在做安装布局校核时需要注意，耳轴安装位置对应缸体的重心点位，安装支座的轴承位需要与耳轴保持同轴度公差在0.05毫米以内，避免耳轴旋转时出现卡滞；伸出状态下活塞杆端部的连接点位需要预留足够的运动空间，缩回状态下要确认缸体尾部不会与安装基座发生干涉，油口采用G3/4螺纹规格，布管时需要预留足够的软管弯曲半径，避免管路在缸体摆动时出现弯折堵流。密封结构上，活塞杆端采用组合式密封设计，集成了防尘圈、主密封、缓冲密封三道密封结构，能够阻挡外界粉尘、切削液进入缸体内部，同时减少内泄漏量，缓冲结构能够在活塞运行到行程端点时起到减速缓冲作用，避免活塞刚性撞击端盖产生冲击噪音与结构损伤，一体式缸盖集成了活塞杆导向套，导向套采用耐磨铜合金材质，能够承受一定的侧向载荷，为活塞杆提供稳定的径向支撑，延长密封件与活塞杆的使用寿命。在做三维建模装配校核时，需要重点确认拉杆的预紧长度、耳轴与安装座的配合间隙、活塞杆伸出后的挠度变形量，避免实际装机后出现运动卡滞、密封泄漏等问题，这款油缸的参数选型完全符合国际通用的安装尺寸标准，能够直接替换同规格的标准拉杆油缸，不需要对安装基座做额外改造，适配性较强。
