移动式光伏供电海水淡化处理装置

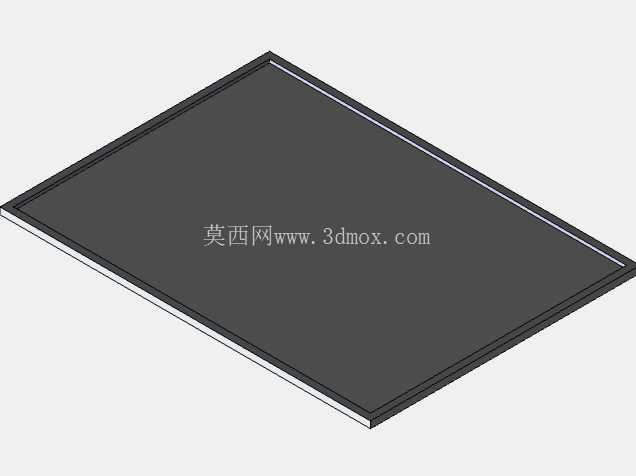

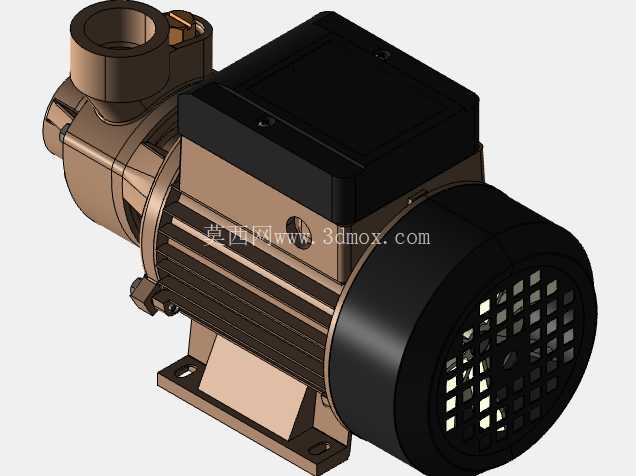

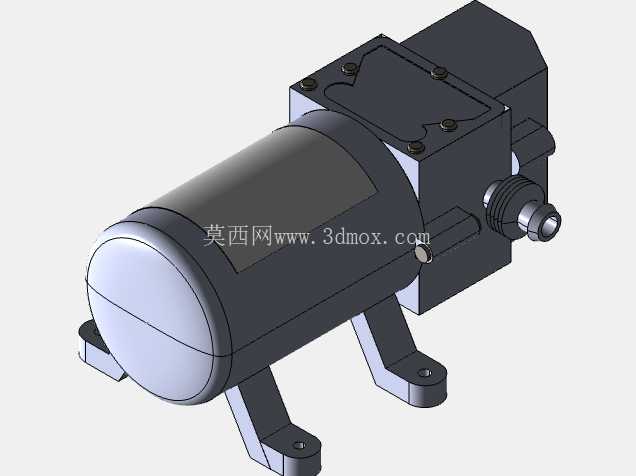

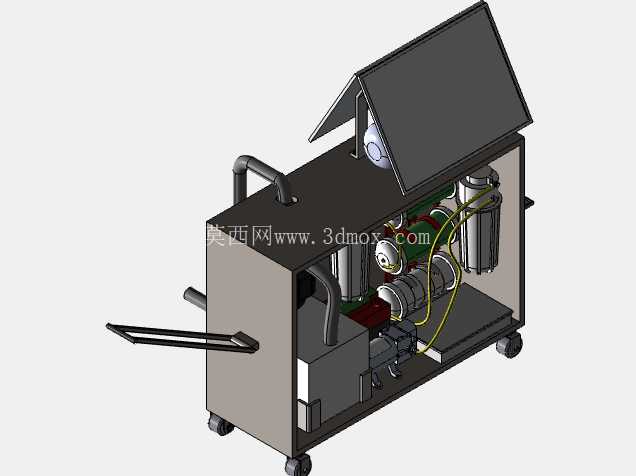

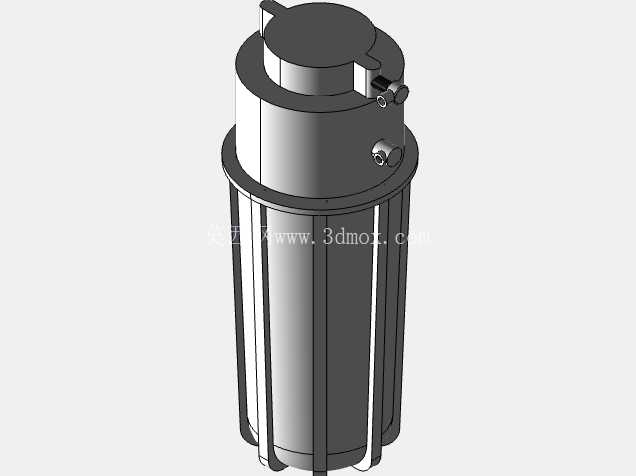

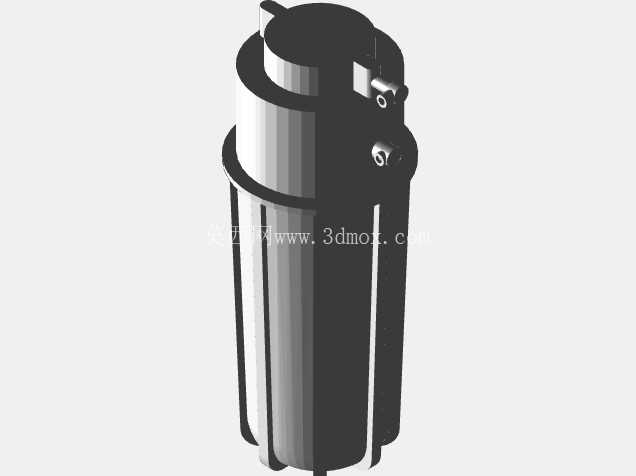

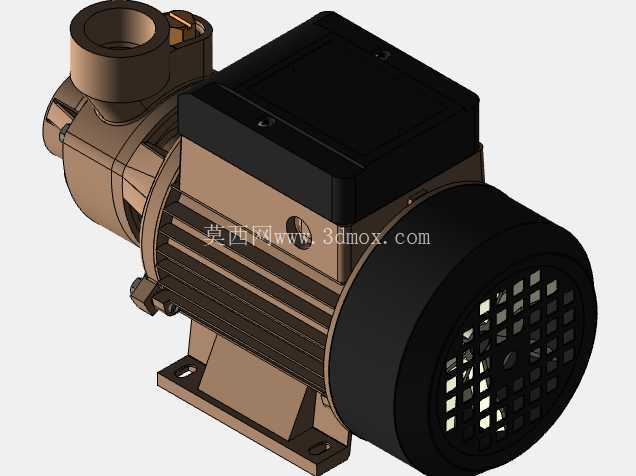

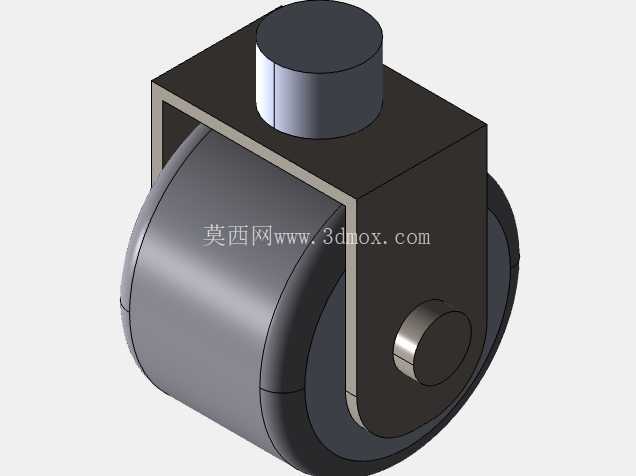

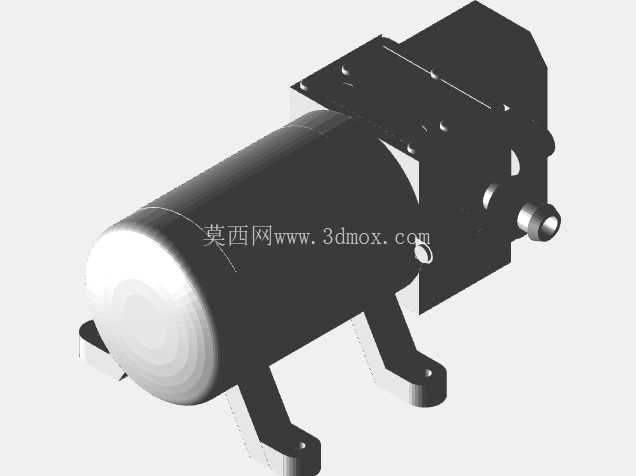

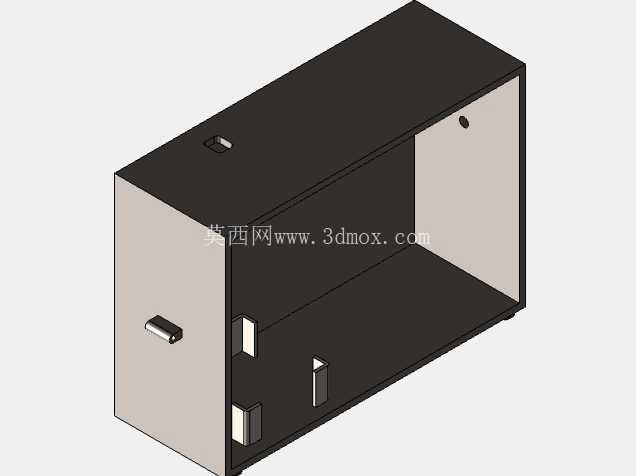

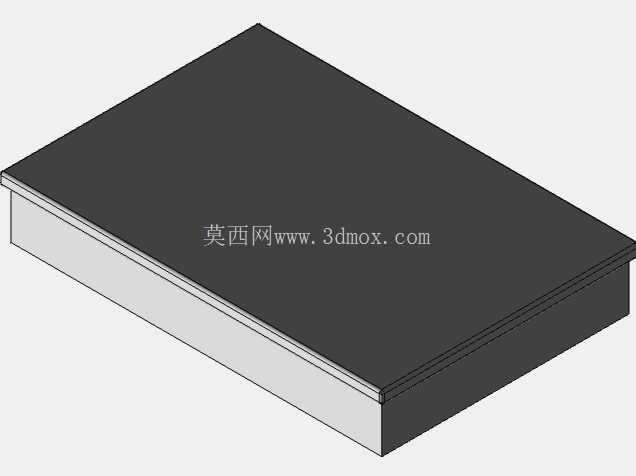

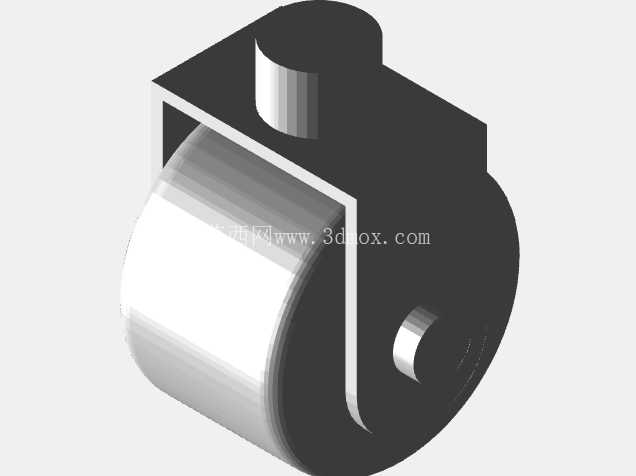

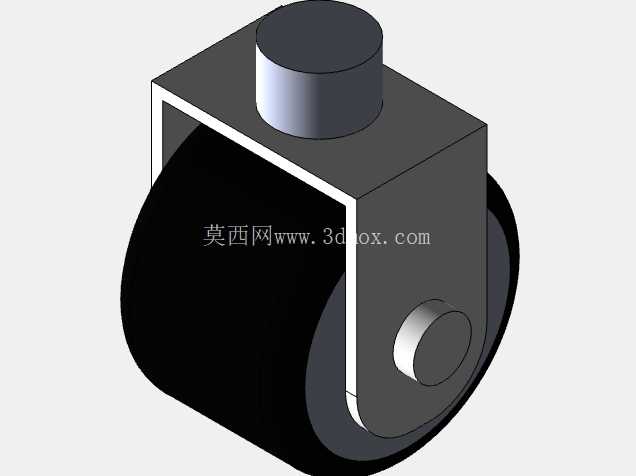

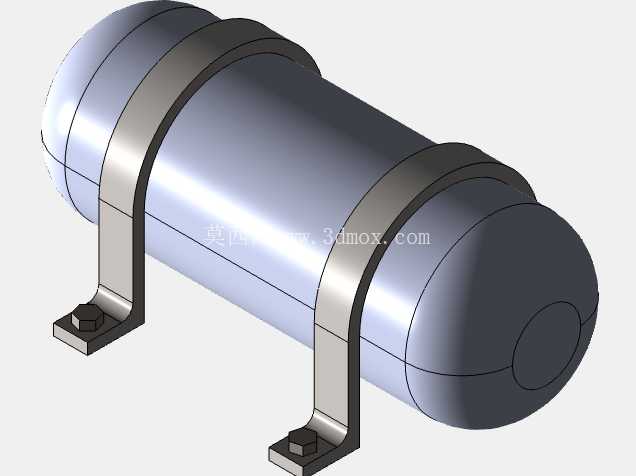

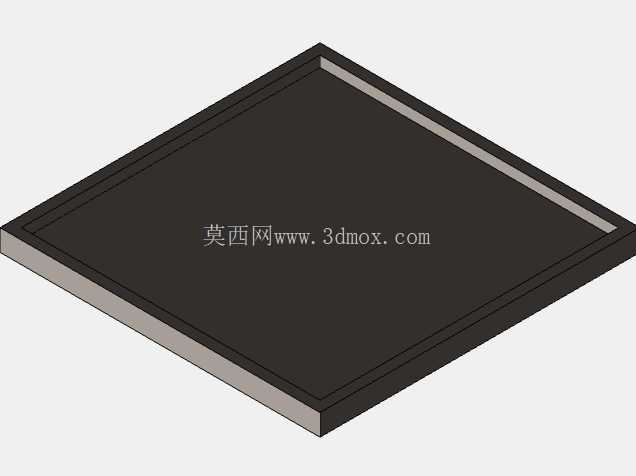

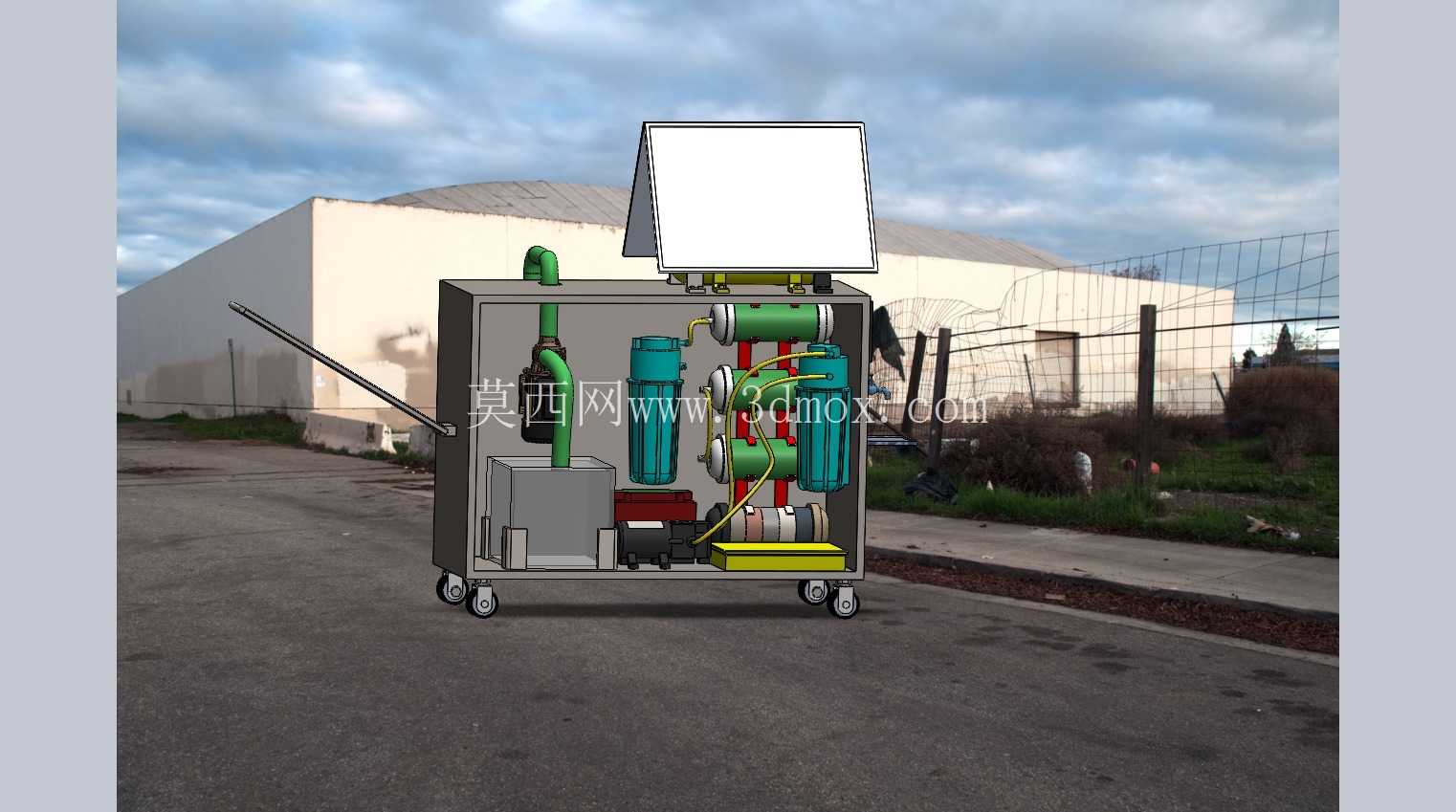

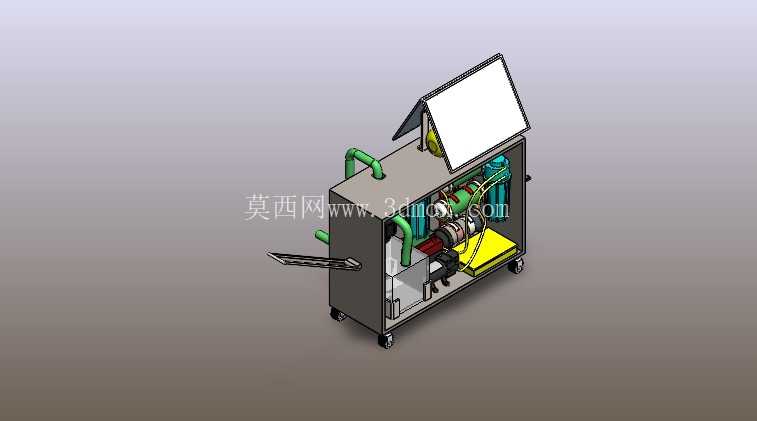

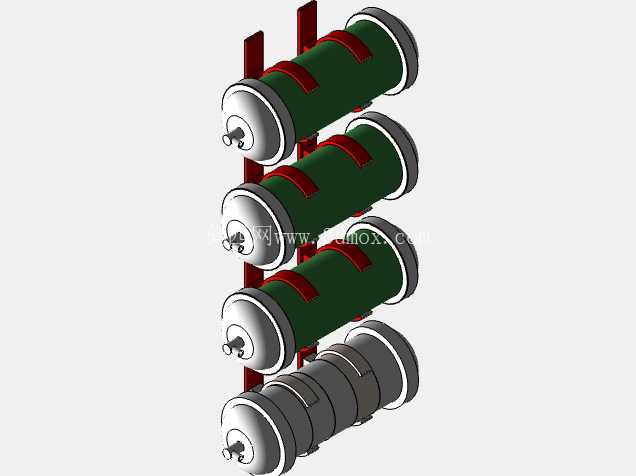

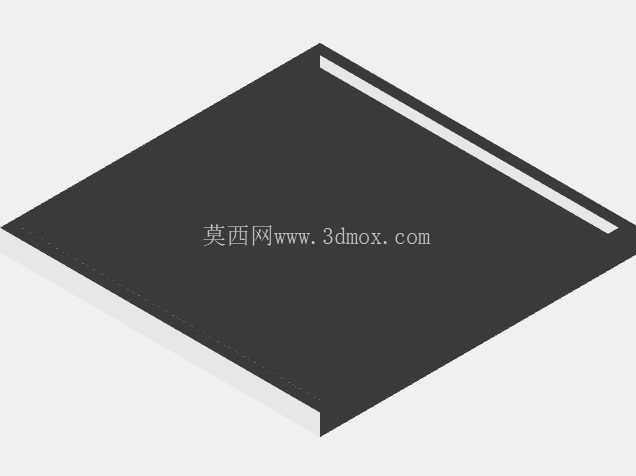

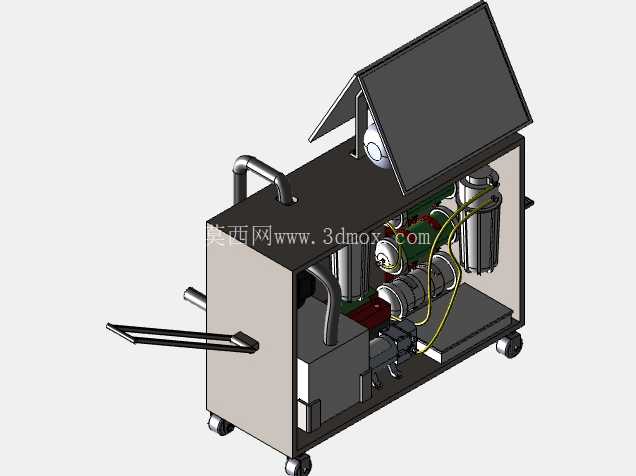

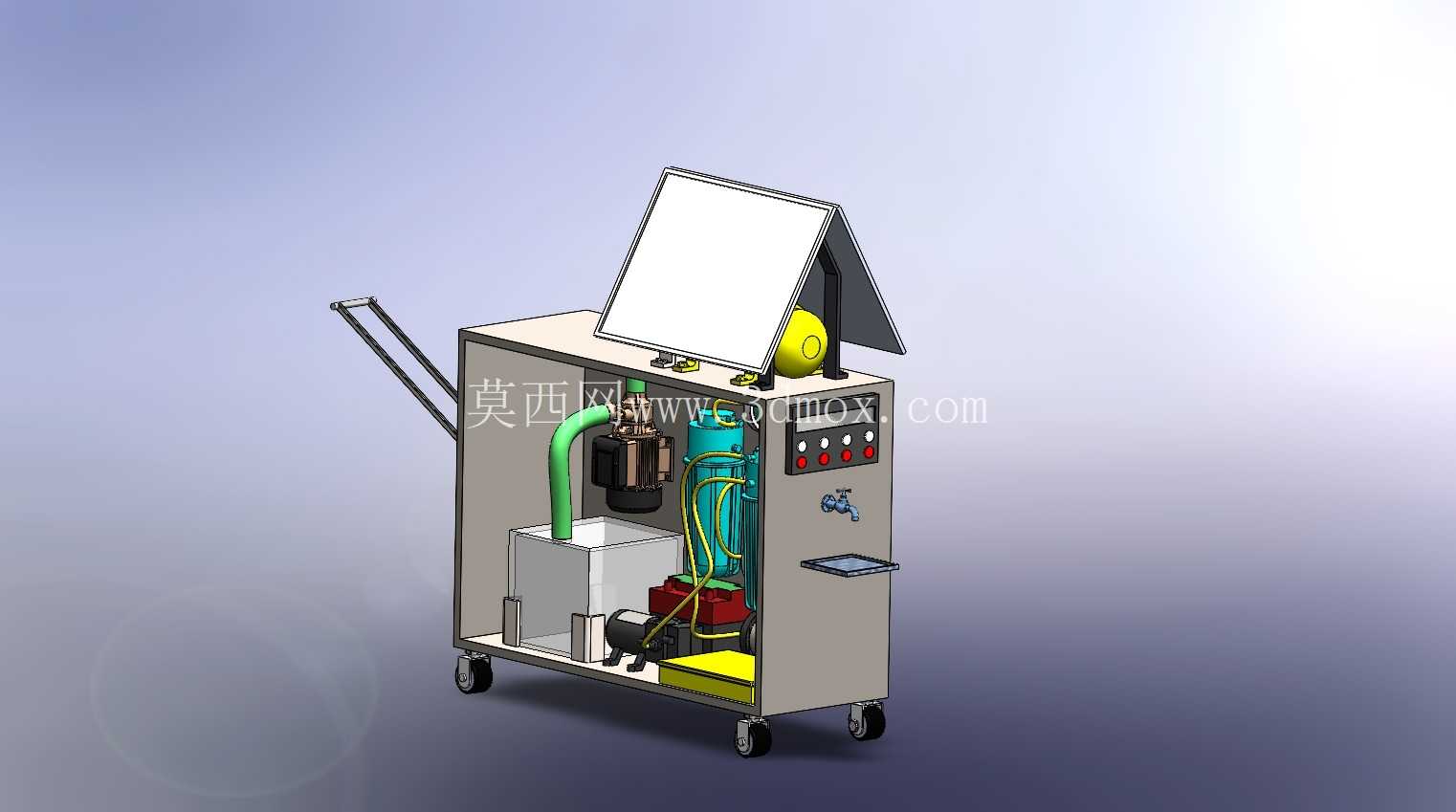

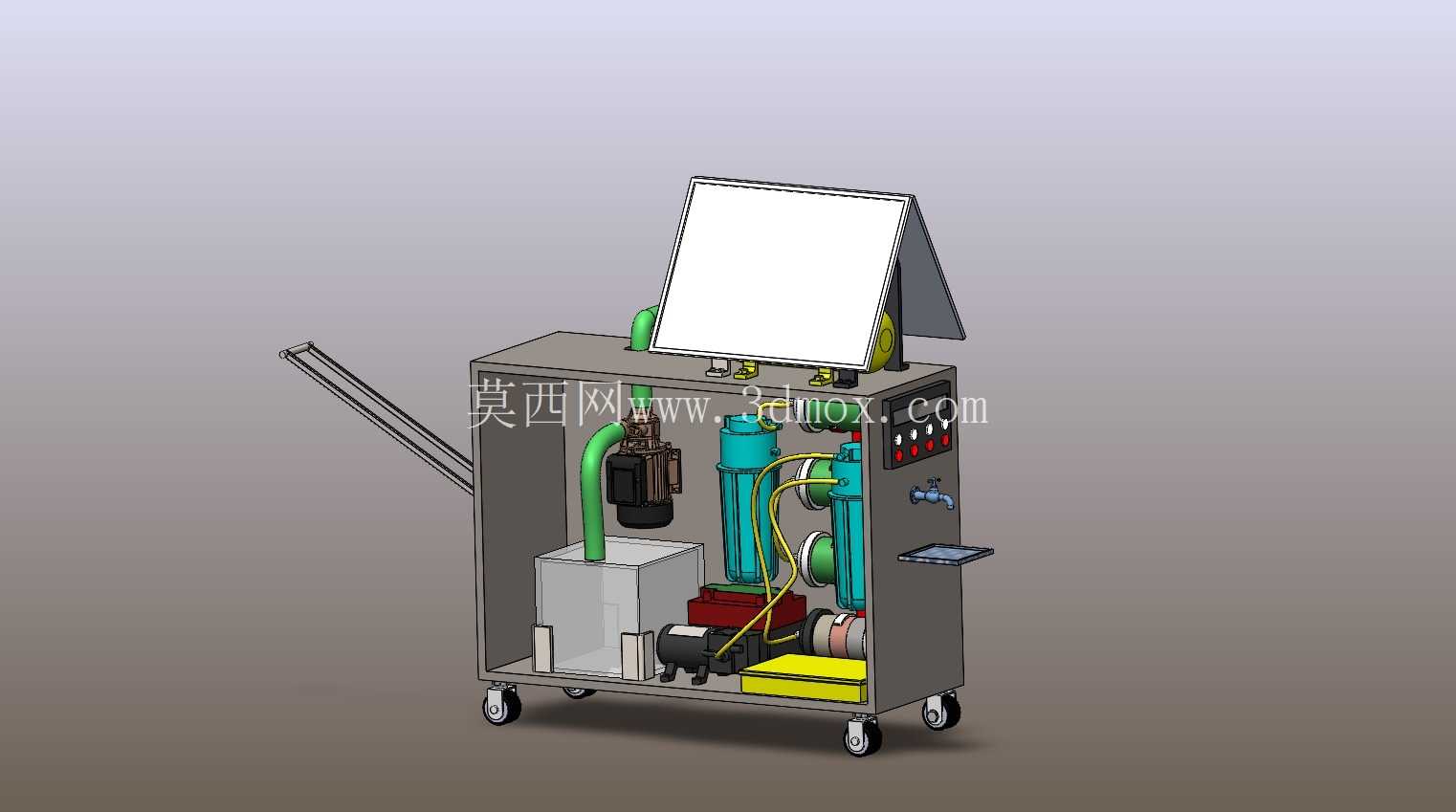

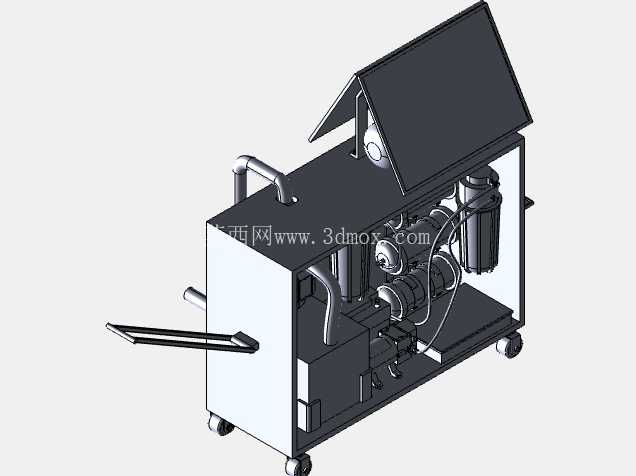

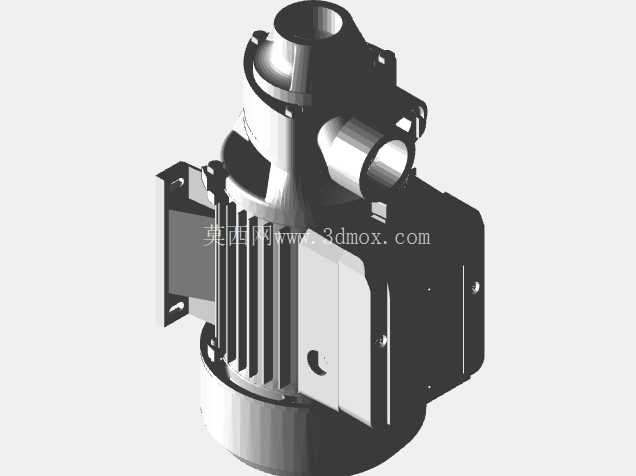

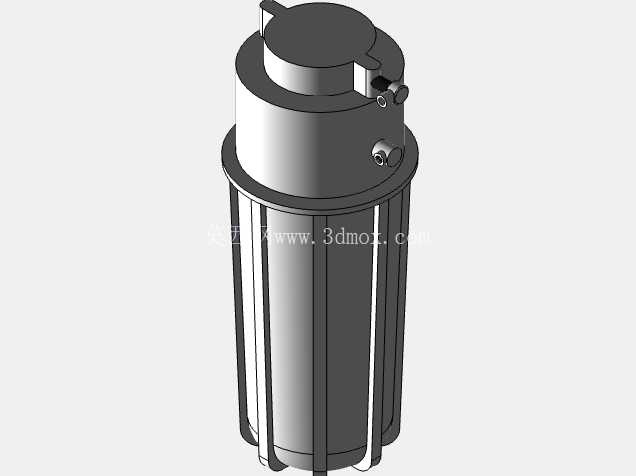

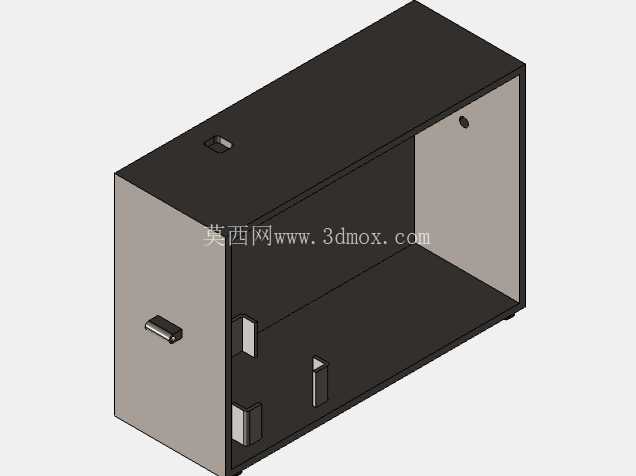

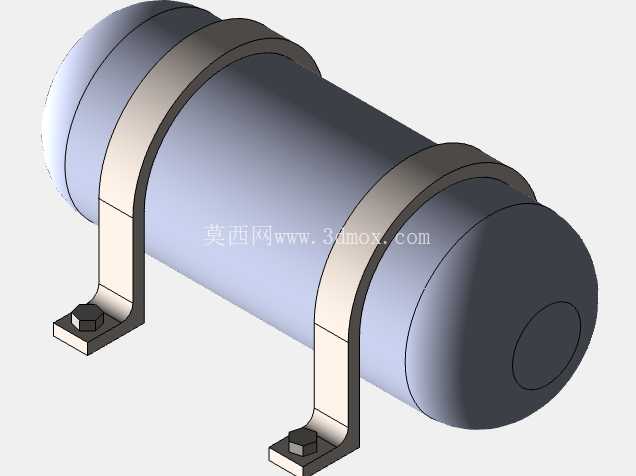

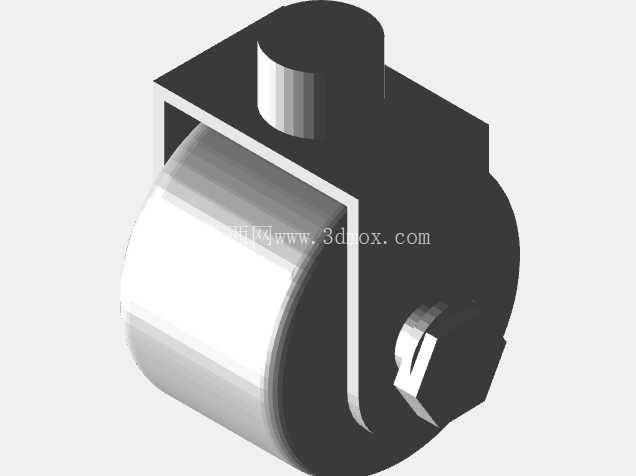

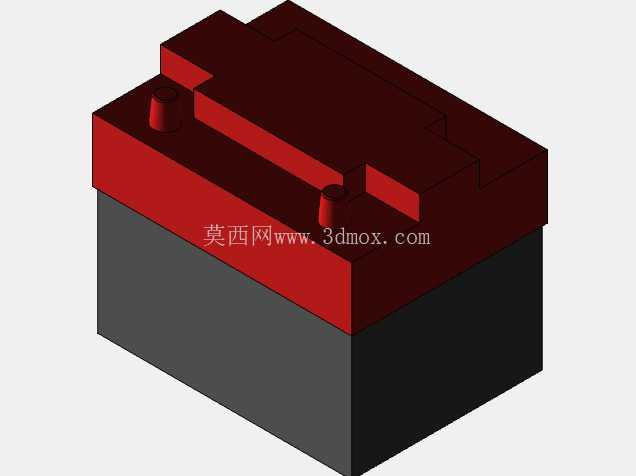

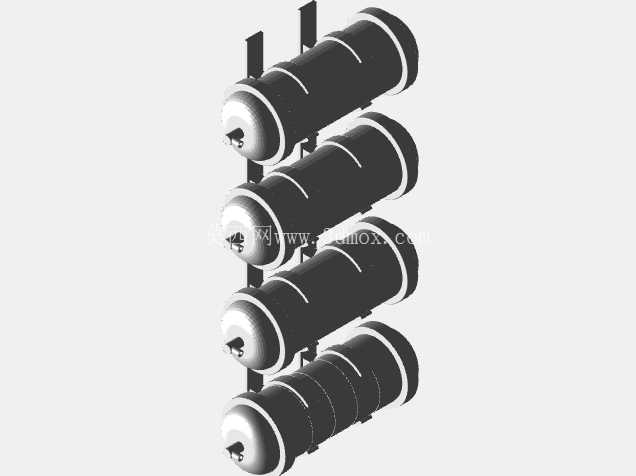

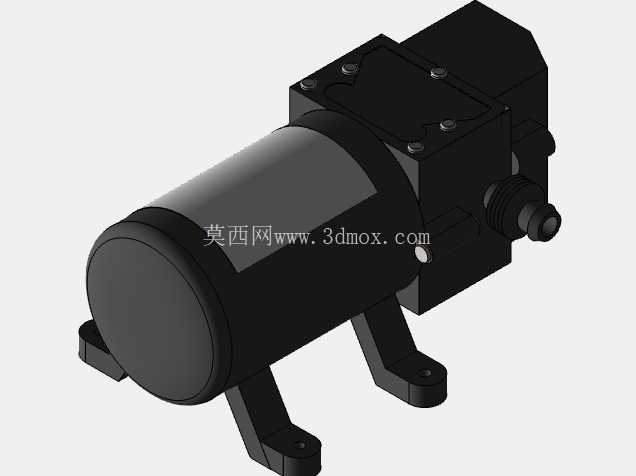

这套移动式海水淡化装置的三维建模，完全围绕偏远无电网沿海区域、海岛临时驻点、沿海应急救灾场景的实际供水需求搭建，区别于固定厂区安装的大型海水淡化设备，整套系统集成在带脚轮的移动式金属机架上，无需做永久性混凝土基础固定，可通过人力短距离推移转场，适配临时作业点频繁变动的使用特性。从结构布局来看，机架采用方钢焊接框架结构，底部配置四个带刹车的万向脚轮，单脚轮额定承载不低于150kg，整套设备满载运行总重量控制在450kg以内，推移时仅需两人配合即可完成位置调整，机架侧面预留的牵引杆结构，也可适配小型作业车辆的短途拖运需求，整体外轮廓尺寸控制在长1200mm、宽800mm、高1400mm范围内，可直接装入普通货运皮卡的货箱，满足跨区域应急调运的装载边界要求。设备顶部倾斜安装的光伏板组件，采用倾角可调的铰接支架结构，可根据部署地点的纬度调整光伏板倾斜角度，最大化接收太阳辐射能，光伏板输出的电能直接接入机架下部的储能与控制模块，无需外接市电即可为整套淡化系统的水泵、控制阀、检测元件供电，在连续晴好天气下可支持设备8小时以上连续运行。机架内部的管路与功能模块采用分层排布设计，最下层布置进水预处理单元，包含粗滤过滤器、进水增压泵，可直接抽取近岸海水或地下苦咸水，先滤除海水中的泥沙、漂浮藻类、大颗粒杂质，避免后续膜元件或蒸馏流道出现堵塞问题；中层布置核心处理单元，同时集成反渗透膜组与低温蒸馏模块，可根据原水水质、环境温度条件切换处理工艺，当环境温度高于25℃、太阳辐照强度充足时，优先采用太阳能热能驱动的低温蒸馏工艺，降低电能消耗，当阴雨天辐照不足时，切换为光伏电力驱动的反渗透工艺，保证供水稳定性；上层布置产水存储与水质检测模块，处理完成的饮用水直接接入密闭储水腔，配套的TDS检测元件可实时监测产水水质，当产水含盐量未达到饮用水标准时，自动切换回流管路将不合格产水送回预处理单元重新处理，避免不合格水输出。整套设备的管路连接全部采用快插式接头，所有功能模块均通过螺栓固定在机架的安装底板上，无需专用焊接工具即可完成模块更换与日常维护，日常运维时仅需定期更换预处理滤芯、检查膜组件污染情况即可，无需专业运维团队长期驻点。在建模过程中，特意规避了固定式海水淡化设备的冗余结构，所有管路走向都沿机架立柱排布，减少不必要的弯头与管路长度，降低水流阻力的同时缩小整体占用空间，光伏板在非工作状态下可向下翻转贴合机架顶面，进一步缩小转场运输时的整体高度，避免运输过程中光伏板被剐蹭损坏。设备侧面预留的检修口采用快拆式门板结构，无需完全拆解机架即可接触到内部所有易损元件，更换滤芯、检修水泵时的操作空间预留充足，符合户外作业设备的快修设计要求。针对沿海高盐雾的使用环境，机架表面全部做环氧富锌底漆加聚氨酯面漆的防腐处理，所有外露金属紧固件均采用316不锈钢材质，避免长期在海边使用出现结构锈蚀问题，管路材质根据输送介质不同做区分，原水输送段采用UPVC管路避免盐雾腐蚀，产水输送段采用食品级不锈钢管路，保证出水水质符合饮用水安全要求。
