带冷却通道的第四级燃气轮机叶片结构

在重型燃气轮机与航空喷气发动机的热端区段，第四级涡轮叶片长期处于高温燃气裹挟、离心载荷持续作用的复杂工况下，是决定整套动力装置热效率与运行寿命的核心部件之一。不同于压气机段的叶片仅需完成气流增压导向，该级叶片直接承接前几级涡轮做功后的高温燃气流，既要将燃气的热能与动能转化为转子旋转的机械能，驱动压气机与外接负载运转，还要在持续的高温冲刷下保持结构尺寸稳定性，避免出现蠕变、热疲劳失效。

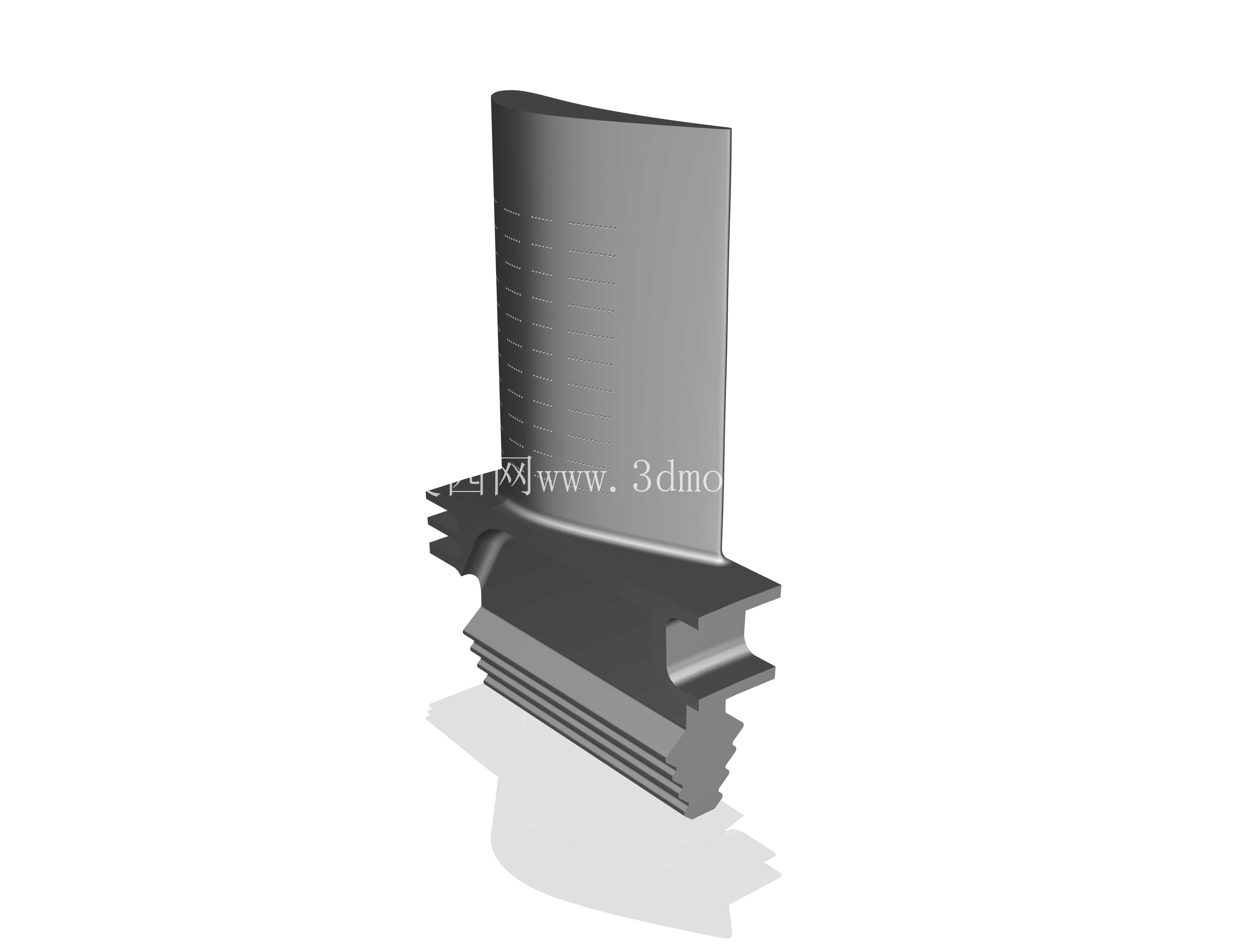

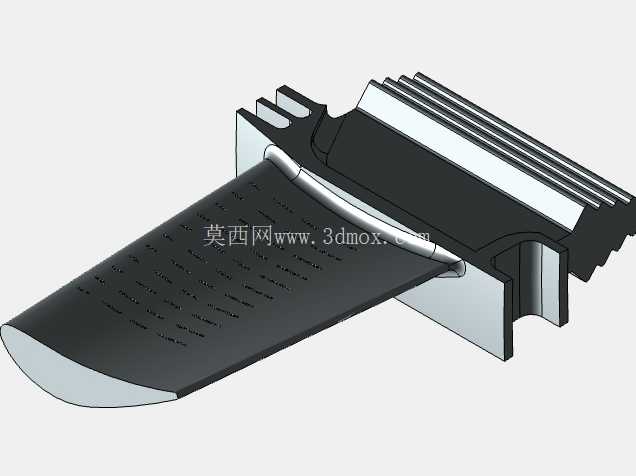

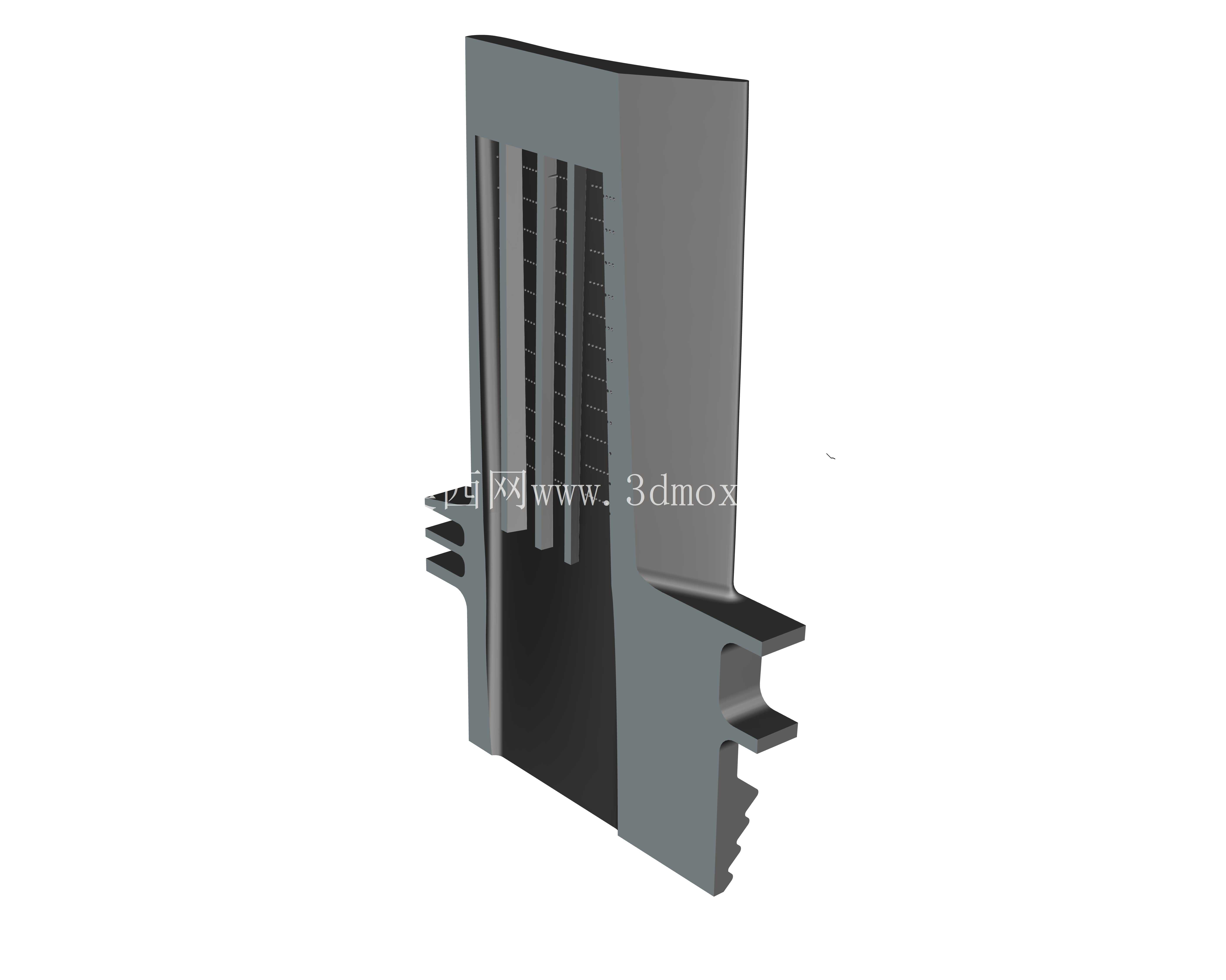

从结构功能来看，这款叶片采用带内部冷却通道的设计思路，叶身型面为符合气动要求的变截面扭叶片，沿叶高方向的型线不断扭转调整，适配不同半径处的燃气流速与气流角，减少气流分离带来的能量损失，同时保证气流以合理角度进入下一级导叶。叶身内部布设的迂回冷却通道，可引入压气机引出的冷却气流，在通道内形成对流换热，带走叶身金属材料蓄积的热量，将叶片本体温度控制在材料许用工作范围内，即便燃气温度超过叶片基体材料的熔点，也能依靠冷却结构维持可靠工作。冷却通道的排布避开了叶身的主应力传递路径，不会因内部开孔大幅削弱叶片的结构强度，同时在叶身表面对应位置设置的气膜孔（模型中已做结构预留）可将冷却气流导出，在叶身表面形成一层低温气膜，隔绝高温燃气直接冲刷叶身金属表面。

叶片根部采用枞树型榫头结构，这是大载荷涡轮叶片常用的连接形式，多道齿形结构可将叶片工作时承受的巨大离心力均匀传递到轮盘的榫槽内，齿面的接触应力分布经过优化，避免局部应力集中导致的齿面压溃或裂纹萌生。榫头的尺寸公差与轮盘榫槽严格匹配，安装时可沿轮盘轴向顺利滑入榫槽，到位后通过锁片结构完成轴向固定，防止机组启停过程中因转速变化、振动导致叶片轴向窜动。叶身与榫头的过渡段做了大圆弧过渡处理，降低该区域的应力集中系数，该区域是叶片离心力与气动弯矩共同作用的高应力区，过渡圆角的曲率经过多轮迭代校核，既不会因圆角过大影响相邻叶片的安装空间，也不会因圆角过小导致应力水平超出材料疲劳极限。

从安装边界来看，叶片装入轮盘后，叶顶与机匣之间预留有合理的径向间隙，间隙值经过气动与结构的协同优化：间隙过大会导致燃气从叶顶间隙泄漏，降低涡轮级的做功效率；间隙过小则会在机组启停、热态变形时出现叶顶与机匣的碰磨，损伤叶顶结构与机匣涂层。叶身的型面精度直接影响涡轮级的气动效率，建模过程中通过曲线命令生成的叶身型线，严格符合气动计算给出的截面坐标点，沿叶高方向的各截面型线平滑过渡，不存在局部的凹凸或折线，保证气流沿叶身流动时的附面层发展稳定，减少流动损失。

在实际机组运行中，这类第四级涡轮叶片的工作转速通常在每分钟数千转，单片叶片承受的离心力可达数吨，同时还要承受燃气脉动带来的交变载荷，以及启停过程中温度快速变化带来的热冲击，因此结构设计时除了满足静强度要求，还要对振动特性进行校核，确保叶片的固有频率避开机组运行时的激振频率范围，避免发生共振导致叶片断裂。冷却通道的流道截面经过优化，保证冷却气流在通道内的流速合理，既不会因流速过低导致冷却效果不足，也不会因流速过高带来过大的冷却气流损失，降低整机效率。叶片的材料通常选用高温镍基合金，部分表面会喷涂热障涂层进一步降低金属基体的工作温度，而模型中完整还原的冷却通道结构、榫头连接结构、叶身气动型面，可直接用于后续的强度校核、气动仿真、工艺编制等工作，为燃气轮机热端部件的设计迭代提供准确的三维结构参考。
