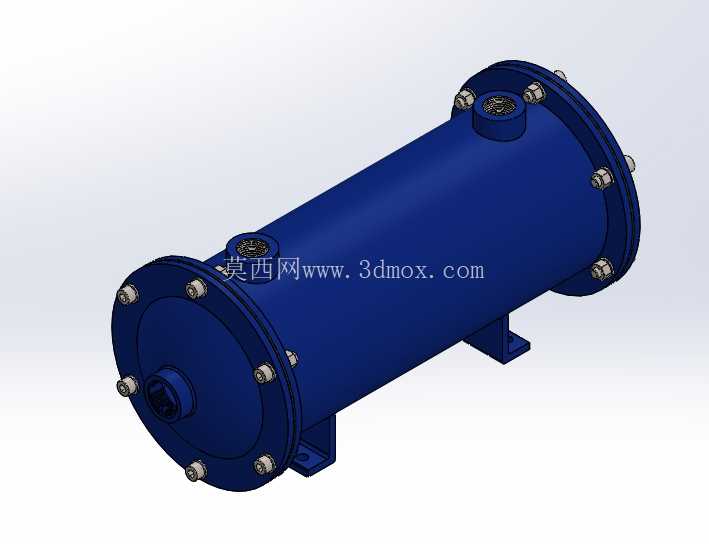

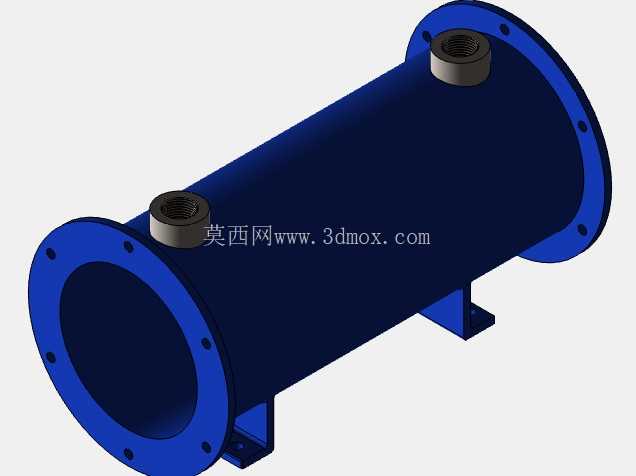

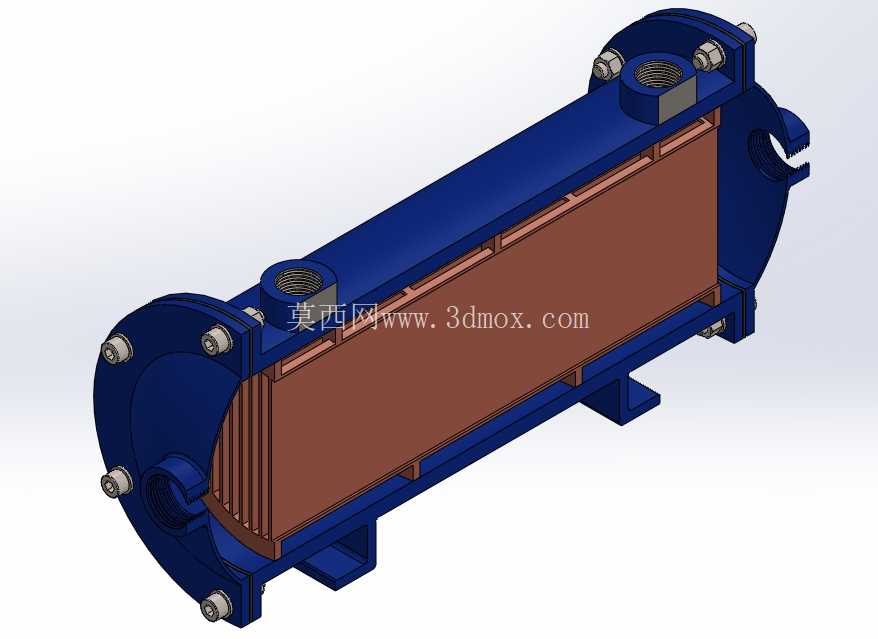

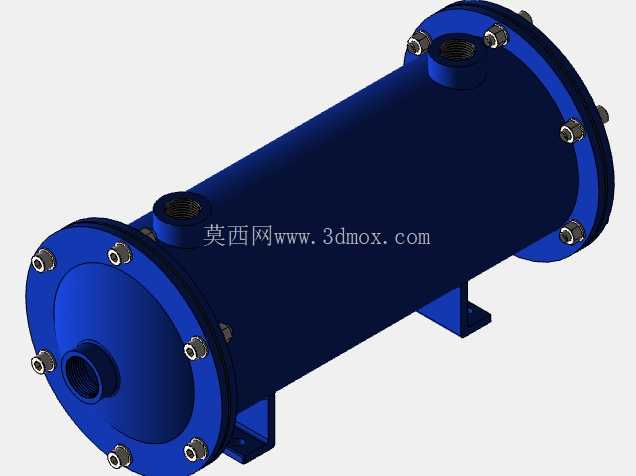

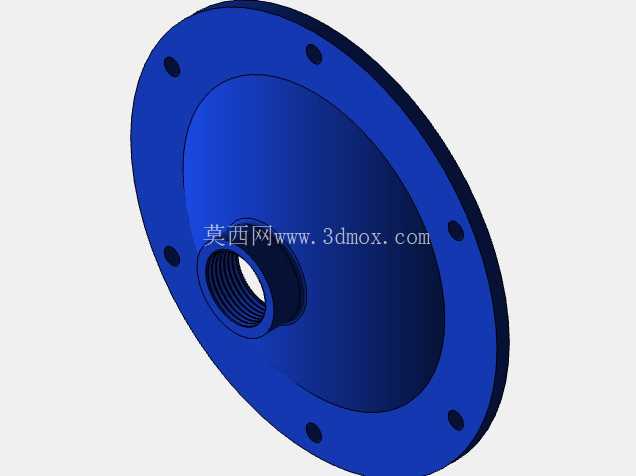

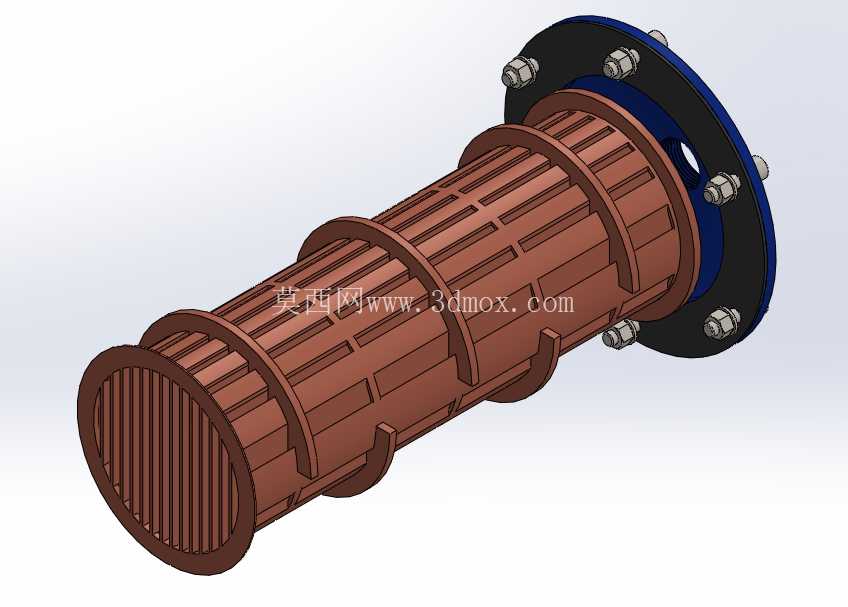

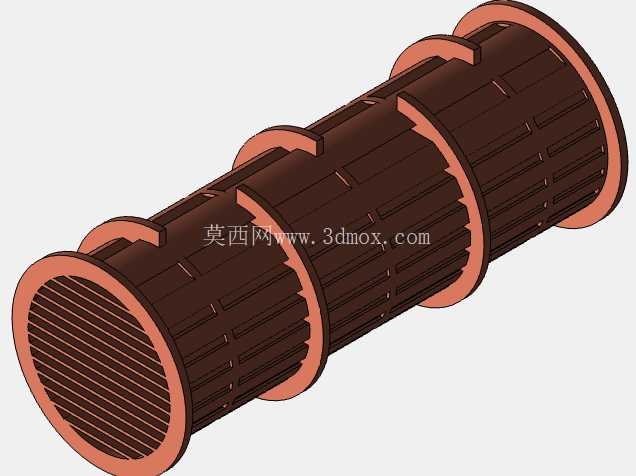

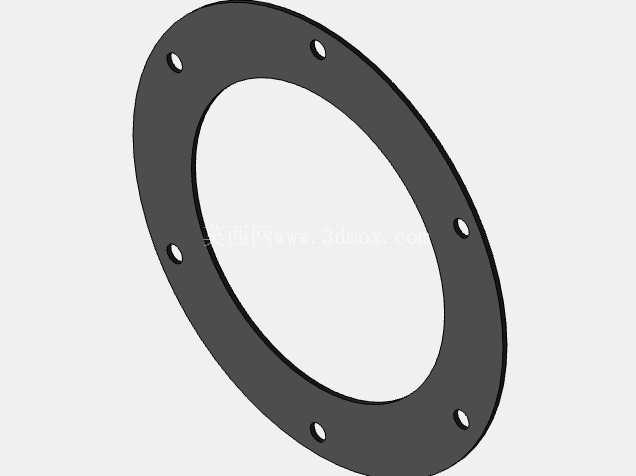

在化工、暖通、动力配套、工业冷却循环系统的现场工况里,壳管式换热设备始终是热量传递环节的核心承载部件,这类设备的结构可靠性直接决定整套系统的热交换效率与长期运行稳定性,本次呈现的三维结构完整还原了卧式壳管式换热器的全部装配细节,从端盖法兰的螺栓排布到鞍式支座的安装定位,都按照实际工程装配逻辑完成建模。从实际应用场景来看,这类结构的换热器可适配液-液、汽-液两种主流换热工况,既可以在工业循环水系统里承担高温介质的冷却降温职能,也能在供热系统里完成低温流体的加热升温,相比板式换热结构,壳管式的承压能力更强,对介质洁净度的适配范围更宽,即便介质带有少量颗粒杂质,也不会出现流道快速堵塞的问题,在石化、电力、集中供热、船舶动力辅机等场景都有大量落地应用。从功能特性上看,该结构采用圆筒形壳体作为承压主体,两端通过法兰与端盖连接,端盖上预留介质进出接口,壳体侧面设置两个管程接口,分别对应冷热介质的流道,管板位置将换热管束与壳体腔室分隔,实现两种介质的独立流动互不串流,换热过程中,一种介质在管束内部流动,另一种介质在壳体与管束之间的腔体内流动,通过管壁完成热量传递,端盖与管板之间的密封结构采用垫片压紧形式,螺栓沿法兰圆周均匀排布,保证各位置压紧力均匀,避免运行过程中出现介质泄漏。设计思路上,整个结构优先考虑承压稳定性与安装维护便利性,壳体采用等径直筒结构,减少应力集中点位,两端法兰的螺栓孔位置做了同轴度约束,保证端盖安装时的对位精度,鞍式支座设置在壳体下方靠近两端的位置,支座上预留安装螺栓孔,安装时可直接通过螺栓将设备固定在基础钢架或混凝土基座上,支座的支撑位置经过受力核算,避开壳体的焊缝区域,避免长期承重导致焊缝开裂。从外形尺寸与安装边界来看,该卧式结构的整体长度与筒体直径比例符合常规工业换热器的设计规范,两端接口的伸出长度预留了管道连接的操作空间,侧面接口的位置避开了支座安装区域,现场配管时不需要额外调整管道走向,设备整体重心落在两个鞍式支座的支撑范围内,安装后不会出现偏载问题,端盖的拆卸空间也做了预留,后期维护更换换热管或清理管程杂质时,不需要将整个设备从基座上拆除,只需拆卸对应端盖的连接螺栓即可完成操作。建模过程中对所有配合面做了公差适配,法兰密封面的粗糙度、螺栓与螺栓孔的间隙、换热管与管板的配合长度都按照实际加工要求做了对应设置,管束的排布采用正三角形排列,在相同筒体直径下最大化换热面积,提升单位体积的热交换效率,壳体上的排气、排液接口位置也做了合理布置,方便设备启动时排空腔体内空气,停机时排净内部残留介质,减少介质对内壁的腐蚀。
- 上一篇:钎焊板式换热装置结构设计
- 下一篇:紧凑型管壳式换热设备结构设计
- 全部评论(0)
- 模板大小: 3.54 MB
- 售价:5金币
- 下载次数: 37
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 换热器
