在低温流体换热的工程场景中,常规钎焊或焊接成型的换热设备往往面临流道加工受限、异形结构成型难度大的问题,这款壳管式换热结构正是针对这类痛点完成的设计,适配小流量低温介质的热量传递需求,可用于小型低温试验台、深空探测配套热控单元、特种低温气体预处理等场景,实现两种不同温度流体之间的高效热量交换,避免冷量或热量的无效损耗。

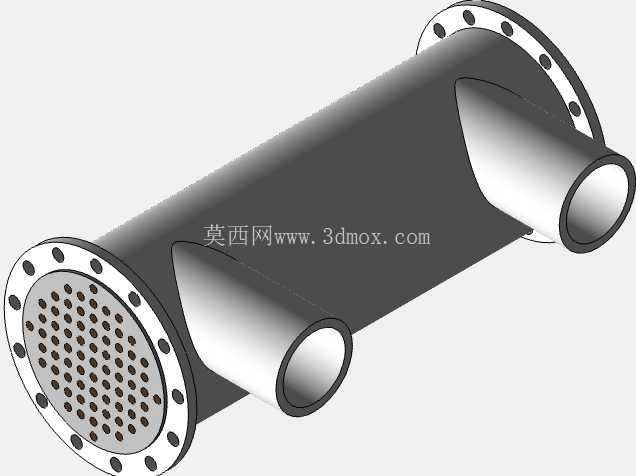

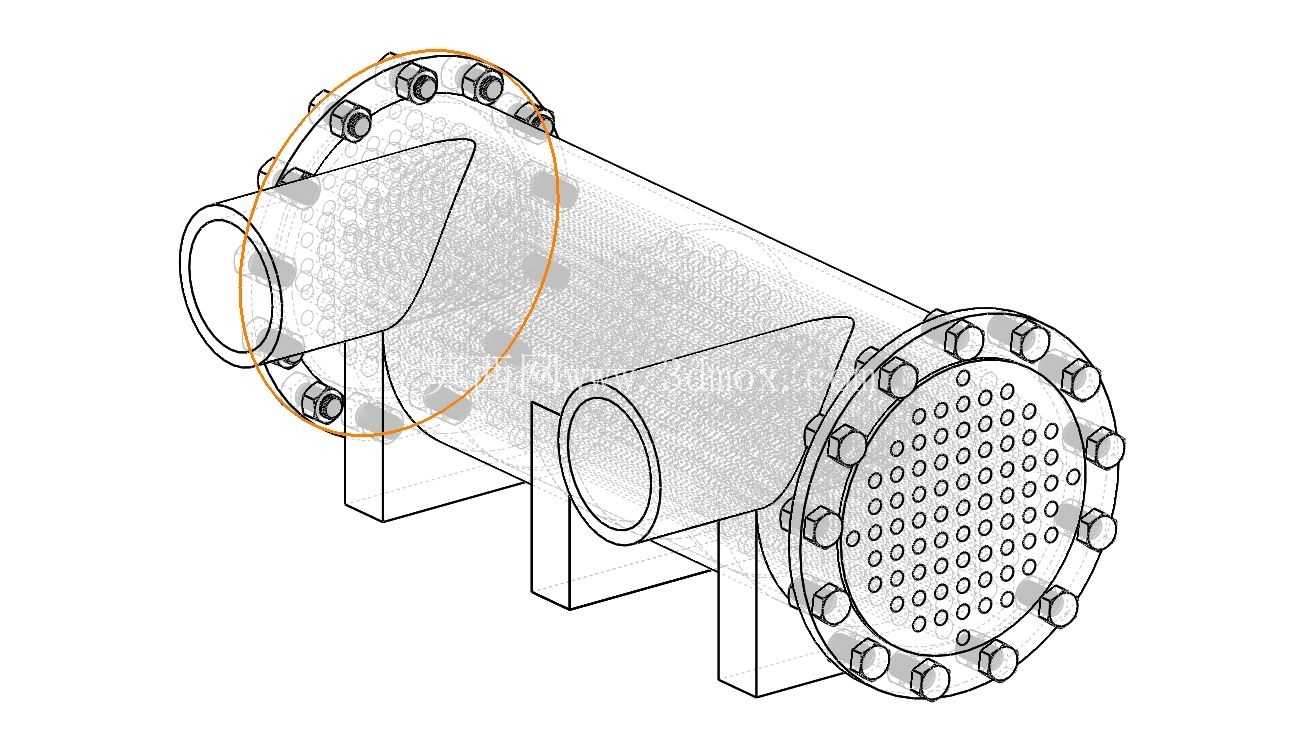

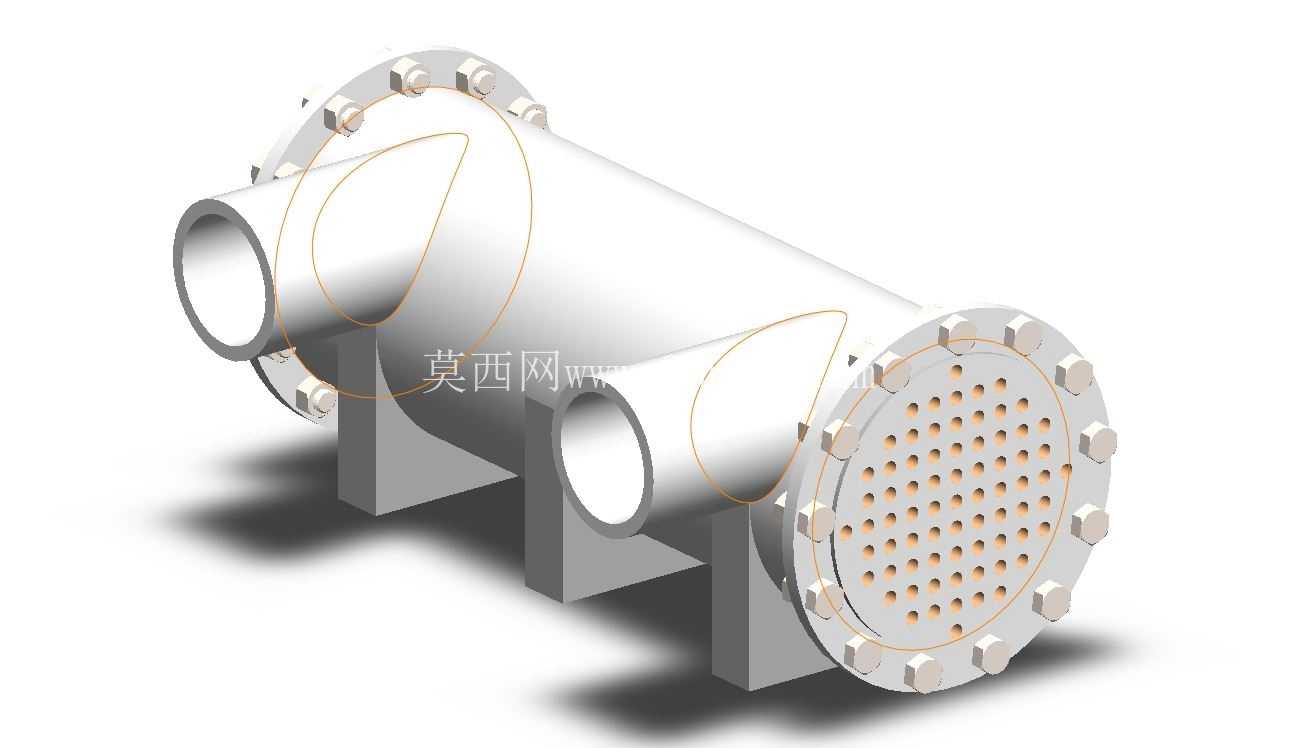

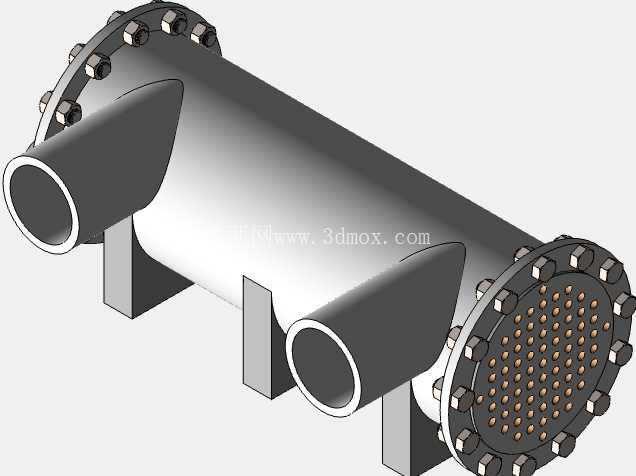

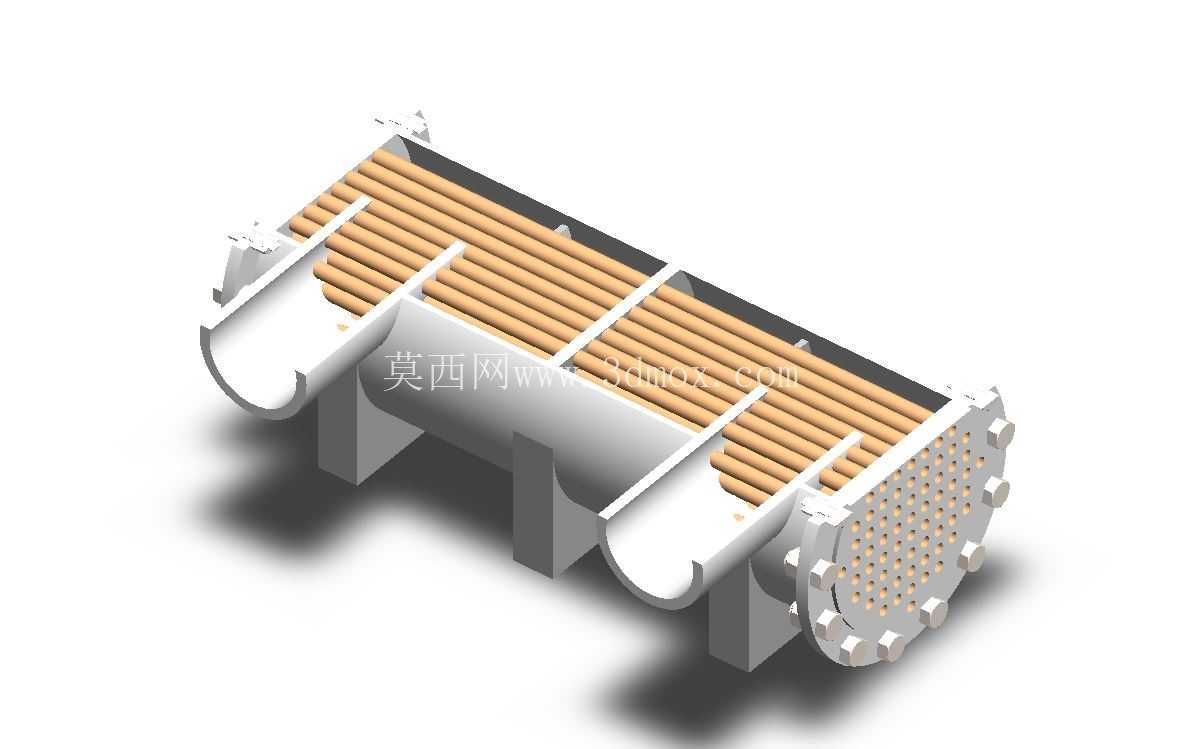

从结构设计逻辑来看,这款设备采用经典的壳程+管程双流通路径布局,主体为卧式圆柱壳体结构,壳体两端通过带螺栓阵列的法兰与端盖实现密封连接,端盖侧密集排布的换热管构成管程流道,两种换热介质分别走壳程与管程路径,通过换热管壁完成热量传递。壳体侧面设置两个异径径向接管,分别作为壳程介质的进出口,接管与壳体采用圆滑过渡的相贯连接结构,减少介质流入壳程时的局部阻力,避免出现流道死角导致的介质滞留问题;壳体底部设置两个对称的支撑支座,支座采用直板型支撑结构,与壳体外壁贴合焊接,支座底部预留安装螺栓孔位,可直接固定在安装基础或设备机架上,安装时需保证壳体水平度偏差控制在允许范围内,避免壳程介质出现偏流影响换热效率。

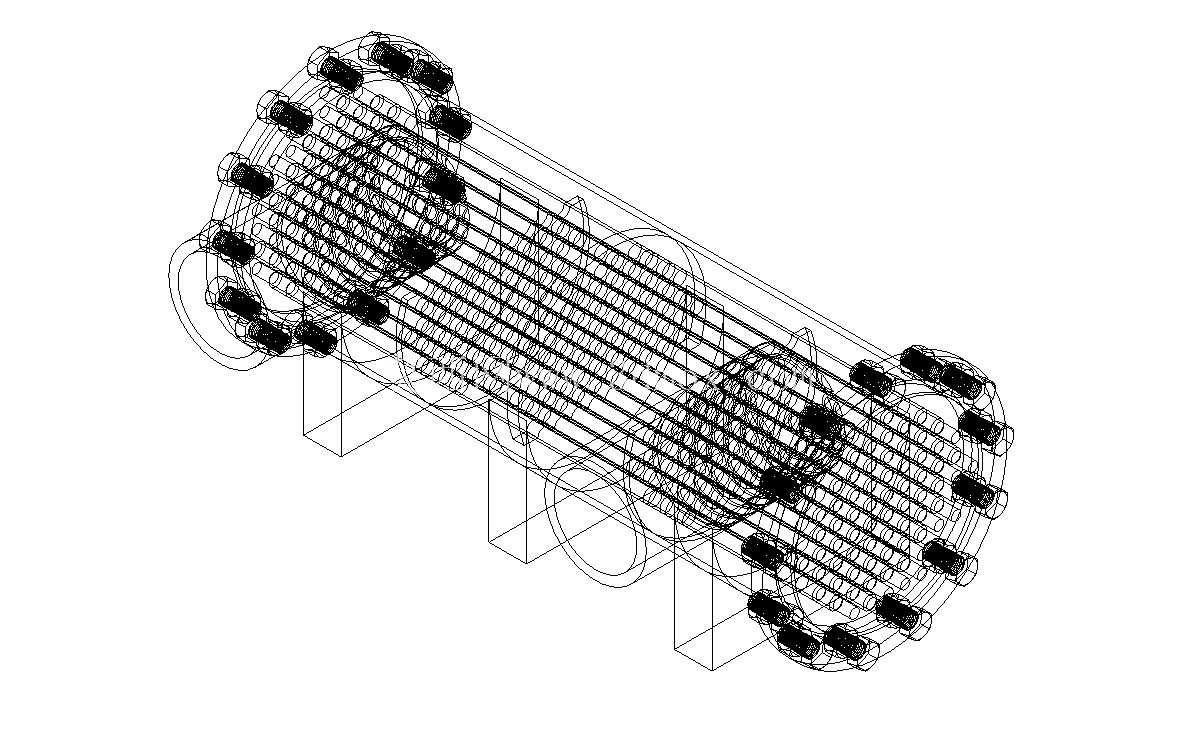

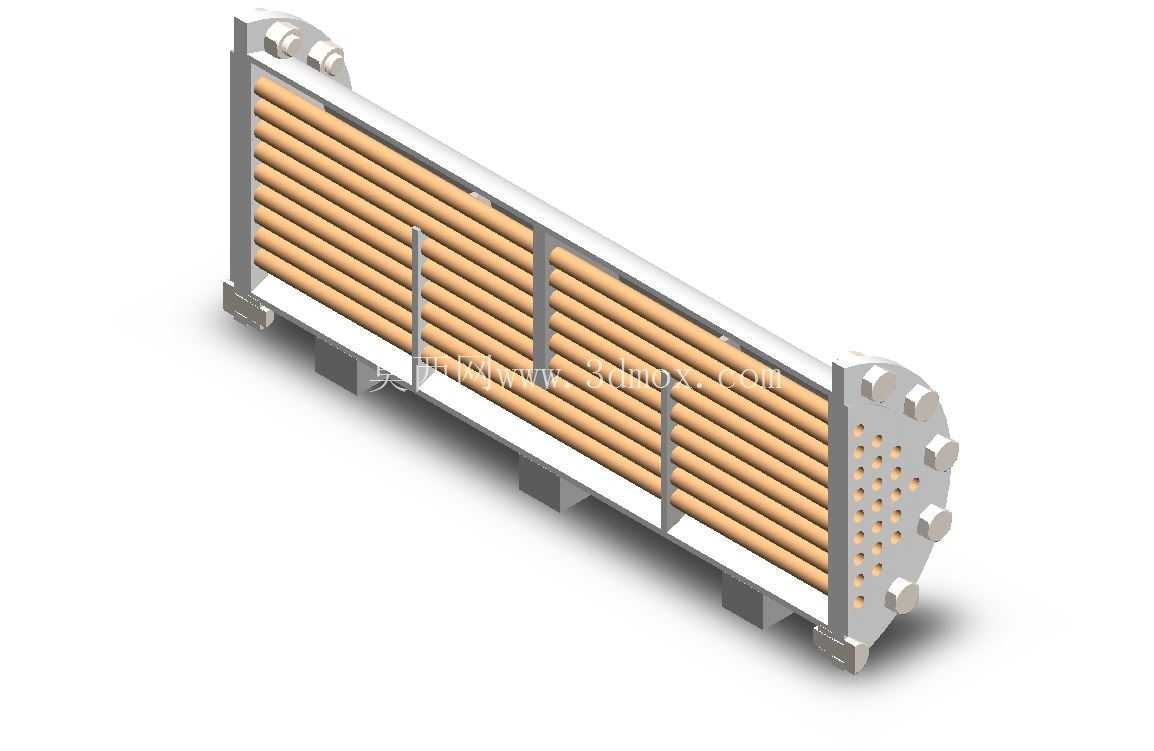

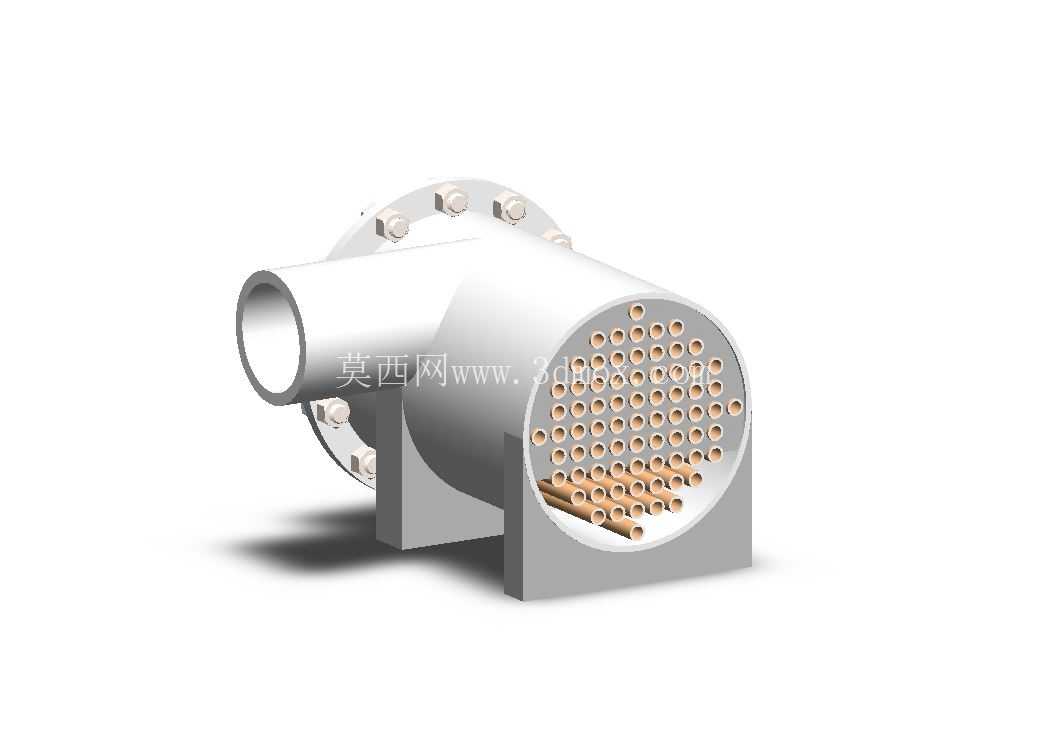

设计过程中充分考虑了金属3D打印的工艺特性,采用直接激光烧结金属的成型方案,无需额外设计复杂的焊接工装,换热管与管板、壳体与接管、支撑结构均可实现一体化成型,减少了传统管壳式换热器加工过程中管板焊接、胀接的工序,也避免了焊接位置在低温工况下容易出现的应力泄漏问题。换热管采用正三角形密集排布方式,在有限的壳体截面内最大化换热面积,同时控制管间流速在合理区间,既保证换热效率,也避免流速过高带来的过大压降。法兰位置的螺栓孔采用均匀圆周排布,匹配标准紧固件的安装尺寸,端盖与法兰之间预留密封件安装槽位,可适配低温工况下的密封垫片,保证低温介质输送过程中的密封可靠性。
从安装边界来看,设备整体为卧式布局,轴向长度与壳体直径的比例经过优化,既保证足够的换热行程,也控制整体占地面积,安装时需在两端法兰位置预留足够的螺栓拆装空间,侧面接管位置预留管道连接的操作空间,底部支座的安装孔位间距经过精准核算,可适配常规型钢机架的安装尺寸。设备的进出口接管管径经过流速核算,匹配对应流量下的介质流速要求,避免接管位置出现局部节流导致的冷量损失。针对低温应用场景,设计时也考虑了结构的冷缩变形补偿,壳体与支撑座的连接位置预留了微小的变形余量,避免低温下材料收缩产生的结构应力导致焊缝或成型位置出现开裂。
不同于常规管壳式换热器采用多段焊接组装的结构,这款一体化打印的换热结构减少了大量的连接密封点,降低了低温工况下介质泄漏的风险,同时内部流道可以根据换热需求做局部的流道优化,比如在壳程内部设置微小的导流结构,引导壳程介质横向冲刷换热管,减少壳程的流动死区,提升整体换热系数。对于小批量、特殊工况的换热设备需求来说,这种设计方案省去了开模、定制焊接工装的成本,成型后的结构致密度高,材料性能满足低温工况下的强度要求,可直接经过后处理、耐压测试后投入使用。在实际选型应用中,可根据具体的介质流量、换热负荷参数,等比例缩放壳体直径、换热管数量、轴向长度等尺寸,匹配不同的工况需求,支撑结构的形式也可以根据实际安装空间做适应性调整,比如改成侧装支座或者吊装结构,适配不同的安装场景。
