力士乐Aventics紧凑型气动气缸结构

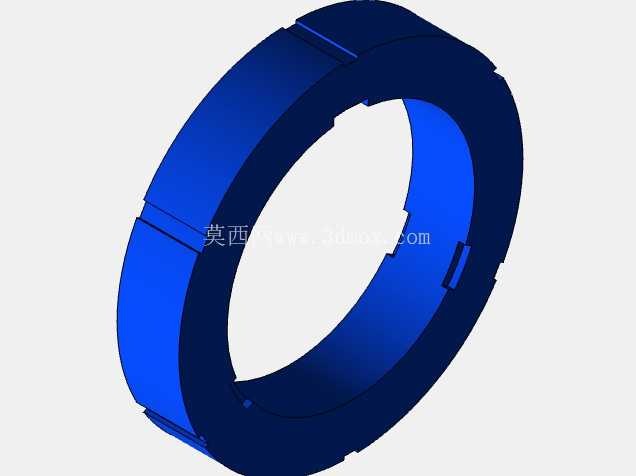

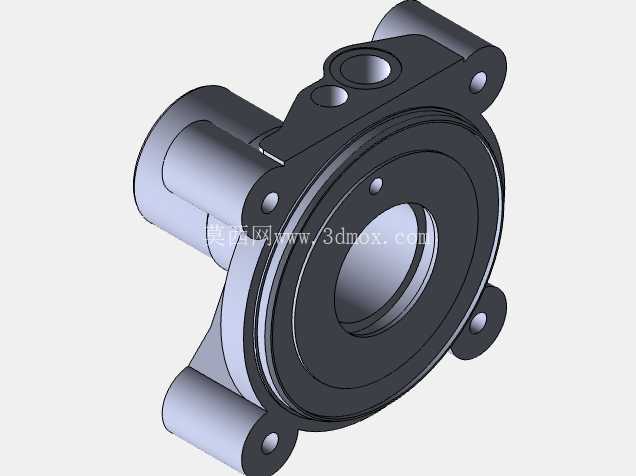

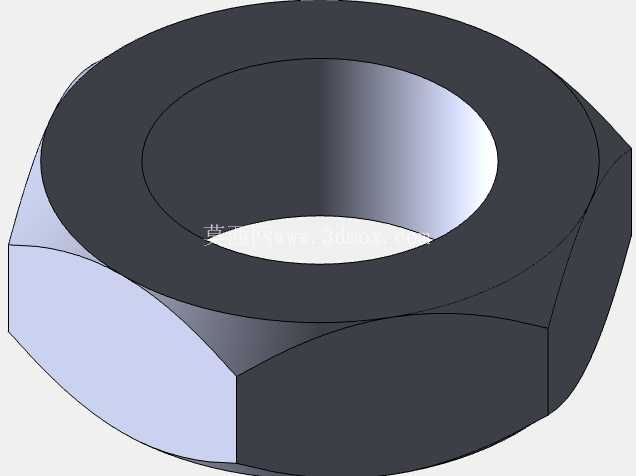

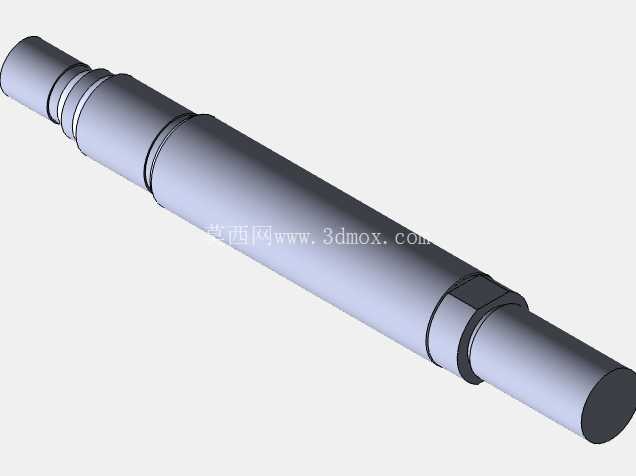

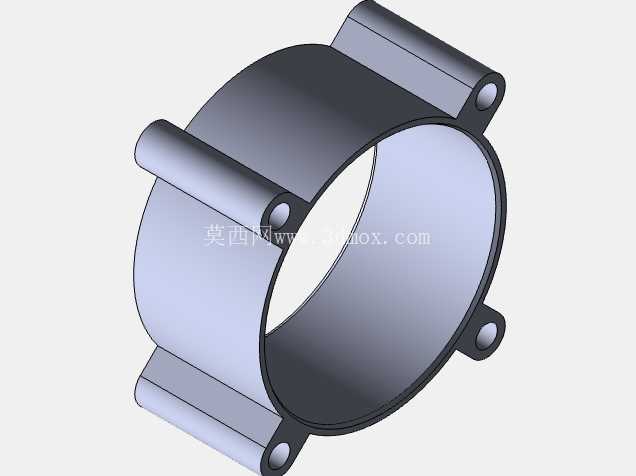

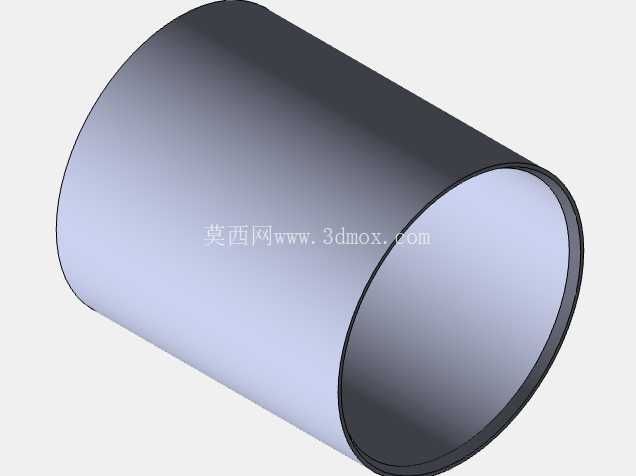

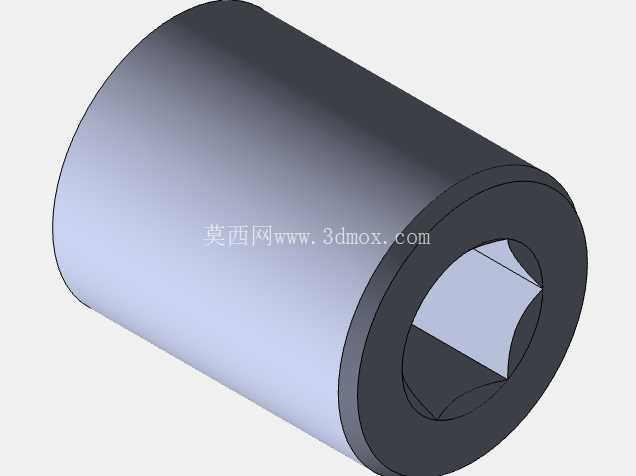

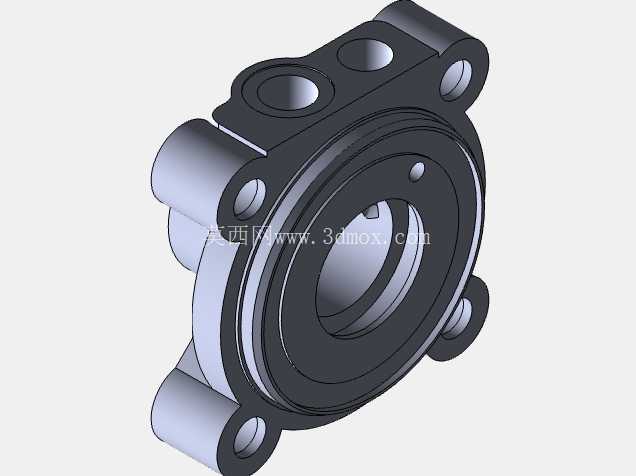

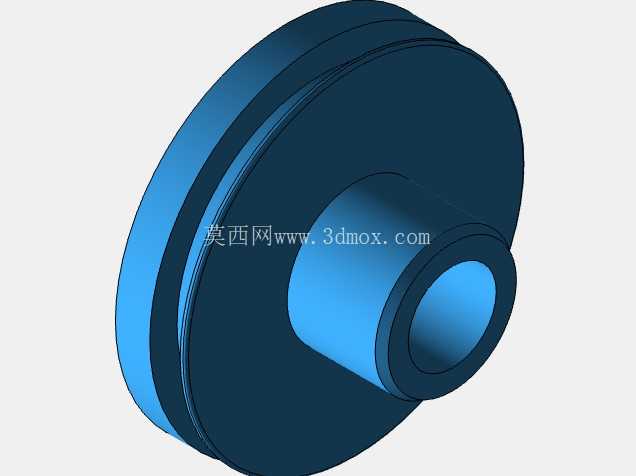

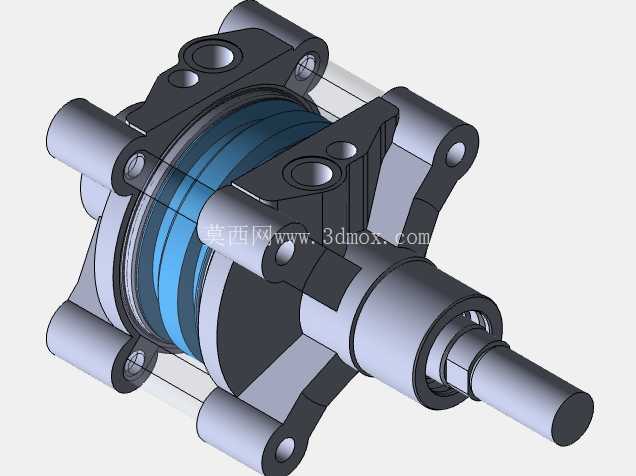

这款气动执行元件的三维结构完整还原了安沃驰紧凑型气缸的内部构造与外部安装特征，在自动化生产线的气动回路设计中，这类元件承担着直线往复动力输出的核心作用，常见于汽车冲压线的工件顶升、夹具夹紧、工位推移等工序，也广泛适配电子制造、包装设备的短行程高频动作场景。从结构设计逻辑来看，这款气缸采用了集成式端盖与缸筒的紧凑布局，相比传统拉杆式气缸，整体径向尺寸压缩了近30%，能够在狭小的设备安装空间内完成布置，比如冲压模具内部的顶料机构、机械手末端的夹紧模组这类对安装边界有严格限制的位置，不需要额外预留过大的装配余量。缸体两侧的安装耳座采用了一体化加工的定位孔设计，孔位公差控制在IT7级精度范围内，安装时可以直接通过定位销完成与设备基座的精准对位，避免额外的调整工序，同时耳座的受力面做了加厚处理，能够承受6.3bar工作压力下的最大输出推力，不会出现长期负载后的安装面变形问题。内部活塞组件采用了椭圆形密封结构设计，相比传统圆形密封，接触应力分布更均匀，在无压力缩回工况下也能保证密封件的预紧力，不会出现低速爬行的问题，缓冲结构采用了可调式弹性缓冲，缓冲行程覆盖60%的总行程范围，在活塞到达行程端点前可以逐步降低运动速度，减少端点冲击，适配高频往复动作的工况需求，不会因为长期冲击导致端盖松动或者密封件过早磨损。导向部分配置了滑动轴承与磁性活塞组合结构，滑动轴承采用铜基含油材质，不需要额外添加润滑脂就能保证长期运行的导向精度，活塞杆的径向跳动量可以控制在0.02mm以内，适合需要精准线性运动的工位，比如工件的精准推送、定位销的插拔动作，磁性活塞可以配合缸筒外侧的磁性开关完成行程位置检测，不需要额外加装外置位移传感器，简化了设备的电气布线结构。不同系列的气缸在尺寸覆盖上做了明确的场景划分，紧凑型系列缸径覆盖8mm到100mm区间，小缸径型号适配轻负载的快速动作场景，大缸径型号可以满足大推力的夹紧、顶升需求；导向型气缸缸径覆盖10mm到100mm区间，加长的导向套结构可以承受一定的径向负载，适合有侧向力的作业场景，比如模具侧抽芯动作；无杆气缸系列缸径覆盖16mm到80mm区间，没有伸出的活塞杆结构，能够节省近一半的安装长度，适合长行程、安装空间受限的物料推移场景；型材气缸系列缸径覆盖32mm到125mm，符合ISO 15552安装标准，可以和同规格的其他品牌气缸直接互换，不需要修改设备的安装孔位；圆形气缸系列缸径覆盖32mm到63mm，采用外螺纹活塞杆设计，安装方式灵活，可以选择底座安装、U形摆轴安装、耳轴安装等多种形式，适配不同的摆动或直线动作需求；拉杆式气缸系列缸径覆盖32mm到125mm，符合ISO 15552标准，拉杆结构的缸体强度更高，适合在有轻微振动的工况下使用。在三维建模过程中，所有密封槽的尺寸、安装孔的位置度、缸筒与端盖的配合公差都严格按照产品样本的参数进行还原，内部的活塞、缓冲密封圈、导向轴承都做了独立的零件建模，可以直接用于气动回路的运动仿真，验证气缸动作过程中与周边设备的干涉情况，也能用于设备维修时的备件拆解示意，帮助运维人员快速理解内部结构，完成密封件更换、故障排查等工作。在设备选型阶段，通过这个三维模型可以直接提取气缸的外形尺寸、安装孔位坐标、活塞杆伸出长度等参数，直接导入设备整体装配中完成布局设计，不需要反复核对二维样本的尺寸数据，减少设计阶段的尺寸匹配错误，缩短设备的设计周期。
