剖分式滑动轴承支座结构设计方案

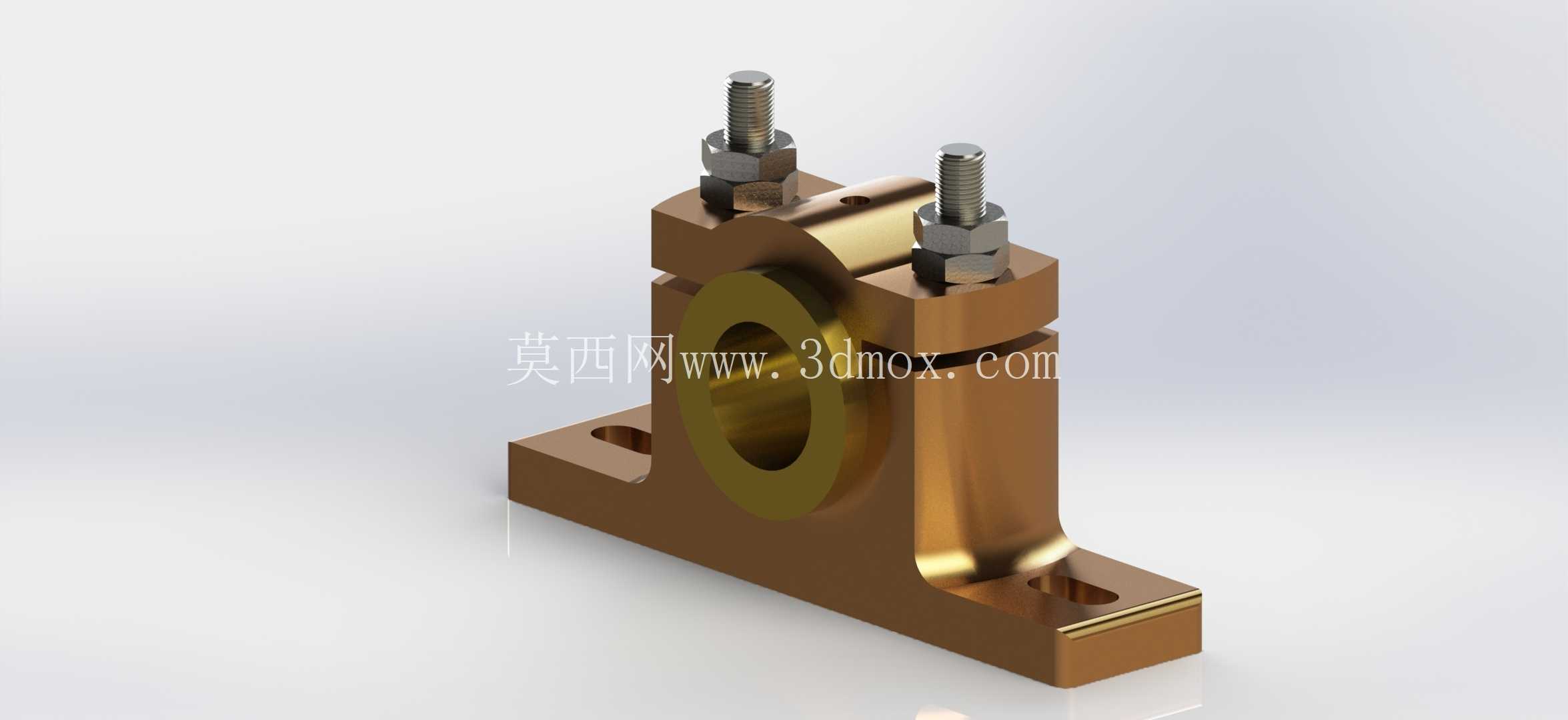

在各类中低速重载传动场景中，轴系的径向支撑稳定性直接决定整套设备的运行寿命与传动精度，这类剖分式滑动轴承支座正是针对轴系安装维护便利性需求开发的支撑部件，广泛应用于输送线传动辊、中小型冲压设备曲轴支撑、农业机械传动轴系、通用机床辅助传动轴等需要定期拆检轴瓦、无需整轴抽出即可完成维护的工况场景。和整体式轴承座相比，这种上下剖分的结构最大的优势在于轴系装配时不需要从轴端逐一套装支撑件，对于长轴、多支撑点轴系、轴端已经预装联轴器或齿轮的装配场景，能大幅降低现场装配的作业难度，后期轴瓦磨损更换时也无需拆解轴端连接部件，直接拆开上盖即可完成易损件更换，能有效缩短设备停机维护的时长。

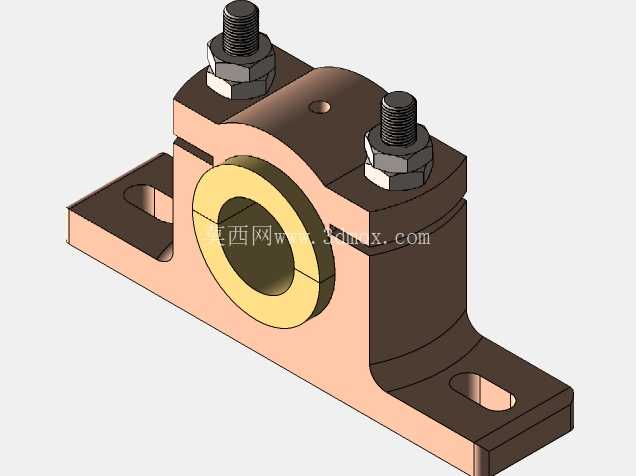

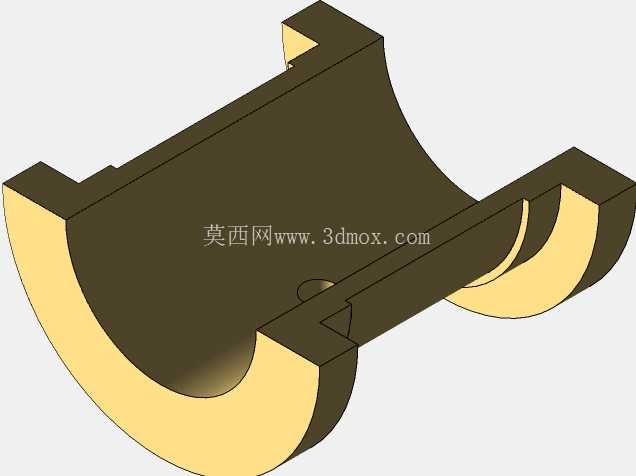

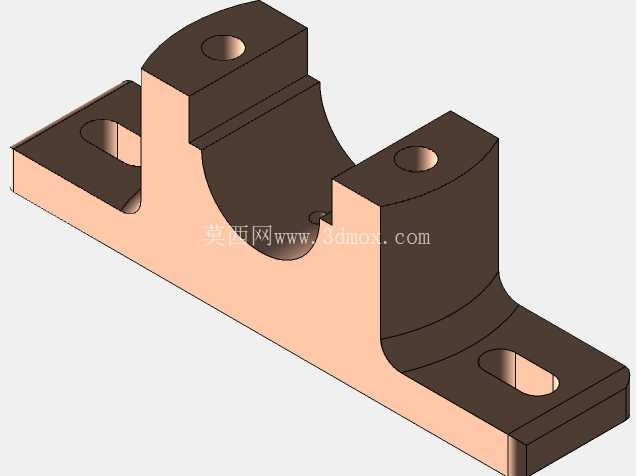

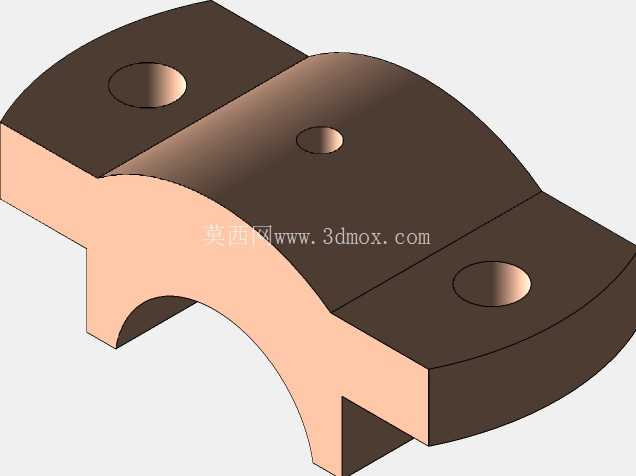

从结构功能来看，该支座主要承担轴系的径向载荷承载功能，底座部分设置的两个长圆形安装孔，是为了适配安装基面的孔位公差，装配时可以在小范围内调整支座的轴向位置，抵消轴系加工或基座焊接带来的位置累积误差，安装孔的沉台设计可以让紧固螺栓的头部完全沉入底座内部，避免螺栓突出影响支座与安装基面的贴合度，保证支撑面的接触刚度。上下轴承盖与底座的结合面采用精密铣削加工，配合两个贯穿的螺栓组件实现锁紧，螺栓上配套的双螺母结构可以起到防松作用，在设备存在振动冲击的工况下，避免锁紧螺母回松导致轴承间隙变大，装配时可以通过调整螺栓的锁紧力矩，精准控制轴瓦与轴颈的配合间隙，兼顾轴系转动灵活性与支撑刚性。中间的轴瓦安装腔为圆柱形通孔，适配对应轴径的铜质轴瓦，轴瓦与腔体采用过盈配合装配，避免轴瓦在腔体内随轴转动出现跑圈问题，轴承上盖预留的油槽位置可以加注润滑脂，在轴颈与轴瓦之间形成稳定油膜，降低转动过程中的摩擦磨损。

设计过程中首先需要明确轴系的额定径向载荷，根据载荷大小计算底座的壁厚、连接螺栓的公称直径，确保在1.5倍额定载荷下结构不会出现塑性变形；其次要匹配对应轴径的轴瓦尺寸，保证安装腔的圆柱度公差控制在0.02mm以内，避免轴瓦装配后出现变形导致抱轴问题；安装孔的中心距需要适配常见的型材安装基面或设备预埋板的孔位规范，长圆孔的长度方向沿轴系的轴向设置，调整范围控制在±5mm，既满足装配调整需求，也不会因为孔过长导致支座支撑刚度下降。整体外形的安装边界需要注意，底座的总宽度要小于轴系相邻部件的最小间距，避免安装时与周边的齿轮、带轮等传动件发生干涉，轴承上盖的顶部高度要预留足够的扳手操作空间，方便后期维护时拆装锁紧螺栓，不需要额外拆除周边部件即可完成操作。

实际选型应用时，需要根据轴的转速、载荷性质确认是否适配这类滑动轴承支座，对于转速超过1500r/min、存在较大轴向载荷的工况，需要额外搭配轴向定位部件，该支座本身仅承担径向支撑功能；装配时要保证两个配对使用的支座同轴度公差控制在0.03mm以内，避免轴系运行过程中出现别劲问题，导致轴瓦异常磨损；日常维护时可以通过上盖的注油孔定期补充润滑脂，观察结合面是否存在漏油、螺栓是否出现松动，当轴瓦磨损量超过配合间隙允许值时，拆开上盖即可更换轴瓦，不需要重新调整整根轴的安装位置，大幅降低维护作业的工作量。这类支座的材质通常采用铸铁铸造后时效处理，消除铸造内应力避免长期使用后出现变形，加工过程中结合面需要进行刮研处理，保证上下盖合装后腔体的圆度符合装配要求，连接螺栓采用8.8级高强度螺栓，满足重载冲击工况下的锁紧强度要求。
