带散热风叶有刷直流电机装配结构

这套有刷直流电机的装配结构，在小型动力输出场景里的适配性非常广，从桌面级小型传动设备、车载辅助散热单元，到教学演示用的电机原理教具、小型电动工具的动力核心，都能见到同结构产品的实际落地。日常做结构选型的时候，很多工程师容易忽略电机内部的装配干涉问题，这套模型把所有配合边界都做了精准还原，能直接用来核对安装位的尺寸公差，不用再反复拆解实物测绘。

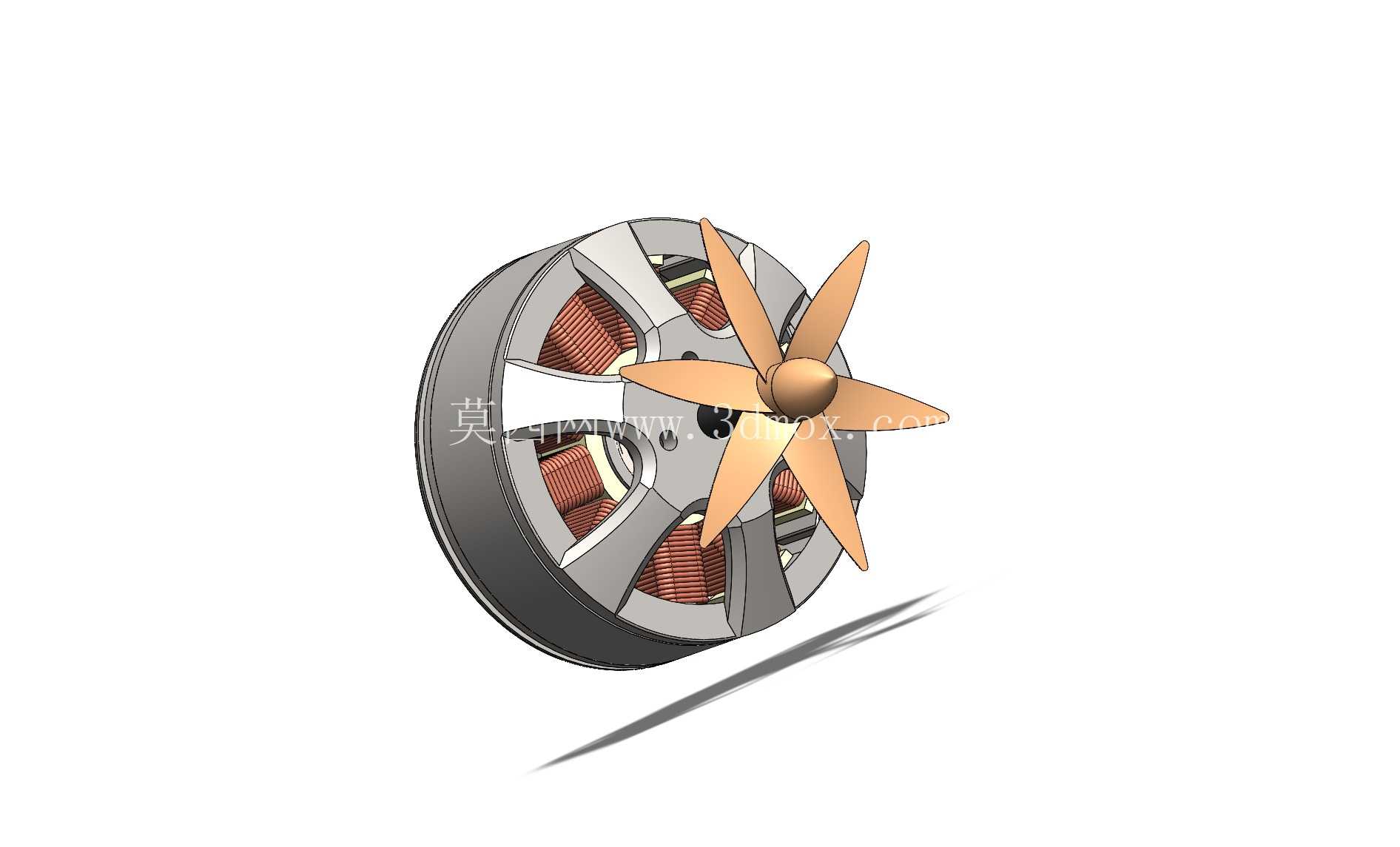

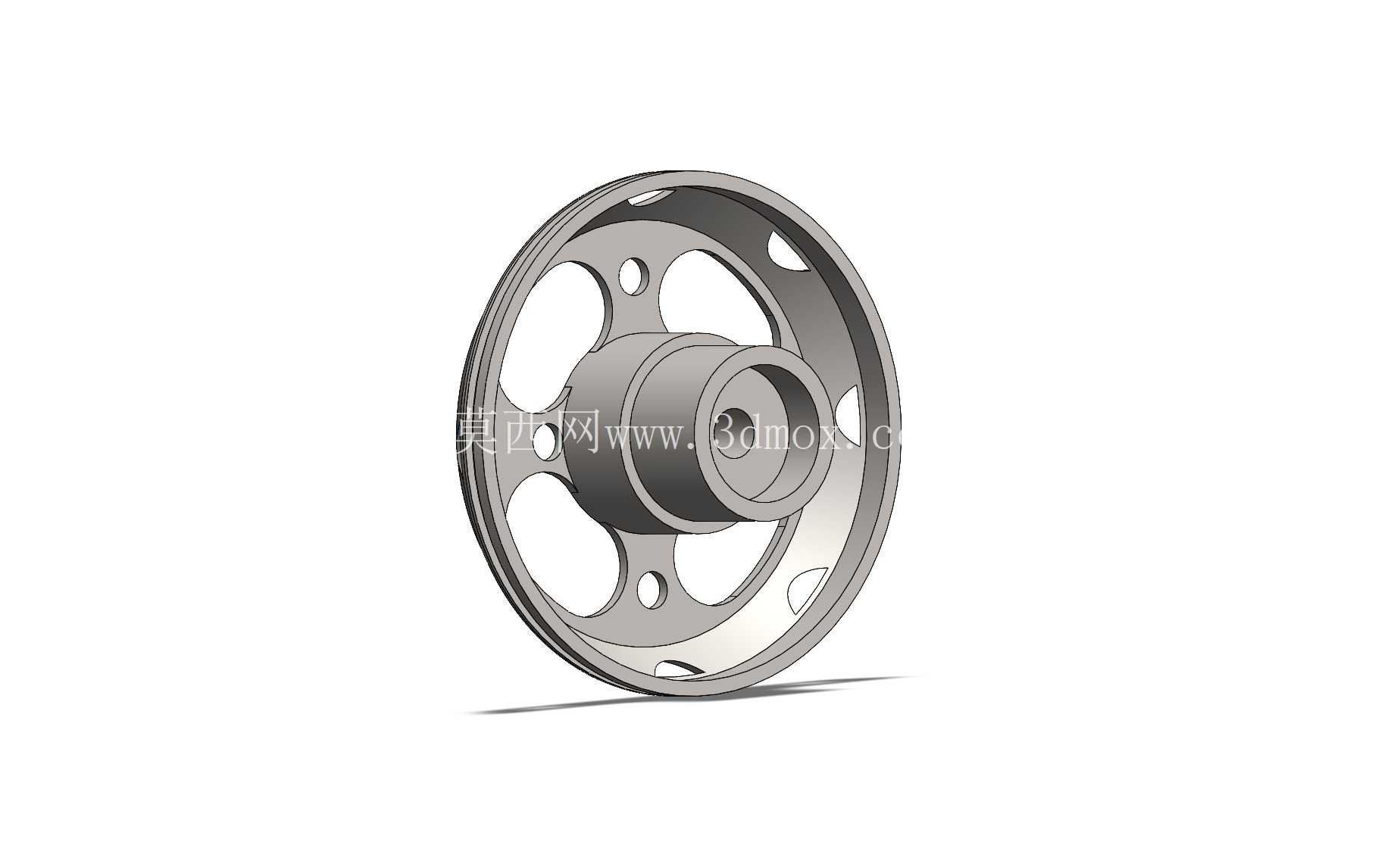

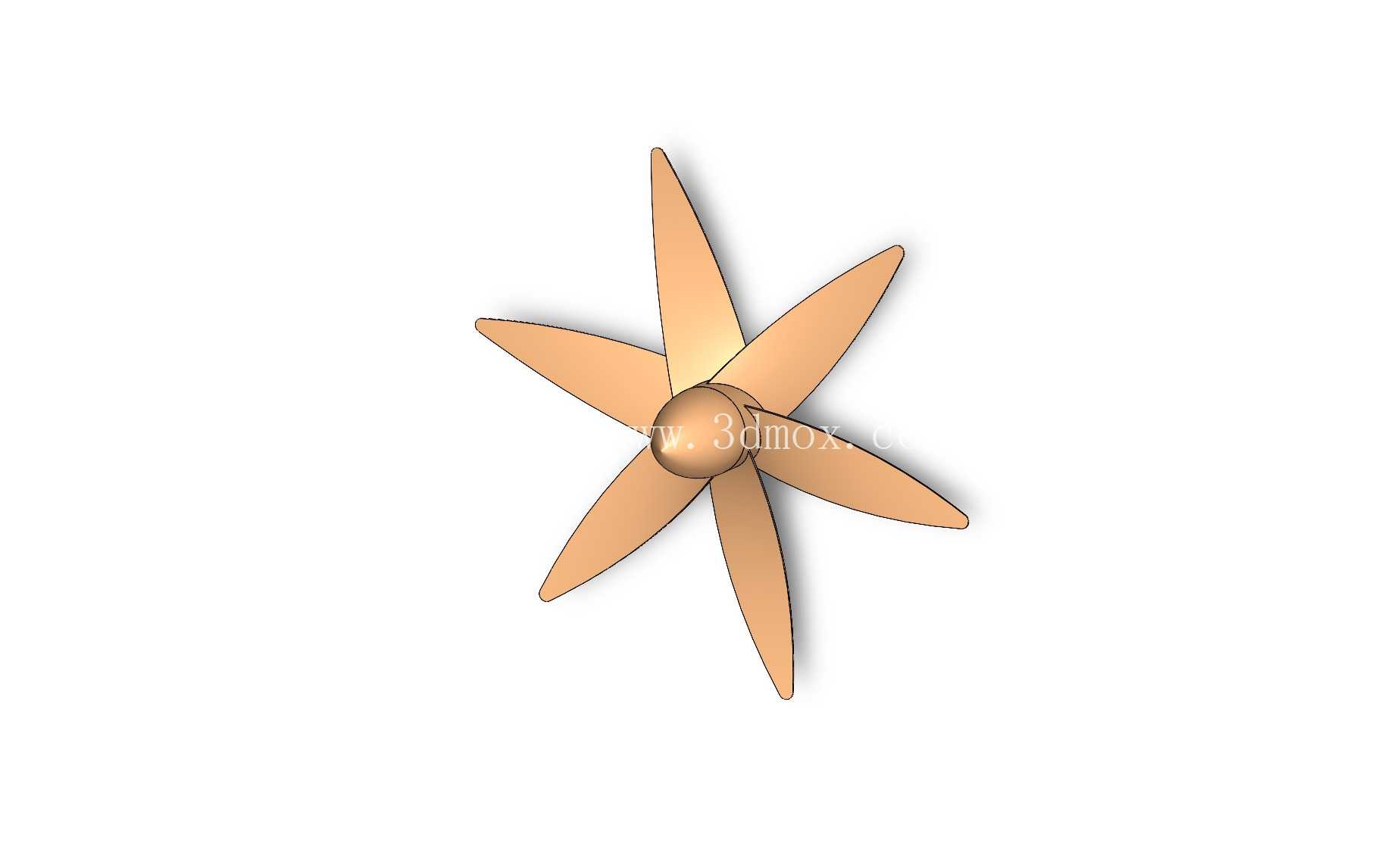

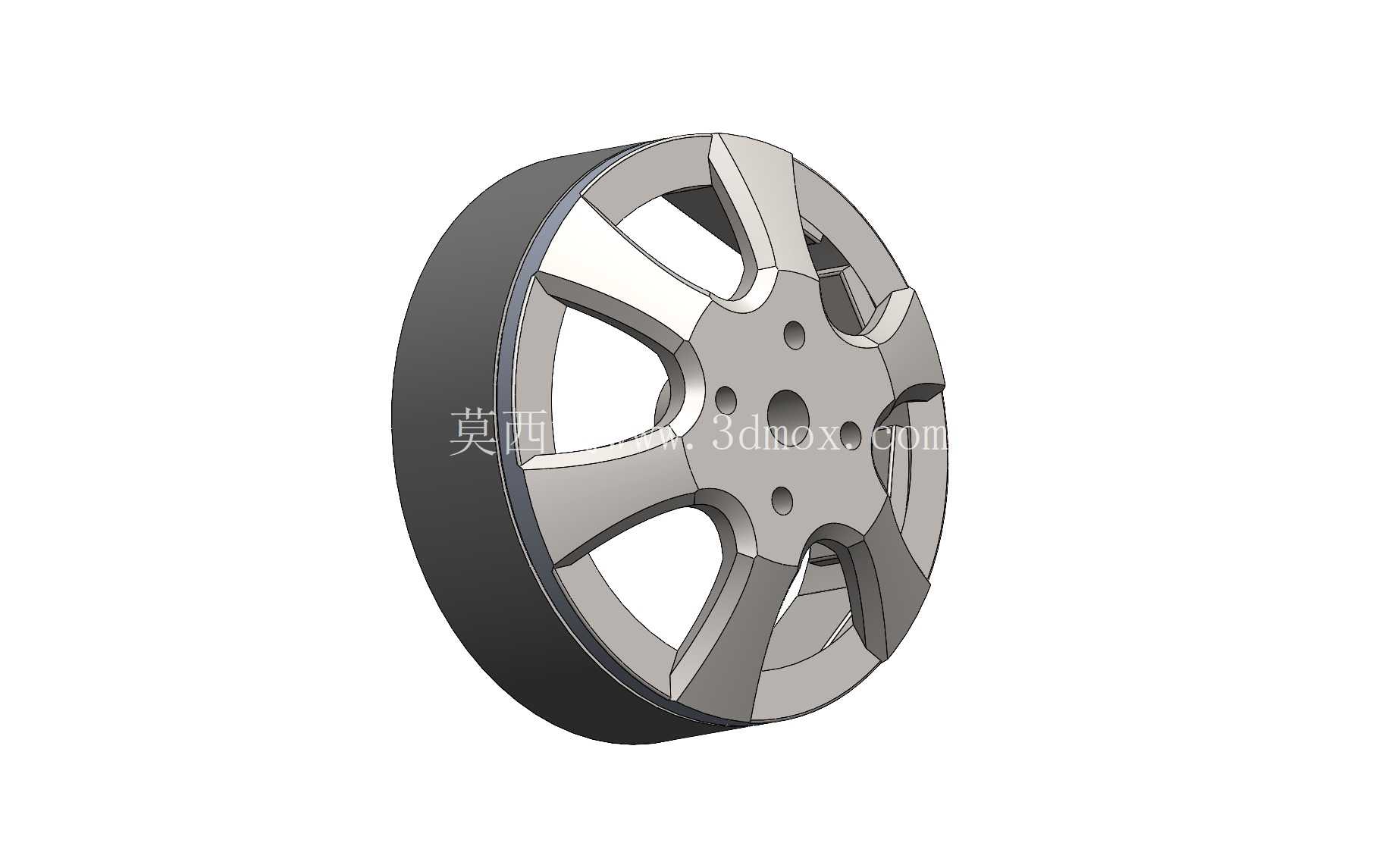

从功能特性来看，这套结构集成了散热风叶与转子同轴设计，转子转动时风叶同步旋转，直接将定子线圈工作产生的热量顺着钟罩的通风间隙带出，相比额外加装独立散热扇的结构，省去了额外的供电回路与安装空间，整体轴向尺寸能压缩15%左右，非常适合安装空间局促的小型设备场景。钟罩采用外翻边扣合结构，和定子基座的配合面做了止口定位，装配时不需要额外做同轴度校准，只要将止口对准扣合后拧紧紧固螺钉即可，能大幅降低产线装配的对位难度，减少人工装配带来的同轴度误差，避免后续运转时出现转子扫膛的问题。

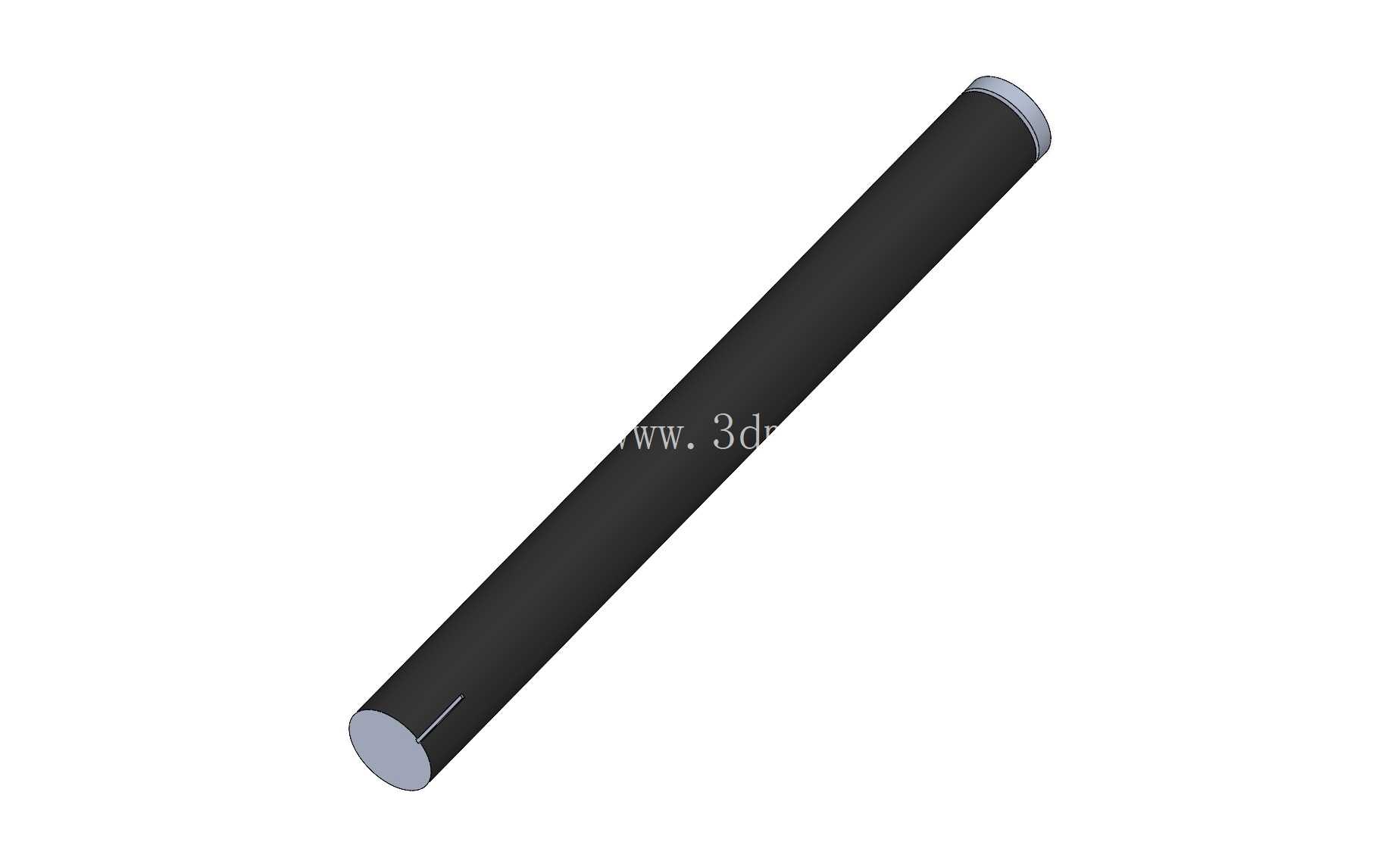

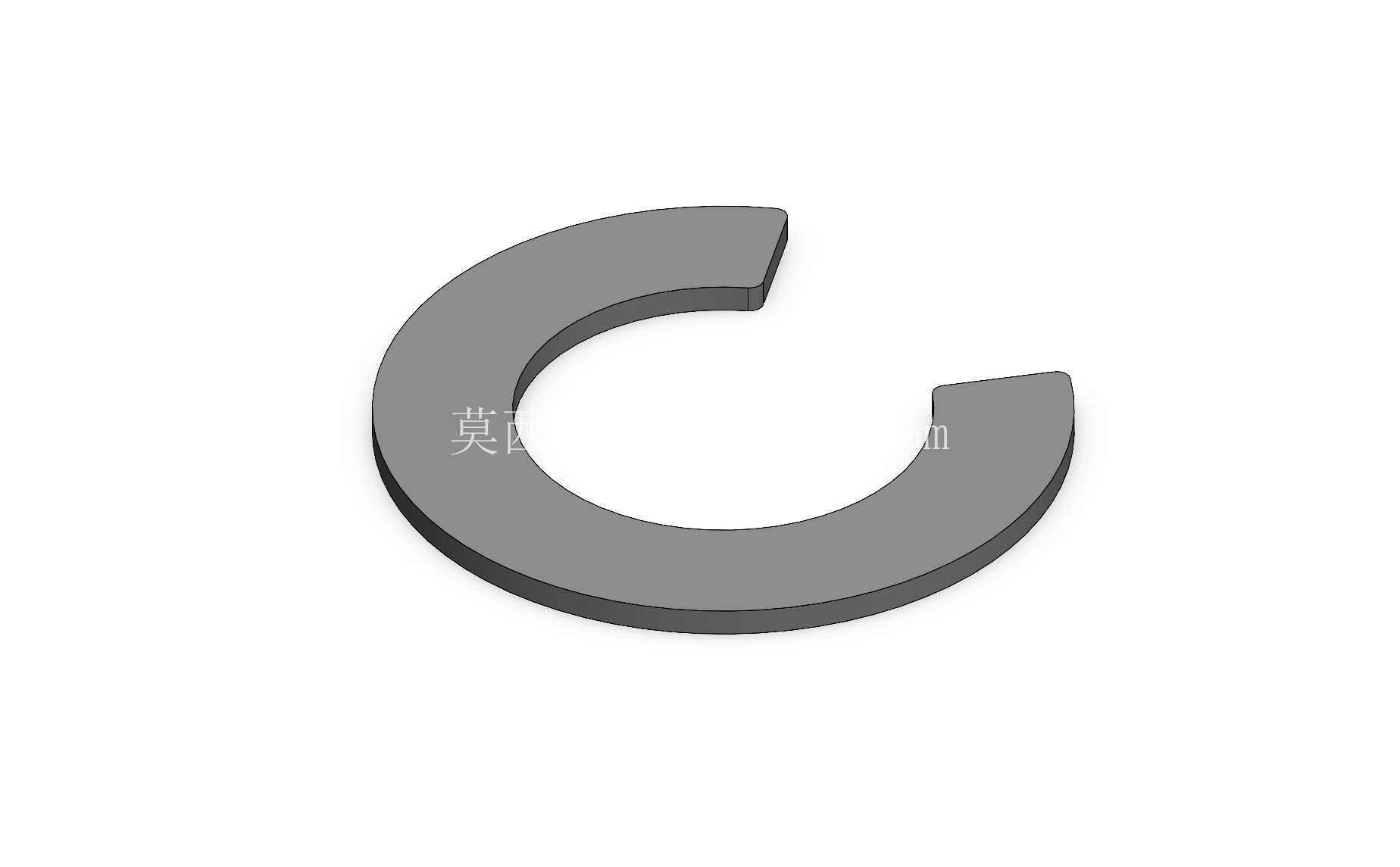

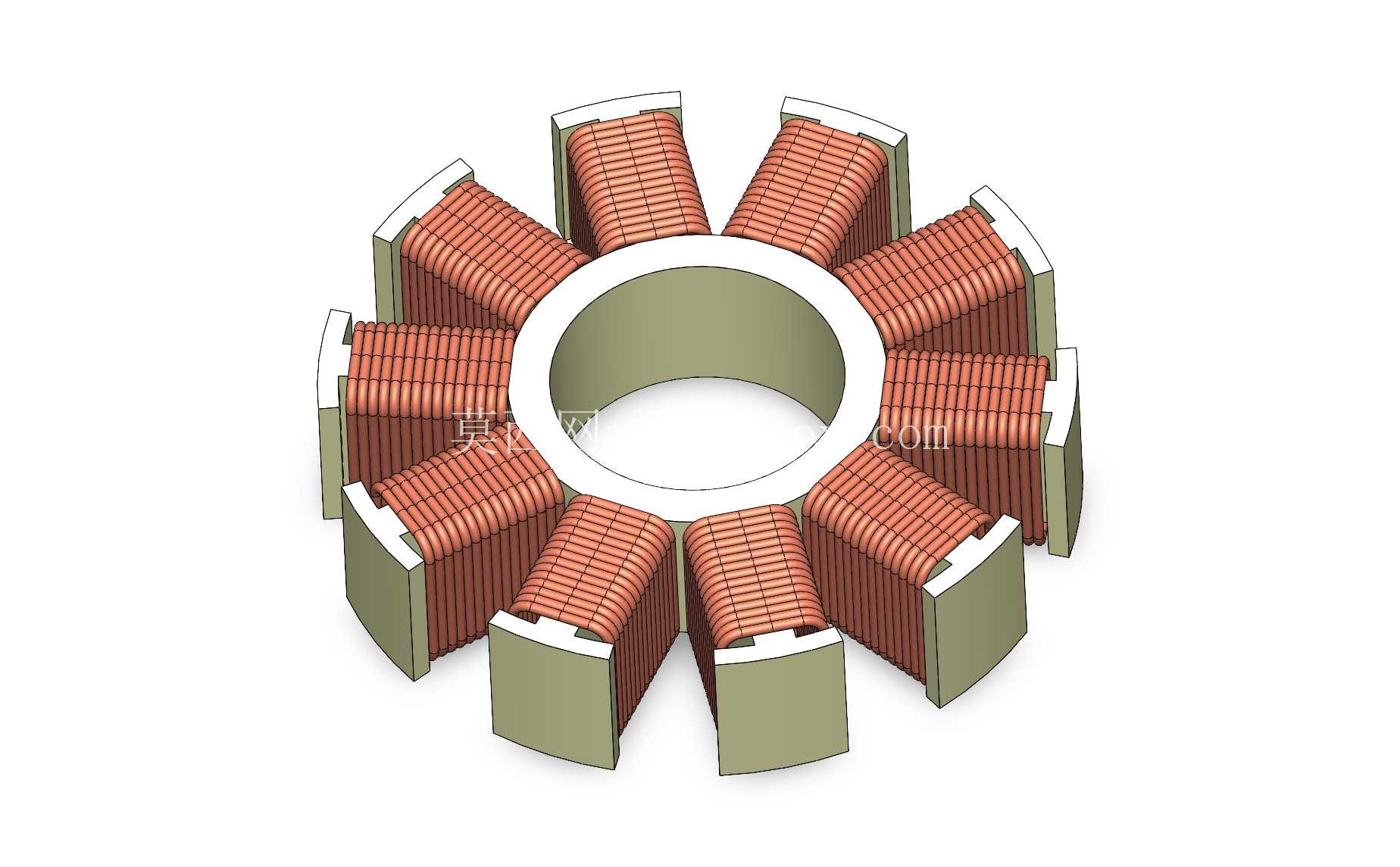

设计思路上完全遵循有刷直流电机的实际量产工艺，所有零件都是从实际加工逻辑出发建模：定子的矽钢片叠厚尺寸按照常规小功率电机的出力需求设定，线圈绕制的槽位预留了足够的嵌线空间，不会出现建模时槽满率过高导致实际生产无法嵌线的问题；车轴和转子的配合采用过盈加键槽的双重固定方式，既保证了大扭矩输出时不会出现轴与转子的相对滑动，又方便后续维修时的拆解更换；挡圈的卡槽位置精准对应车轴的装配台阶，能限制转子的轴向窜动量，将窜动间隙控制在0.1mm以内，避免运转时风叶和钟罩内壁发生摩擦。

安装边界方面，这套结构的基座安装孔位采用对称分布设计，孔距符合小型电机的通用安装规范，能直接适配市面上多数标准电机支架，不需要额外做转接板设计；轴向总长度从轴伸端端面到风叶外端面的尺寸，预留了接线端的出线空间，接线柱的位置避开了安装孔的锁紧路径，不会出现拧安装螺钉时磕碰接线端子的问题；转子风叶的外圆直径和钟罩的内径之间保留了足够的安全间隙，就算长期运转出现轻微的轴跳动，也不会发生风叶擦碰外壳的故障。车轴的轴伸端长度按照常规联轴器的配合尺寸设计，键槽的规格符合通用传动件的标准，选型时直接搭配对应规格的联轴器就能完成和负载端的连接，不需要再对轴做二次加工。

很多刚接触电机结构设计的工程师，容易在细节上出现疏漏，比如忽略挡圈的安装槽深度、线圈和钟罩的绝缘间隙、碳刷和换向器的接触角度，这套模型把这些容易出错的细节都做了还原，不管是用来做教学演示的原理展示，还是做同类型电机设计时的结构参考，都能直接对照核查结构合理性，减少设计阶段的错误率，避免后续开模或者打样时出现结构干涉、装配困难的问题。在做设备动力选型时，也可以通过这套模型直观核对电机的外形尺寸是否符合设备内部的安装空间，提前预判走线位置、散热路径是否和设备内其他部件产生冲突，减少样机试制阶段的改模次数。
