气动驱动旋转执行机构爆炸结构展示

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1203581
  • 气动驱动旋转执行机构爆炸结构展示
  • 气动驱动旋转执行机构爆炸结构展示
  • 气动驱动旋转执行机构爆炸结构展示
  • 气动驱动旋转执行机构爆炸结构展示
  • 气动驱动旋转执行机构爆炸结构展示
  • 气动驱动旋转执行机构爆炸结构展示

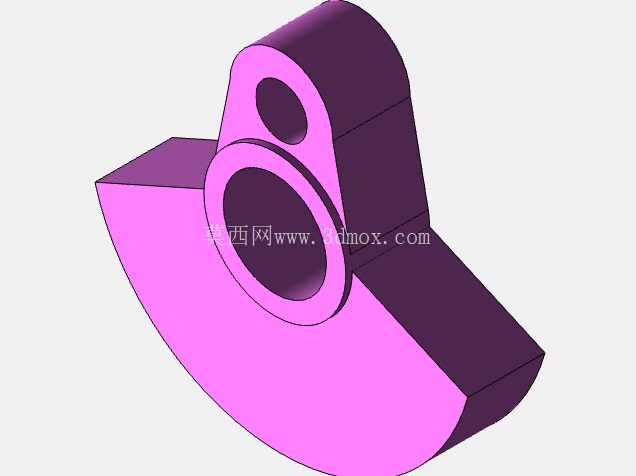

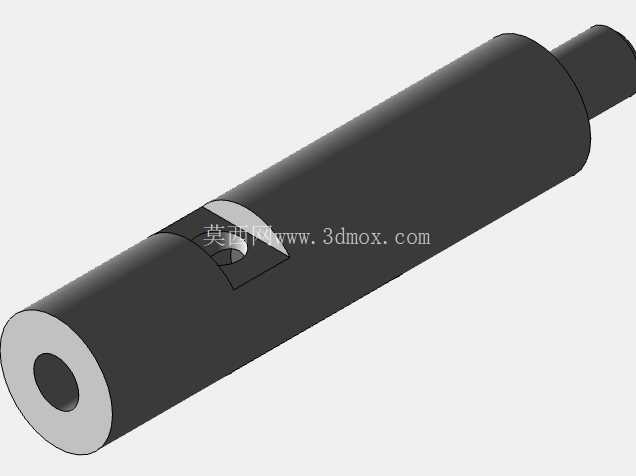

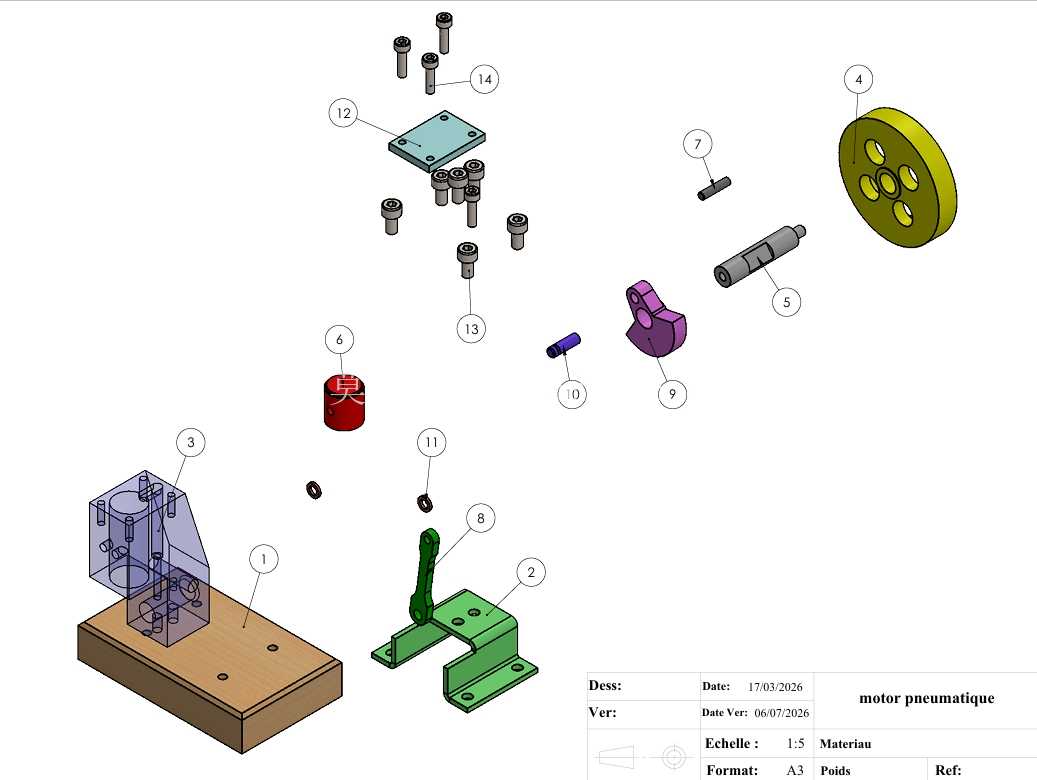

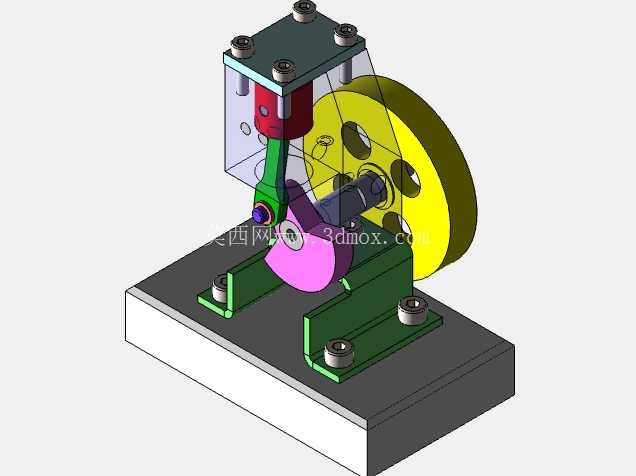

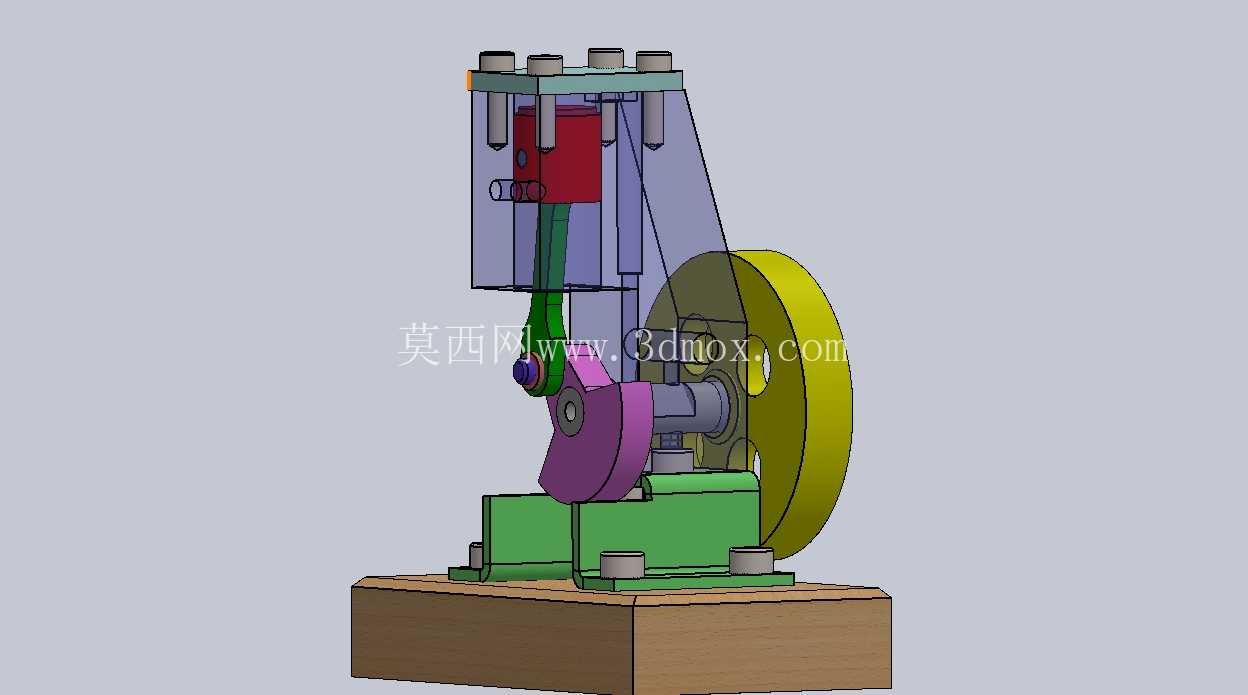

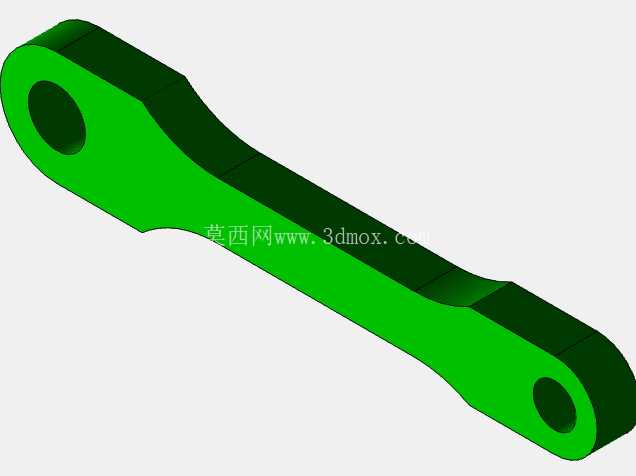

这套气动驱动旋转执行机构的结构设计,核心围绕压缩空气能量向旋转机械能的转换逻辑展开,从爆炸视图能清晰看到各零件的装配层级与配合关系,完全贴合冲压生产线上的工位辅助驱动需求。在汽车冲压模具的实际应用场景里,这类气动旋转单元常被安装在模具的侧翻边、斜楔复位或者工位转序辅助位置,相比电机驱动的旋转单元,它不需要布置复杂的电气布线,仅通过气路通断就能实现动力输出,适配冲压车间气源覆盖全面的现场条件,在频繁启停的工位工况下,抗过载能力更强,不会因为瞬时卡滞出现烧损故障。从功能特性上看,这套结构的动力输出端直接集成了带定位孔的轮式输出盘,盘面上的四个均匀分布的安装孔可以直接连接工位摆臂、拨叉或者定位转销,不需要额外加装传动联轴器,减少了动力传递的间隙累积。进气端的红色腔体是气动动力的核心转换腔,压缩空气进入腔体后推动内部的密封活塞做往复动作,再通过绿色的曲柄连杆结构把直线往复运动转化为输出轴的连续旋转,中间的紫色摆块是行程限位部件,能根据工位需要的旋转角度调整摆动行程,避免过转损坏模具零件。设计思路上,整套结构采用了分层装配的逻辑,底部的棕色安装基板是整个单元的承载基准,基板上的两个沉头安装孔对应模具上模座或者下模座的安装位,安装时不需要额外加工复杂的定位槽,直接通过螺栓锁紧就能完成固定,基板上的定位销孔能保证单元安装的位置精度,重复拆装的位置误差可以控制在0.02mm以内,满足模具频繁维护拆装的需求。左侧的紫色透明支架是动力转换腔的固定支撑,支架上的加强筋结构沿着受力方向布置,在气压达到0.6MPa的常规车间气源压力下,支架的形变量不超过0.01mm,不会因为长期受交变载荷出现开裂变形。绿色的固定支架是曲柄组件的安装载体,支架上的两个长圆孔可以调整曲柄的初始安装位置,适配不同行程需求的工位,调整完成后通过螺栓锁紧就能固定位置,不需要更换零件就能实现小范围的参数适配。输出轴部分采用了台阶轴设计,不同轴径的位置分别对应轴承安装位、摆块连接位和输出盘固定位,轴端的挡圈槽用来安装轴用挡圈,限制轴的轴向窜动,保证旋转过程中的同轴度。整套结构的所有紧固件都采用标准内六角圆柱头螺钉,不同位置的螺钉长度根据连接件的厚度匹配,避免出现螺钉过长干涉运动部件或者过短锁紧力不足的问题,所有带相对运动的配合面都预留了合适的间隙,表面粗糙度要求达到Ra1.6,减少运动过程中的磨损,延长部件的使用寿命。从安装边界来看,整套单元的整体外轮廓尺寸紧凑,安装后不会超出模具模座的边界,不需要额外在模座上开挖避让槽,气路接口采用标准快插接头规格,和车间常规的8mm气管直接适配,不需要转换接头。在实际使用过程中,这套结构的旋转速度可以通过进气端的节流阀调整,适配不同节拍的冲压生产线,输出扭矩可以通过调整进气压力实现无级调节,在工位负载出现小幅波动时也能稳定运行,不会出现卡顿或者输出力不足的问题。结构上没有集成复杂的密封件,所有动密封位置都采用标准O型圈,维护时更换成本低,不需要定制专用密封配件,适合冲压车间的日常维护场景。
