工业冷却用sogutma电机机柜结构设计

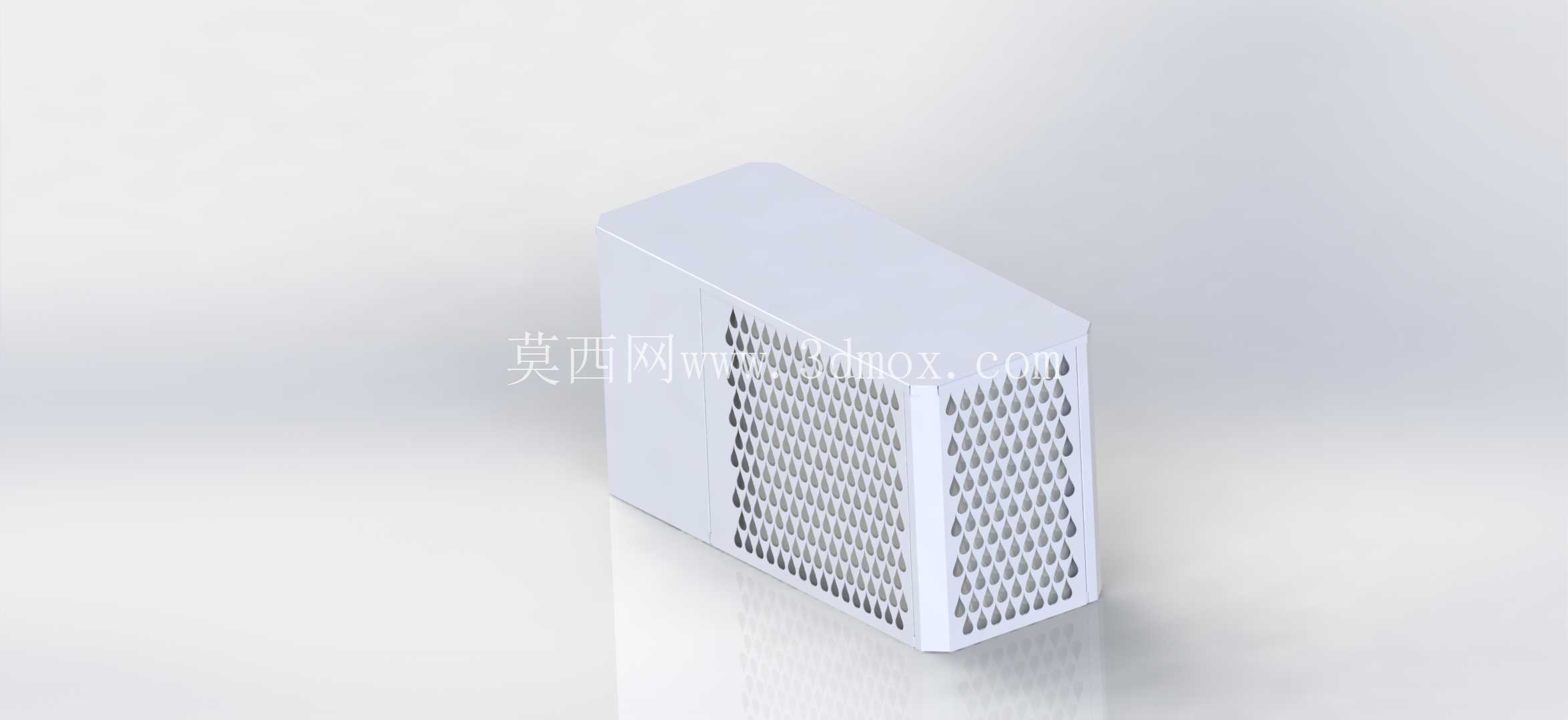

这款电机配套冷却机柜的三维结构设计，核心围绕工业现场电机持续运行的散热需求展开，在做结构建模时最先敲定的是安装边界的适配逻辑——现场电机的安装基座预留的机柜安装位宽度在600mm到800mm区间，深度不超过500mm，高度方向要避开上方走线桥架的最低高度，所以整体壳体的外形尺寸控制在宽720mm、深450mm、高850mm的区间，底部预留100mm的走线与进风空腔，既满足现场安装的尺寸约束，也不会挤占周边设备的运维操作空间。

从实际应用场景来看，这类机柜主要配套车间产线的驱动电机使用，尤其是长时间满负载运行的产线主驱动电机，自身运行产生的热量如果仅靠电机自带的散热鳍片，在夏季车间环境温度超过35度时很容易触发电机过热保护，导致产线非计划停机。这款机柜的核心功能就是通过内置的换热流道，将电机运行区域的热空气导流进入机柜换热腔，经过冷却介质循环带走热量后，再将降温后的空气导向电机外壳，形成局部的低温散热循环，不需要对车间整体环境做大幅降温改造，就能针对性降低电机的运行环境温度，相比整体车间降温的方案能耗能降低40%以上。

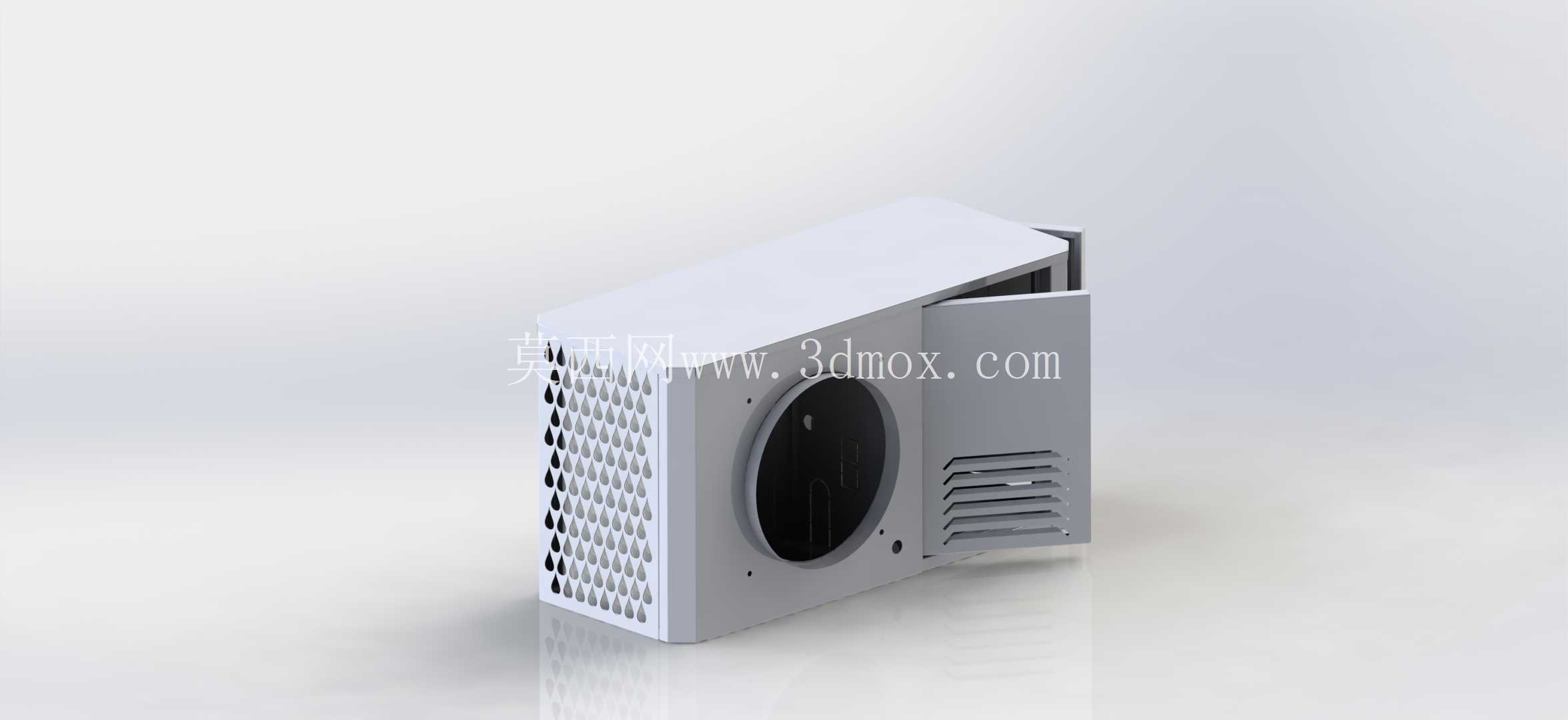

在结构设计思路上，没有采用传统机柜的全封闭焊接结构，而是做了分体式的门板设计，左右两侧的检修门采用内嵌式铰链安装，门板关闭后和壳体表面齐平，既减少了外部灰尘通过门缝进入机柜内部的概率，也能避免外凸的铰链在现场运维时被过往的物料转运车剐蹭变形。机柜正面预留了直径280mm的圆形风道接口，这个接口尺寸是匹配市面上主流的15kw到30kw工业电机的散热风罩尺寸做的适配，接口边缘做了15mm宽的翻边结构，安装时可以直接卡接柔性通风软管，不需要额外做转接法兰，能减少现场安装的配件准备工作量。

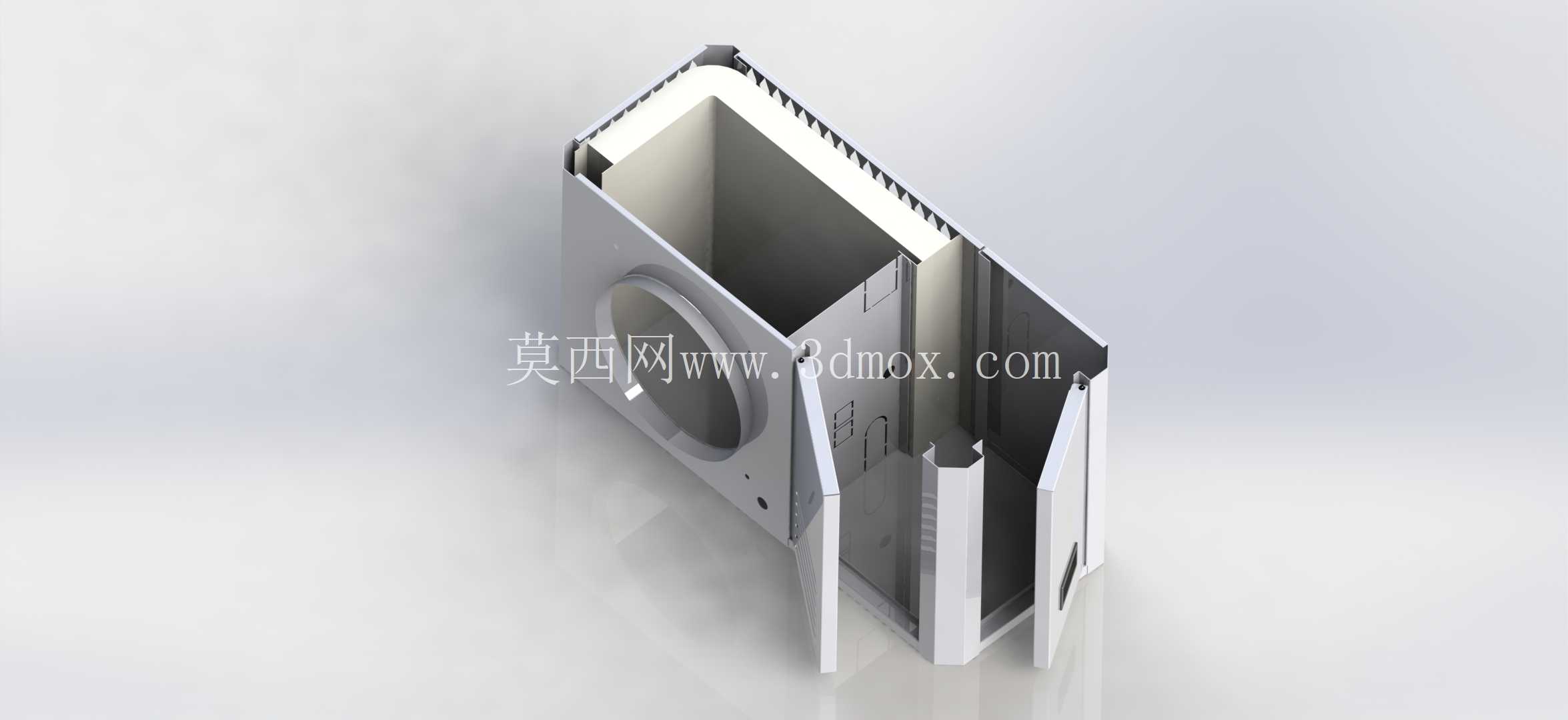

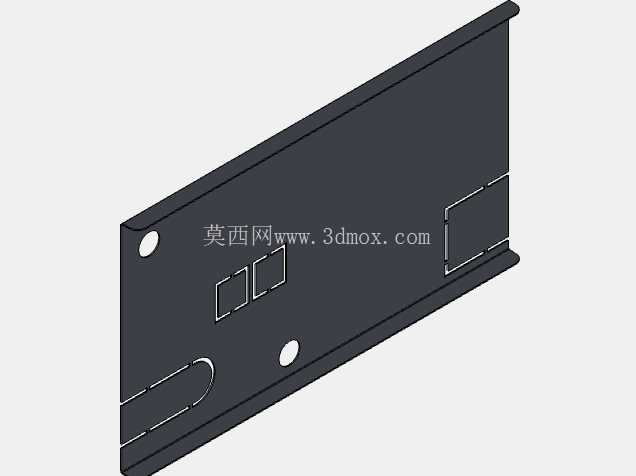

壳体的板材选型上，主体结构采用1.5mm厚的冷轧钢板折弯成型，折弯处的内圆角控制在R2，既保证折弯后的结构强度，也不会因为圆角过大导致拼接缝隙过宽。机柜内部预留了三层安装位，最上层用来放置冷却循环的控制模块，中间层是换热芯体的安装腔，最下层预留了冷凝水收集与排放的接口，安装腔的侧边做了可调节的导轨槽，换热芯体可以根据实际选配的功率大小调整安装位置，不需要重新在壳体上打孔固定，适配不同功率电机的散热需求。

考虑到车间现场的地面可能存在不平整的情况，机柜底部的四个支撑脚做了M12的可调螺栓结构，调节行程达到30mm，安装时可以根据地面的实际平整度调整机柜水平度，避免因为柜体倾斜导致内部换热介质的流道出现积液，影响换热效率。机柜的顶部做了10度的倾斜导水结构，如果现场出现消防喷淋或者屋顶漏液的情况，液体可以顺着倾斜的顶面直接流到柜体外侧，不会顺着顶部的拼接缝隙渗入机柜内部损坏电气元件。

在走线结构的设计上，机柜底部预留了三个直径50mm的穿线孔，穿线孔配套了橡胶护线圈，强电走线和弱电走线的孔位间距保持在80mm以上，避免强电对弱电控制信号产生电磁干扰。门板和柜体主体之间预留了接地端子的安装位，安装时可以用6平方的黄绿接地线将门板和柜体主体做等电位连接，避免现场静电积累对内部的控制模块造成损坏。

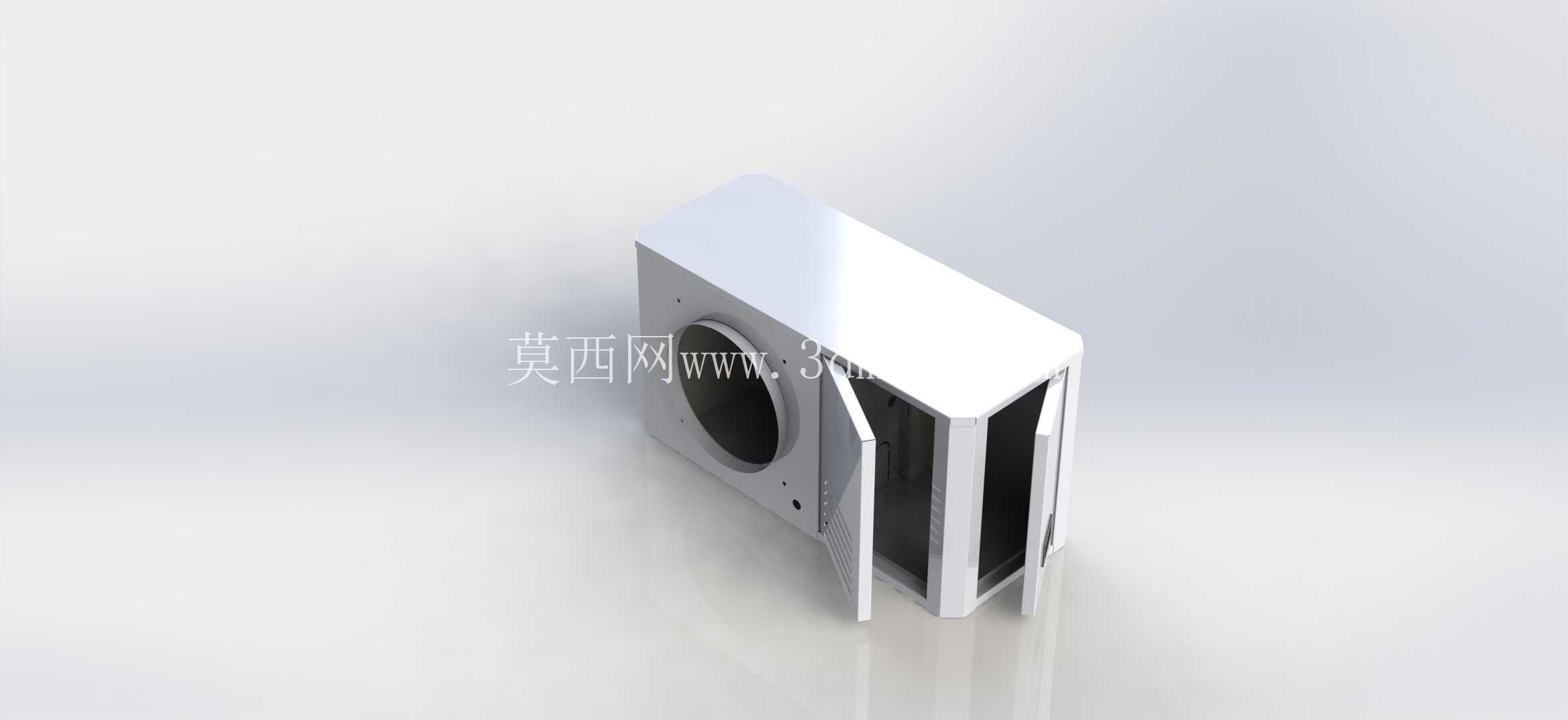

从运维的角度考虑，机柜的门板开启角度可以达到180度，运维人员更换内部的过滤棉或者检修换热芯体的时候，不需要完全拆卸门板，只需要打开门板上的快开锁扣就能完全暴露内部的安装腔，快开锁扣采用通用的三角锁芯，和车间其他设备的运维钥匙通用，不需要额外配备专用钥匙。机柜侧面预留了透明的液位观察窗，可以直接观察内部冷却介质的液位高度，不需要打开柜门就能判断是否需要补充冷却介质，减少日常巡检的工作量。

整个结构的建模过程中，所有的折弯边都做了避空处理，相邻板材拼接的时候不会出现干涉，焊接位置都预留了1mm的焊接收缩余量，避免焊接后壳体出现变形导致门板无法正常闭合。风道接口的位置做了加强筋结构，因为通风软管安装后会有一定的拉扯力，加强筋可以避免接口位置因为长期受力出现变形，导致连接位置漏风影响散热效果。
