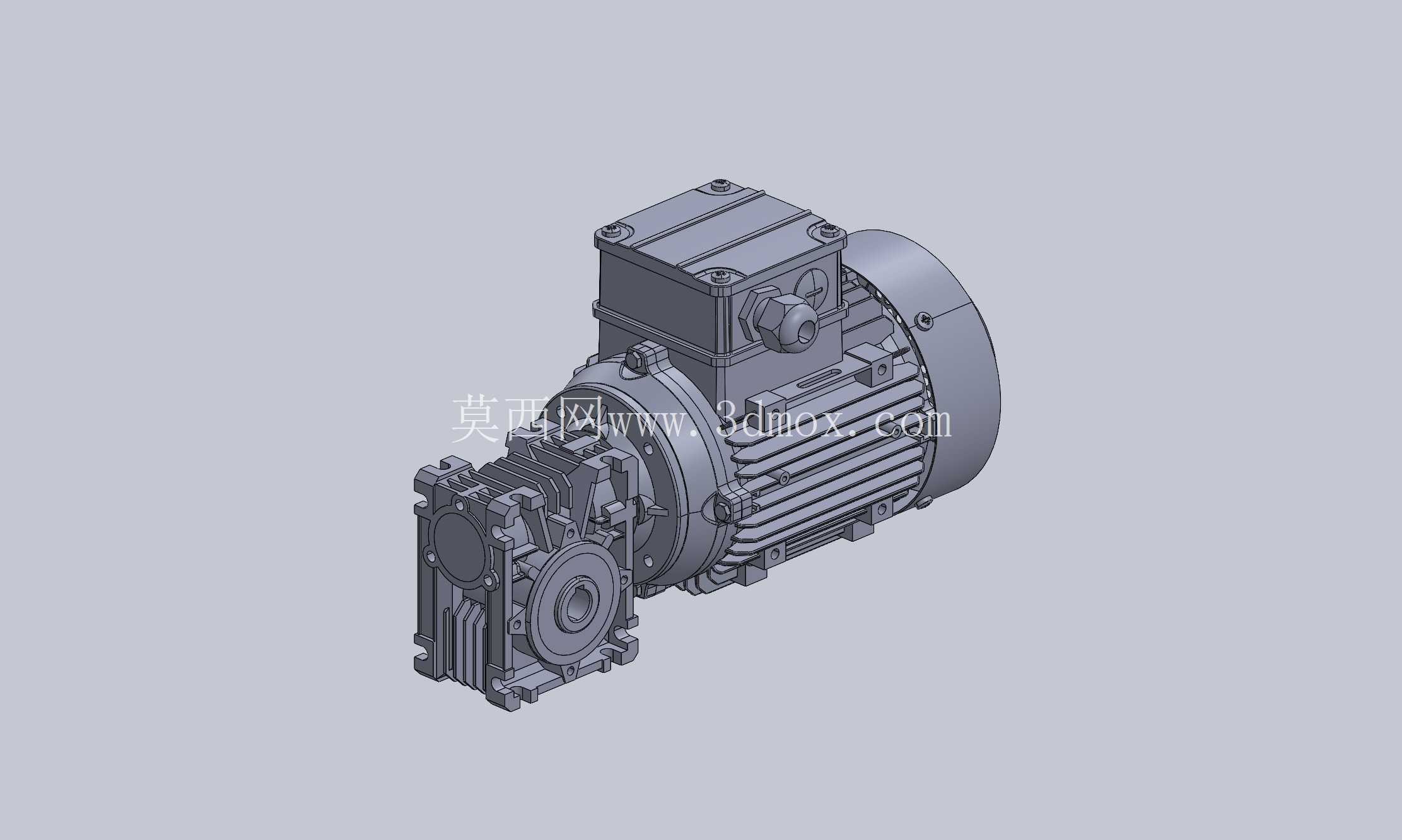

集成电机30号1:10速比工业齿轮减速箱

在轻工输送、小型自动化产线、非标专机的动力匹配环节，经常会遇到原动机转速过高、输出扭矩不足的适配难题，这款集成电机的30号齿轮减速单元，正是针对这类中小负载动力传输场景开发的传动组件，从结构集成度到安装适配性都做了贴合工程实际的考量。

从实际落地的应用场景来看，这类1:10定速比的减速单元，常被用在包装线的辊筒驱动、小型物料提升机构、工装夹具的旋转工位、汽配冲压线的辅助送料机构上——这些场景不需要复杂的变速调节，只需要稳定的转速匹配与扭矩放大，同时对安装空间的紧凑性有较高要求，传统的分体式电机加联轴器再配减速箱的结构，不仅占用安装空间大，还需要额外做同轴度校准，对现场装配人员的技能要求更高，而集成式的结构直接把电机输出端和减速箱的输入级做了同轴集成，省去了中间联轴器的安装环节，也避免了长期运行后联轴器磨损带来的传动间隙问题。

从功能特性上看，这款减速箱采用正齿轮传动结构，相比蜗轮蜗杆传动，正齿轮的传动效率更高，长期运行的温升更低，适合连续8小时以上的工况使用；1:10的速比匹配常规4极异步电机或者伺服电机时，能把原动机1400转左右的额定转速降到140转上下的输出转速，同时输出扭矩放大到原电机额定扭矩的9倍左右（扣除机械传动损耗），足够驱动中小负载的回转或者直线输送机构。整个单元做了完整的集成装配，电机端和减速箱的连接法兰做了止口定位，装配时不需要额外调整同轴度，现场安装只需要固定减速箱的输出法兰和安装脚位，接好动力线就能投入调试，能大幅缩短现场设备的装配周期。

设计思路上，这款产品从一开始就瞄准了CNC加工的工艺可行性，所有的齿轮、轴类、箱体零件的公差标注都适配常规机加工的精度等级，齿轮的模数、齿宽参数都经过扭矩校核，齿面做了常规的调质处理，能承受额定负载下的长期接触疲劳与弯曲疲劳；箱体采用分体式剖分结构，方便后期的维护与齿轮更换，轴承位的公差选择了过渡配合，既保证轴承内圈和轴、外圈和箱体的固定可靠性，又不会因为过盈量太大导致装配时轴承损坏。集成电机的选型也做了通用性考量，接线盒的位置预留了足够的走线空间，不管是左侧还是右侧走线都能适配，电机的后端盖预留了编码器安装位，如果后续需要做闭环转速控制，不需要更换电机本体，直接加装编码器就能实现功能升级。

关于外形尺寸与安装边界，这款30号规格的减速单元，整体轴向长度控制在常规分体式同参数减速机构的70%左右，径向最大尺寸和配套电机的外径基本持平，不会出现额外的突出结构干涉周边设备；安装脚位的孔距采用了行业通用的标准尺寸，能直接替换市面上同规格的常规减速电机，不需要对原有设备的安装底板做二次加工；输出轴的轴径、键槽尺寸也符合通用传动件的配套标准，不管是装链轮、同步轮还是联轴器，都能直接采购标准件配套，不需要额外定制加工轴套或者转接法兰。需要注意的是，安装时要保证输出轴的径向负载在设计允许范围内，如果是直接驱动辊筒类的负载，建议额外加支撑轴承，避免径向力直接作用在减速箱的输出轴承上，缩短轴承的使用寿命；日常维护只需要定期检查箱体的润滑油位，按照运行周期更换齿轮油即可，因为是集成式结构，不需要单独给电机做额外的同轴度校准，后期维护的工作量比分体式结构小很多。

从传动系统的匹配角度来说，这类集成减速单元的设计，本质上是把原本需要现场装配的多个传动部件做了出厂前的预装配与精度校准，把装配误差控制在出厂环节，降低了现场设备集成的技术门槛，对于中小设备厂商来说，不需要自己做传动系统的扭矩校核、零件加工与装配，直接选用成熟的集成单元，既能缩短设备的研发生产周期，也能降低因为装配经验不足带来的后期运行故障风险。正齿轮传动的结构也决定了它的运行噪音会比同参数的蜗轮蜗杆结构稍高一点，所以在对噪音有严格要求的场景下，需要额外做隔音防护，但在大多数工业生产车间的环境下，这个噪音水平完全在可接受范围内，而且更高的传动效率意味着更低的能耗，长期运行下来的电费成本也能有明显的降低。
