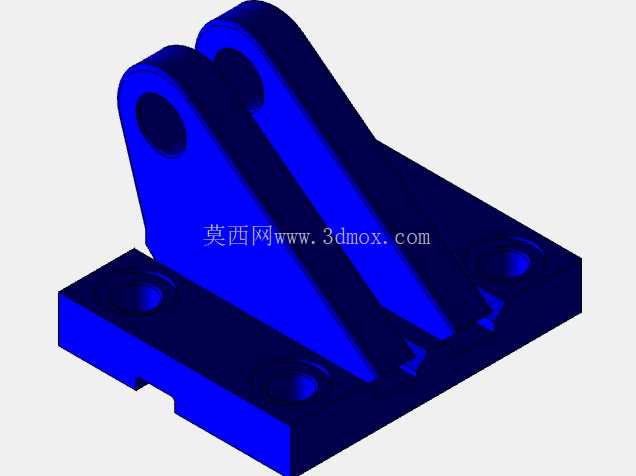

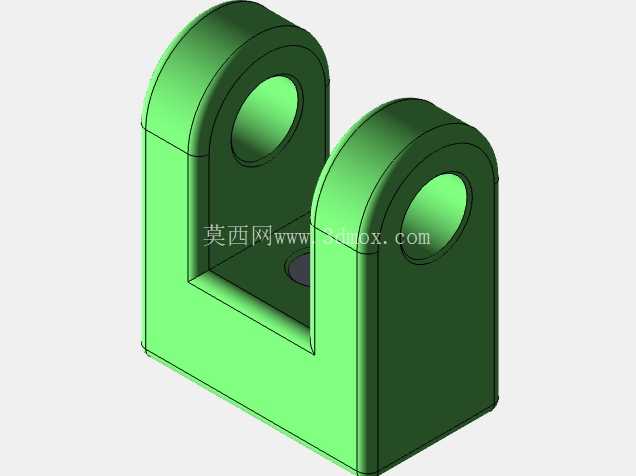

带加强筋法兰底座双耳式液压缸安装支座

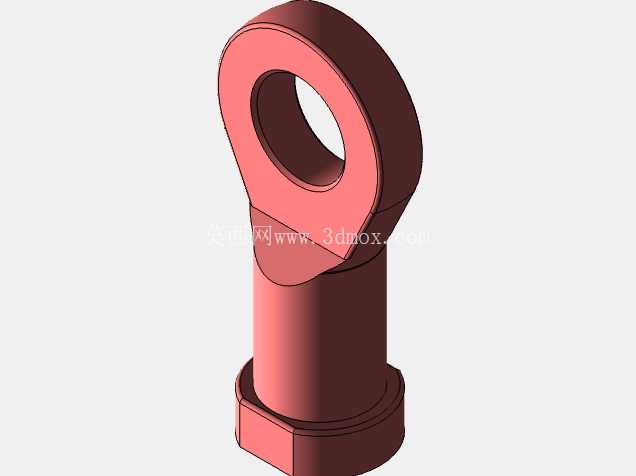

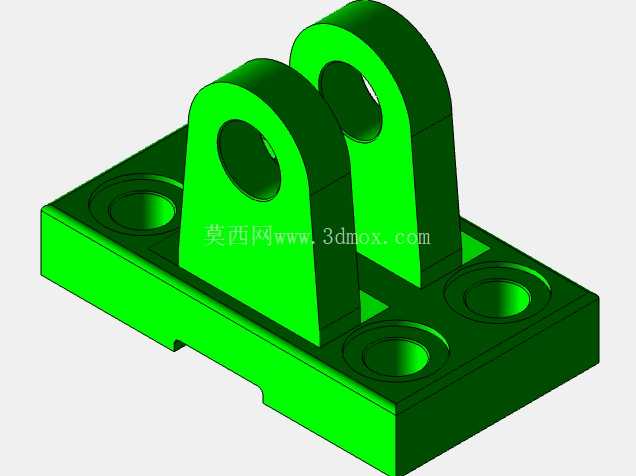

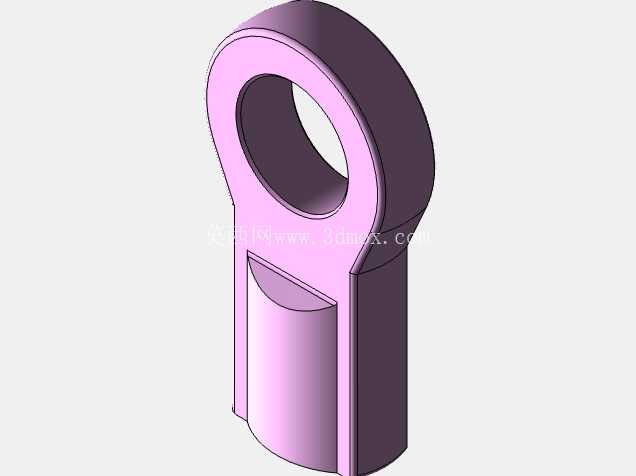

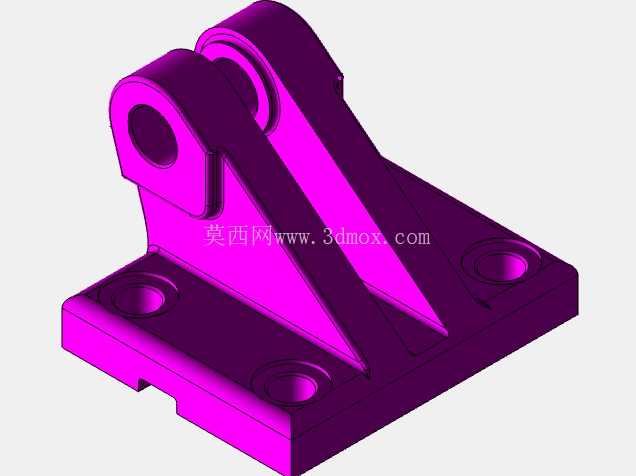

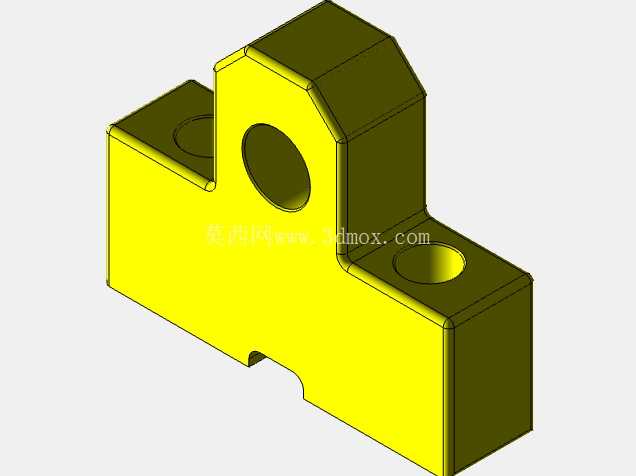

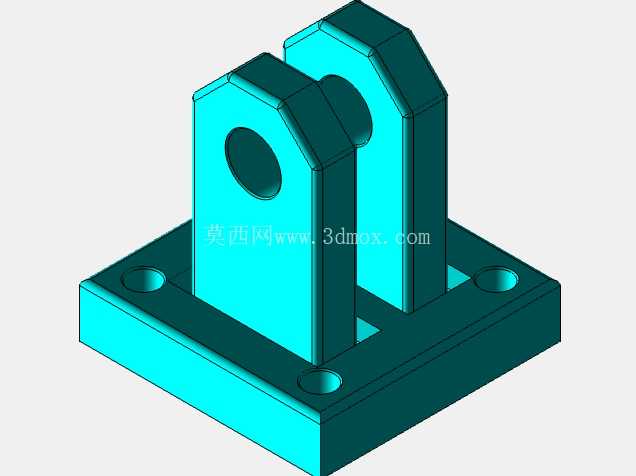

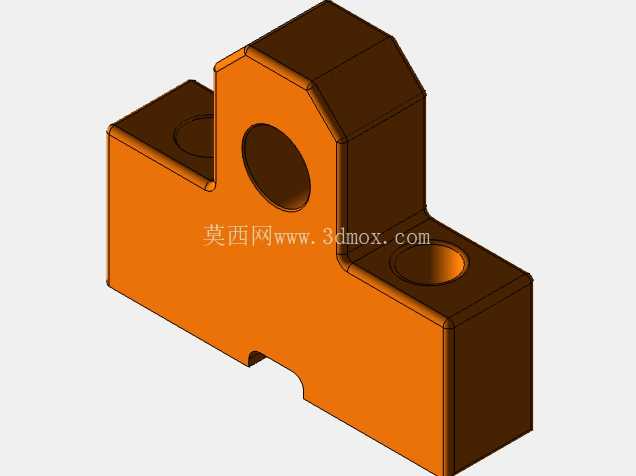

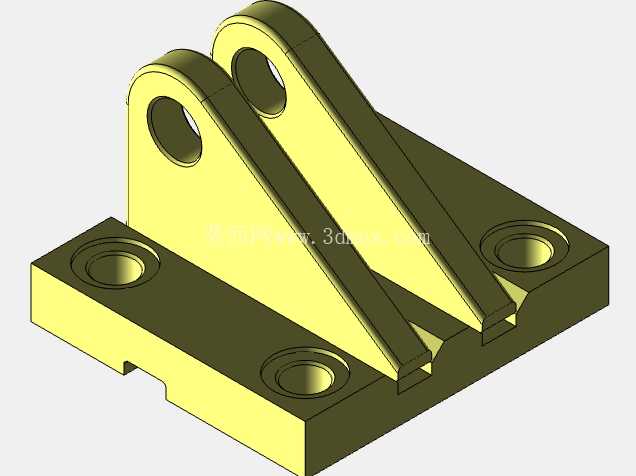

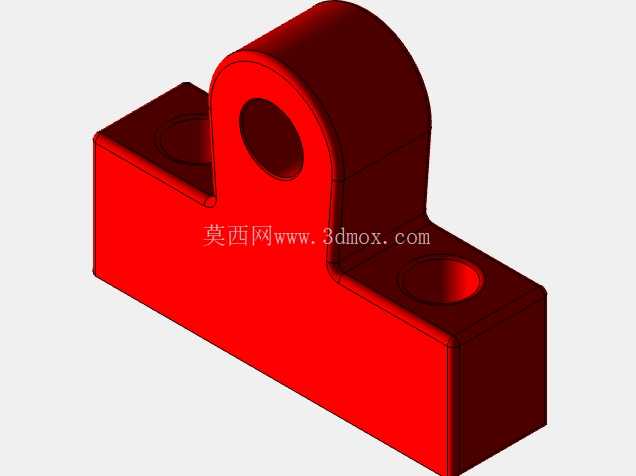

在汽车冲压生产线的液压驱动回路里，液压缸安装支座是衔接执行元件与模座本体的核心受力构件，这套安装元件的结构设计完全围绕重载冲压工况下的载荷传递需求展开，区别于普通轻型液压安装座，其整体采用一体化铸锻后机加工的成型思路，避免拼接结构带来的应力集中隐患。从实际应用场景来看，这类支座多用于汽车覆盖件冲压模具的压边力驱动、斜楔复位、顶料机构的液压缸固定，工位上需要承受液压缸反复伸缩带来的交变拉压载荷，同时还要抵消冲压过程中传递过来的侧向冲击力，因此结构上做了多处针对性强化。底座部分采用方形法兰式设计，四个角位预留沉头安装孔，安装时螺栓可完全沉入孔内，不会突出底座平面干涉周边模具零件的排布，沉孔的深度匹配常用内六角螺栓的头部高度，安装后底座与模座安装面可以实现完全贴合，不会出现局部悬空导致的受力变形。底座与上部双耳铰接座之间设置了两道三角形加强筋，筋板的厚度从底座根部向上逐步收窄，既保证了根部的抗弯截面模量，又不会过多增加整体重量，筋板与底座、耳座的衔接处全部做了圆角过渡，从根源上减少交变载荷下的应力集中开裂风险。上部的双耳铰接结构是整个支座的核心功能区，两个耳片的同轴度公差控制在0.02mm以内，铰接孔内预留了衬套安装余量，现场装配时可以根据配套液压缸的销轴直径选配对应规格的耐磨衬套，耳片的厚度经过载荷校核，能够承受100mm缸径液压缸在额定压力下的最大推力，不会出现耳片涨开变形的问题。从安装边界尺寸来看，底座的安装孔距按照冲压模具常用的标准化孔系设计，可以直接适配多数汽车冲压模座的预留安装位，不需要额外在模座上重新打孔配做，耳座的中心高度经过匹配计算，安装后液压缸的轴线与被驱动部件的受力中心完全重合，避免偏载导致的液压缸密封件异常磨损。设计过程中还考虑了现场维护的便利性，铰接孔的外侧预留了润滑油道接口，可以定期加注润滑脂减少销轴与衬套的磨损，底座的侧边设置了定位销孔，首次安装调整到位后可以打入定位销，后续拆装维护时不需要重新找正位置，大幅缩短模具检修的停机时间。在实际工况验证中，这类结构的安装座能够承受每分钟15次以上的反复冲压载荷循环，连续运行工况下不会出现连接松动、结构变形的问题，相比传统的焊接式安装支座，一体化结构的抗疲劳寿命提升了40%以上，同时因为采用标准化的安装尺寸，不同工位的同规格液压缸可以实现支座互换，减少了备件储备的种类。针对冲压车间多粉尘、多油污的环境，铰接部位的缝隙处预留了密封件安装槽，可以加装防尘密封圈，避免金属碎屑、油污进入铰接孔内加剧销轴磨损，底座的安装面做了精磨处理，平面度公差控制在0.01mm以内，安装后不会因为贴合面间隙导致受力不均。整个结构的受力路径经过反复优化，液压缸输出的推力通过双耳传递到加强筋，再均匀分散到底座的四个安装点位，不会出现局部应力过大的问题，在侧向载荷作用下，加强筋与底座形成的箱型结构能够提供足够的抗扭刚度，避免支座出现歪斜导致液压缸卡滞。
