- 先导式提升阀（电磁控制止回阀） - HOERBIGER - IVN 221/222 BE 12 - 24V / 350 bar - 传感器插头 M12x1，4 针

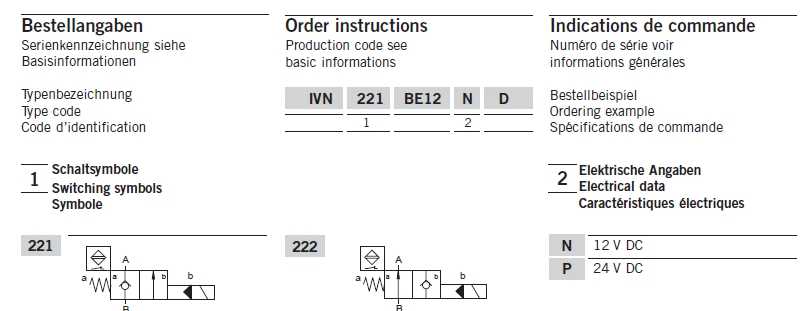

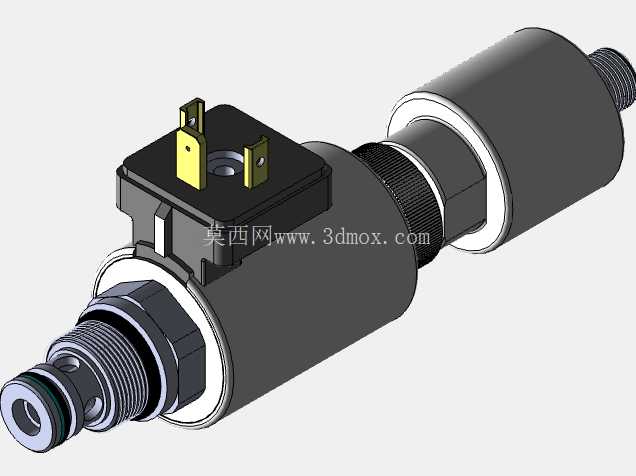

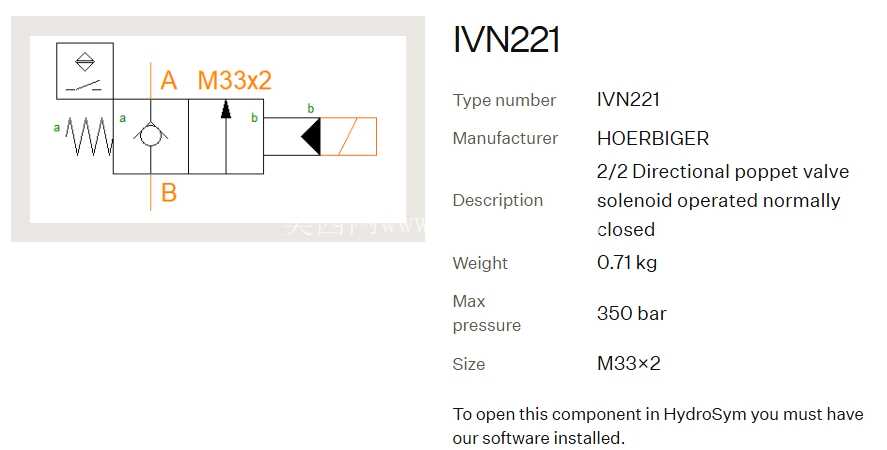

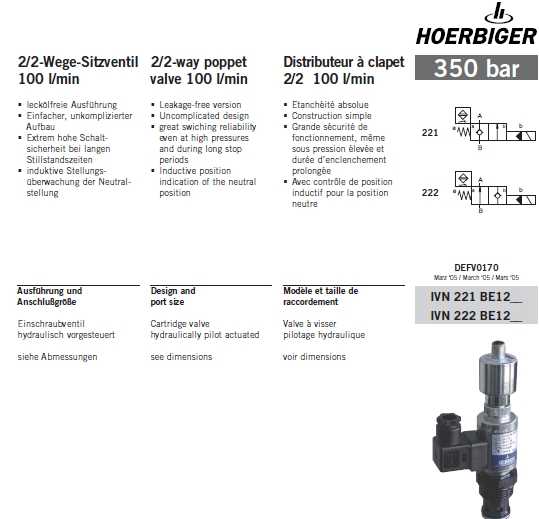

贺尔碧格 IVN 221/222 BE 12 先导式电磁止回阀。1。 产品概述根据官方数据表，IVN 221/222 BE 12 是一款先导式提升阀旋入式插装阀。 它用作电磁阀操作的止回阀，允许一个方向的自由流动并阻止反向流动，直到电磁阀通电。该阀通常用于单作用气缸的回路中，以控制运动、提供负载保持，或用作通用分流器或倾卸阀 .2。 完整规格参数值类型 SVN 221：先导式提升阀（电磁控制止回阀） SVN 222：先导式提升阀 设计 旋入式插装阀工作压力 最大 350 bar。 重量（质量） 0.6 kg 安装位置 任意环境温度范围 -30 °C 至 +50 °C 液压介质 矿物油，符合 DIN 51524； 可根据要求提供其他介质 流体温度范围 -25 °C 至 +70 °C 粘度范围 10 至 600 mm2/s 污染程度 符合 NAS 1638 的 10 级 过滤器建议 保留率 β2? > 75 3. 电气数据参数 值驱动 电磁 标称电压选项 12 V DC（代码 N） 24 V DC（代码 P） 115 V / 230 V AC 带整流器插座 电压容差 DC：±10% AC：+5%、-10% 带整流器插座 功耗 26 W （P2?，20°C） 工作周期 连续运行 防护等级 IP65（带插头），符合 DIN 40050 连接类型 请参阅订购说明 4. 传感器插头 M12x1，4-PinT

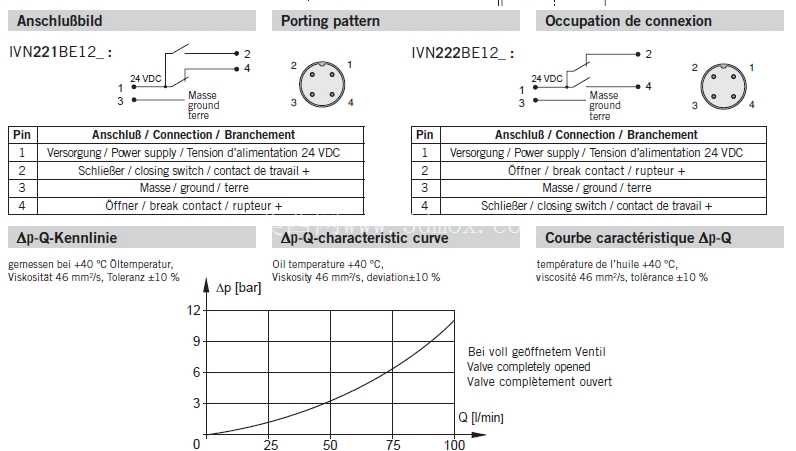

M12x1 4 针连接器是符合 IEC 61076-2-101 标准的传感器和执行器插入式连接器。M12x1 4 针连接器的一般规格：参数典型值标准 IEC 61076-2-101，A 编码额定电压 48 V AC/DC 至 250 V 额定电流 4 A 接触电阻 镀金触点 IP 等级 耦合时达到 IP65/IP67/IP68/IP69K 温度范围 -40 °C 至 +85 °C 编码 A 代码（传感器/执行器标准） 外壳材料 不锈钢、TPU、PBT 4 针 M12x1 的标准引脚分配（A 编码）：引脚信号线颜色（典型） 说明 1 +（电源）棕色 DC+ (24V DC) 2 输出 / NC 白色 晶体管输出 1 或未连接 3 -（返回）蓝色 DC- (0V) 4 输出/NO 黑色 晶体管输出 2 重要提示：确切的引脚分配可能会因阀门的输出配置而异。
