带多组散热结构的开放式电源箱钣金壳体

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1203695
  • 带多组散热结构的开放式电源箱钣金壳体
  • 带多组散热结构的开放式电源箱钣金壳体
  • 带多组散热结构的开放式电源箱钣金壳体

这款钣金电源箱壳体,最初是为车载嵌入式供电单元配套设计的,适配商用车驾驶舱内副仪表板下方的安装空间,也可迁移到工业控制柜内置电源模块、小型通讯基站供电单元的防护场景中,核心作用是为内置的AC-DC转换模块、滤波电路、接线端子提供物理防护,同时通过结构设计形成定向散热风道,避免电源模块长期高温运行出现电容鼓包、输出功率衰减的问题。

从实际使用的边界条件来看,壳体采用1.2mm厚的冷轧钢板冲压折弯成型,整体为无顶敞口式方盒结构,外部轮廓长宽高尺寸控制在220mm×180mm×100mm,敞口边缘预留10mm宽的折边,折边上均匀排布M3规格的自攻螺丝安装孔,可直接与上盖或者设备安装面板锁附固定,安装时不需要额外加装连接角码,折边的平面度公差控制在0.2mm以内,锁附后不会出现缝隙过大导致的电磁泄漏问题。壳体底部的安装孔采用腰型孔设计,孔位间距适配市面主流150W-300W开关电源的固定孔距,腰型孔的调节余量为±2mm,能够抵消钣金冲压折弯过程中产生的孔位累积误差,现场装配时不需要二次扩孔,能有效缩短整机组装的工时。

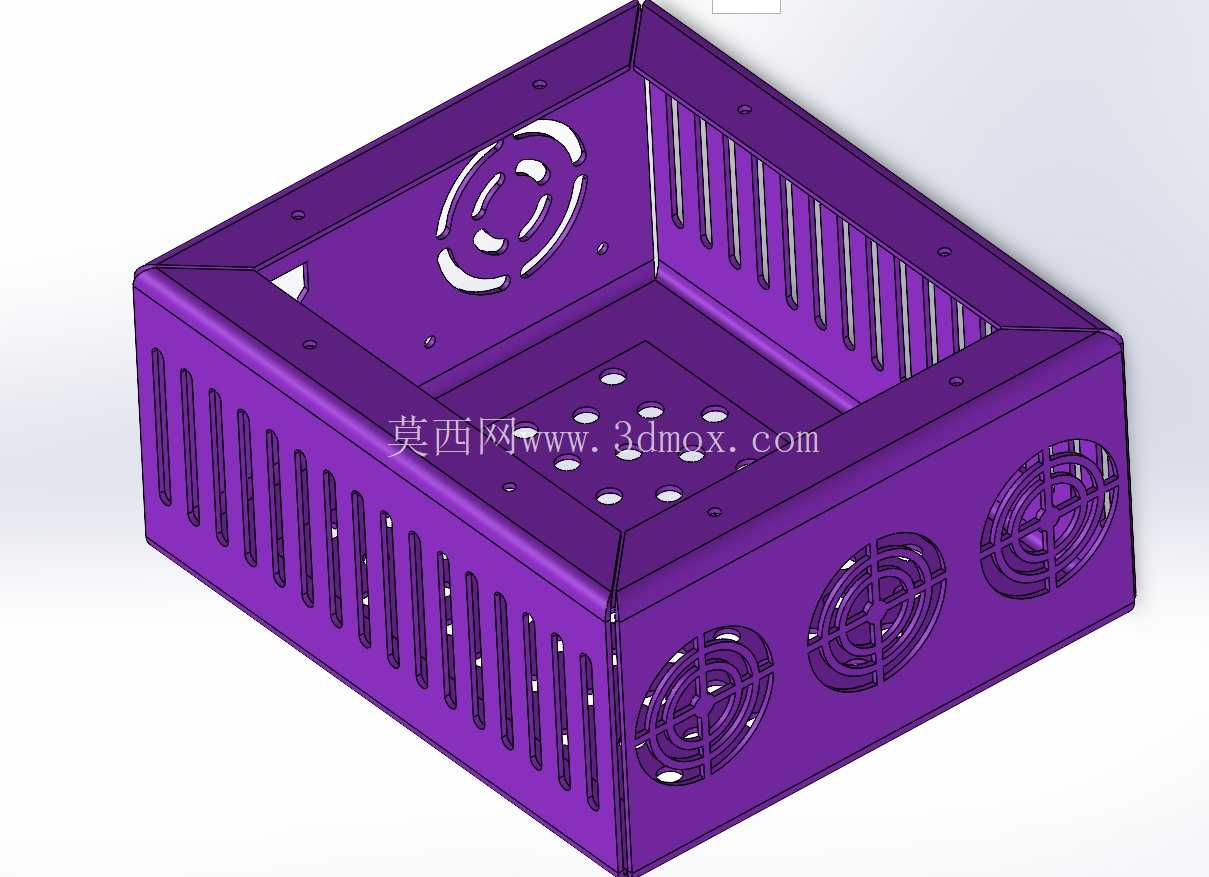

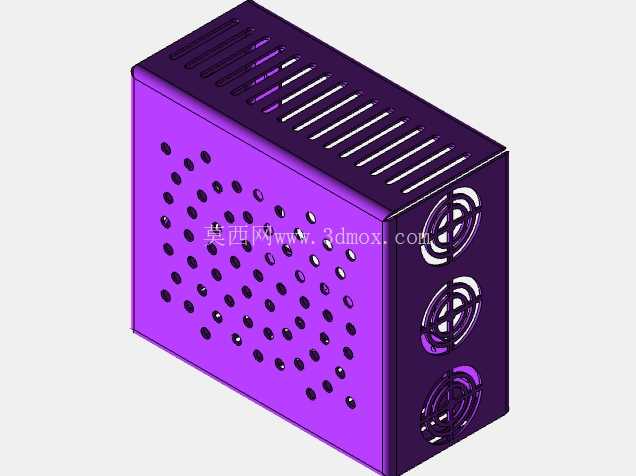

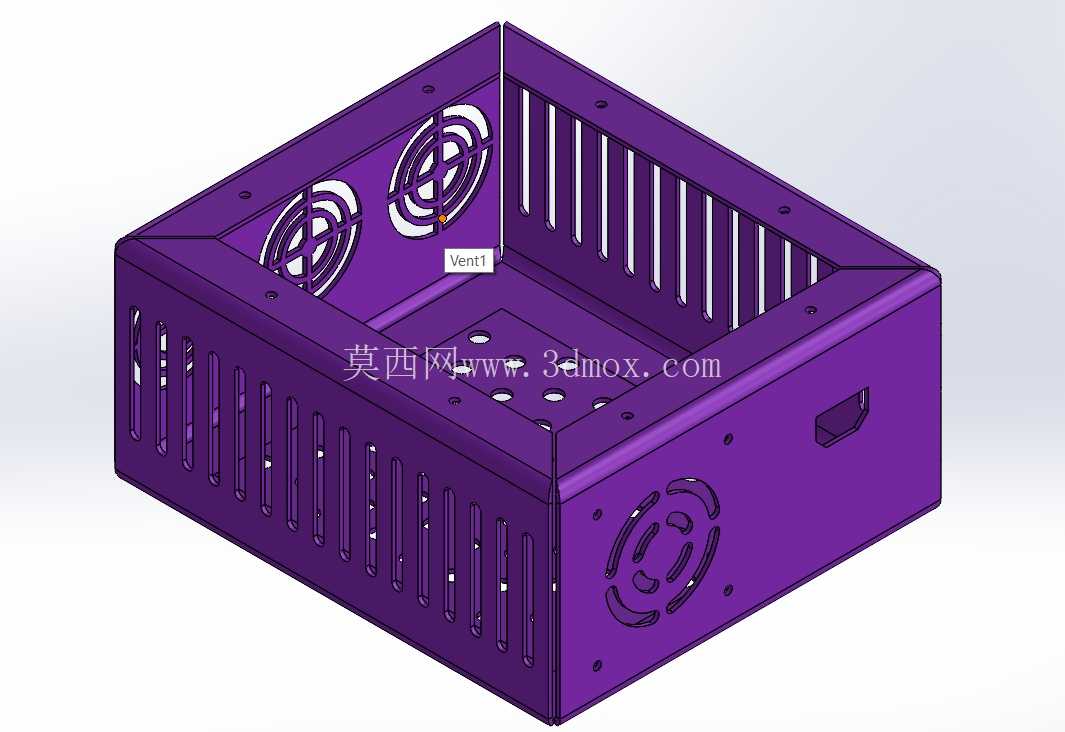

散热结构的设计是这款壳体的核心考量点,不同于常规电源箱单一的侧面冲孔结构,这款壳体在三个相邻的侧壁上做了差异化的通风设计:其中两个较长的侧壁,下半段排布等距的竖向长条通风槽,槽宽2mm,槽长35mm,槽与槽之间的筋位宽度4mm,这种窄长槽的设计既可以保证通风面积达到侧壁总面积的35%以上,又能避免大尺寸异物从侧面进入壳体内部触碰带电部件;侧壁上半段预留三个圆形的风扇安装位,每个安装位周围冲压出同心圆状的通风栅格,适配40mm×40mm规格的轴流散热风扇,安装位上预冲两个M2.5的螺丝定位孔,风扇可以直接从壳体外侧锁附,不需要在壳体内部预留操作空间,三个风扇位呈等距排布,当内置电源功率超过200W时,可以全部安装风扇形成横向贯通风道,低功率工况下可以只安装中间位置的风扇,或者完全不装风扇依靠自然通风散热,适配不同功率等级的电源模块使用需求。壳体的顶面敞口位置,其中一个角部预留了圆形的走线缺口,缺口边缘做了卷边处理,避免穿线时划伤线缆绝缘层,缺口直径20mm,可同时穿过3根6平方毫米的动力线缆与2根信号控制线。壳体底部除了安装孔之外,还均匀排布了9个直径3mm的圆形透气孔,这些孔位正对电源模块的核心发热元件位置,能够让冷空气从底部进入,带走元件表面的热量后从侧面的通风槽与风扇位排出,形成下进侧出的散热流道,避免热量在壳体底部淤积。

从钣金加工的工艺角度来看,整个壳体采用单张板材一体折弯成型,只有一条拼接焊缝位于壳体的边角位置,焊接后打磨平整做喷塑处理,整体结构强度比多块板材拼接的壳体高30%以上,受到外力冲击时不会出现拼接处开裂的问题。所有的冲孔与折弯工序都可以在普通数控冲床与折弯机上完成,不需要开发复杂的级进模,小批量生产时的加工成本较低,喷塑层厚度控制在60-80μm,颜色采用哑光紫色,表面不易残留指纹,同时具备基础的耐锈蚀能力,适配车载、工业现场等相对复杂的使用环境。壳体的边角位置全部做了R2的圆角处理,没有尖锐的毛刺边,装配与后期维护时不会划伤操作人员的手部,所有通风槽的边缘都做了去毛刺处理,避免长期使用过程中震动导致槽边割破内部线缆。在实际装机测试中,这款壳体搭配250W的开关电源模块,满负载连续运行72小时,壳体内部的核心元件温度比采用全封闭外壳的方案低12℃,能够有效延长电源模块的使用寿命,同时敞口式的设计也方便后期维护时直接更换内部的保险管、电容等易损元件,不需要完全拆解壳体。
