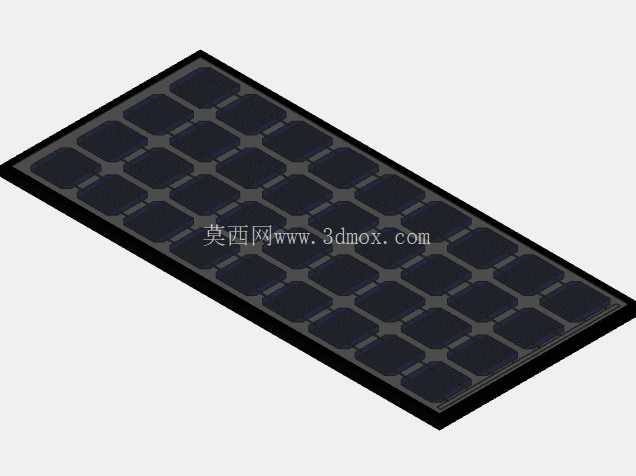

车载嵌入式晶硅太阳能电池板结构设计

这套太阳能电池板三维结构，最初是为商用车驻车供电配套开发的冲压封装组件，在长途货运车辆、旅居房车的外覆件集成场景里，这类组件需要兼顾冲压装配公差、户外耐候性能与发电效率的平衡，不能照搬民用屋顶光伏的粗放设计逻辑。从实际装车工况来看，该组件主要嵌入车顶冲压预留的安装槽位，驻车状态下为车载蓄电池补能，驱动车载冰箱、驻车空调、车内照明等低功耗负载，减少发动机怠速启机补能的频次，降低燃油消耗与尾气排放，在光照充足的区域，单块组件日均补能可满足3-5小时的驻车小功率负载供电需求。设计阶段首先明确了安装边界约束：组件整体外轮廓采用圆角矩形结构，边缘包边厚度控制在8mm以内，完全适配车顶冲压蒙皮的预留沉台尺寸，安装后组件表面与车顶外蒙皮齐平，不会额外增加行车风阻，避免高速行驶时产生风噪或涡流扰流问题。电池片排布采用6行6列的规整矩阵布局，单片晶硅电池片的间隙预留2mm的EVA胶膜填充空间，既保证层压过程中胶膜流动填充充分，不会出现气泡脱层问题，也能在单片电池出现隐裂时，将故障影响范围控制在单串回路内，不会导致整块组件完全失效。边框结构采用冲压成型的铝合金型材，截面设计为带防水胶条卡槽的C型结构，安装时胶条卡入卡槽后与车顶沉台的贴合面压缩量控制在30%，可达到IP67级防水防尘要求，应对暴雨、高压洗车等场景的进水风险，同时边框的冲压折弯圆角半径统一为2mm，避免应力集中导致的边框开裂问题，也能防止安装作业时划伤操作人员。从功能特性来看，组件背面预留了标准化的接线盒安装位，接线盒的安装凸台与边框冲压一体成型，不需要额外打胶固定，减少装配工序的同时，也避免了长期震动下接线盒脱落的风险；组件表面的钢化玻璃覆盖层与边框的台阶差控制在0.5mm以内，不会积累灰尘与雨水残留，降低日常清洁维护的频次。设计过程中还考虑了冲压生产的工艺可行性：所有折弯角度均采用90度直角配合小圆弧过渡，不需要特殊成型刀具，普通冲压机床即可完成边框的连续冲压生产，电池片定位槽的冲压公差控制在±0.1mm，保证自动化生产线的机械手可以精准抓取电池片完成排布，不会出现对位偏差导致的电池片碎裂问题。针对车载场景的震动工况，组件内部的电池片与背板之间增加了一层缓冲玻纤层，可吸收车辆行驶过程中的高频震动，避免电池片出现隐裂；边框的安装孔位采用长圆孔设计，长度方向预留3mm的装配调整量，可抵消车顶蒙皮焊接公差与热胀冷缩带来的尺寸偏移，安装时不需要现场扩孔，提升总装车间的装配效率。在实际路试验证中，该结构的组件在-40℃到85℃的环境温度区间内，边框与玻璃的结合面没有出现脱胶开裂问题，经过1000小时的盐雾测试后，金属边框没有出现锈蚀，发电效率衰减控制在2%以内，完全满足车载零部件的可靠性要求。不同于民用光伏组件的厚边框设计，这套结构的边框高度仅15mm，整体重量比同功率的民用组件轻40%，不会给车顶带来额外的负载压力，同时组件的边角采用大圆弧过渡，符合汽车外饰件的行人碰撞保护要求，不会在发生碰撞时对行人造成尖锐划伤。
