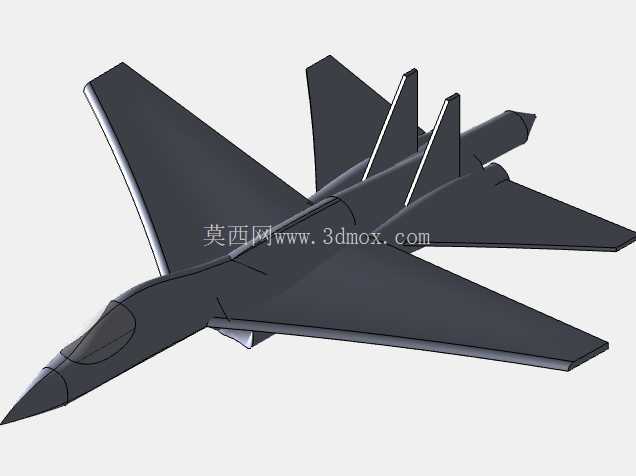

喷气式飞行器曲面结构三维设计方案

在航空装备研发流程中，飞行器的曲面外形设计是衔接气动性能要求与结构落地的核心环节，这套喷气式飞行器的三维结构设计，完全围绕亚音速飞行场景下的实际工况展开，覆盖从前期气动布局验证到后续结构件拆分的全流程设计需求。不同于常规地面机械设备的方正结构设计，飞行器的每一处曲面曲率都直接关联飞行过程中的阻力系数、升阻比以及姿态稳定性，建模过程中没有采用简单的拉伸、倒角指令拼接外形，而是先梳理出机身纵向的主控制线，从机头雷达罩的圆锥过渡段开始，到座舱盖的曲面隆起段，再到中机身的翼身融合过渡区，最后延伸至机尾的发动机舱收敛段，每一条控制线的曲率变化都经过反复调整，避免出现曲率突变的折角，防止飞行过程中产生局部气流分离，打乱整机的气动流场。

机翼采用大后掠角三角翼布局，翼根与机身采用平滑的融合过渡设计，没有传统机型的机翼与机身直角对接结构，这种设计一方面可以降低翼根处的空气干涉阻力，另一方面能扩大机身内部的可用空间，方便后续布置燃油舱、航电设备以及起落架收纳舱。机翼的翼型厚度从翼根到翼尖呈线性递减趋势，翼尖处做了切尖处理，能够有效延缓大迎角飞行状态下的翼尖失速问题，提升飞行器的低速操控性能。尾翼采用全动式垂尾加平尾的布局，垂尾的后掠角度与机翼后掠角做了匹配设计，保证高速飞行时尾翼的操纵效率不会因为气流扰动出现大幅下降，平尾的安装位置略低于机翼水平面，避免机翼下洗气流直接冲击平尾，导致纵向操纵力矩出现非线性变化。

从实际安装边界来看，整机的外形尺寸严格控制在轻型喷气式飞行器的常规区间内，机身长度与翼展的比例经过多轮气动仿真调整，既保证了高速飞行时的纵向稳定性，又不会因为机身过长导致地面滑行时的转弯半径过大，适配通用通航机场的滑行道宽度要求。机头段预留了足够的航电设备安装空间，曲面外形能够满足机载雷达的透波要求，不会出现金属结构遮挡雷达信号的问题；座舱段的曲面弧度经过视线校核，飞行员在座舱内的前向、下向视野范围满足起降阶段的操作需求，不需要额外加装过大的观察窗就能保证视野无遮挡。机身中段的主承力框位置在建模时做了分区标记，后续结构设计时可以直接沿着曲面边界布置框梁结构，不需要再反复调整外形与内部结构的干涉问题。

建模过程中对所有曲面的连续性做了严格校验，机身外表面全部达到G2连续标准，曲面拼接处没有明显的棱线，既可以降低飞行过程中的摩擦阻力，也能为后续的隐身涂层敷设提供平整的附着基面，减少涂层的应力集中点，提升涂层的使用寿命。进气道采用机身两侧的DSI无附面层隔道设计，鼓包曲面与机身曲面做了一体化融合，没有额外的附面层隔道结构，既降低了结构重量，又减少了迎风面的雷达反射面积，鼓包的曲面曲率经过多轮流场仿真优化，能够在不同飞行速度下将大部分附面层气流导出进气道，保证发动机进气的均匀性，避免发动机出现喘振问题。

机尾段的发动机舱与机身尾部做了平滑过渡，尾喷口的收敛段曲面与机身尾部曲面自然衔接，减少尾部的低压涡流区，降低飞行过程中的底部阻力。起落架舱的舱门曲面与机身外表面完全齐平，舱门关闭后不会出现凸起或者凹陷，避免破坏整机的气动连续性。整套模型的曲面结构可以直接导入气动仿真软件做流场分析，也可以拆分后导入结构分析软件做强度校核，还能作为后续缩比模型风洞试验的加工基准，覆盖航空产品研发前期的绝大多数设计验证场景，不需要设计人员再重新梳理外形控制线，大幅缩短前期方案迭代的周期。在实际教学场景中，这套模型也可以作为曲面建模的典型案例，帮助初学者理解复杂工业曲面的构建逻辑，掌握从控制线到曲面、再到整体外形的建模思路，避免陷入只会用基础指令拼接简单结构的误区，理解工业设计中每一处曲面背后的工程逻辑，而不是单纯追求视觉上的美观。
