一体化户外道路照明太阳能灯结构设计

这款一体化太阳能路灯的结构设计，完全围绕户外道路、园区支路、乡村步道这类无外接市电场景的照明需求展开，区别于传统分体式太阳能路灯需要分别布设光伏板支架、灯臂、灯杆穿线的复杂安装流程，整套组件将光伏板、照明模组、安装基座整合为单悬臂结构，现场安装仅需完成基座与预埋杆段的螺栓固定，无需额外布设供电线缆，大幅降低偏远区域照明设施的布设门槛。

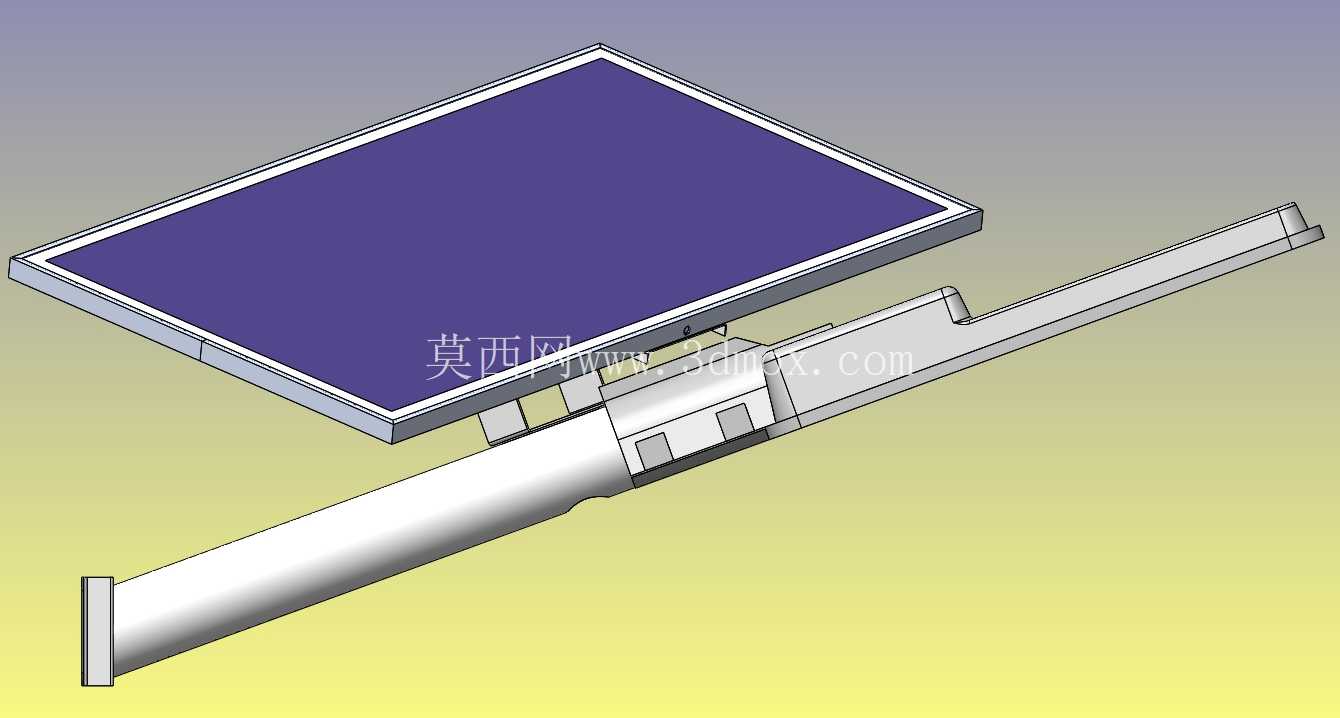

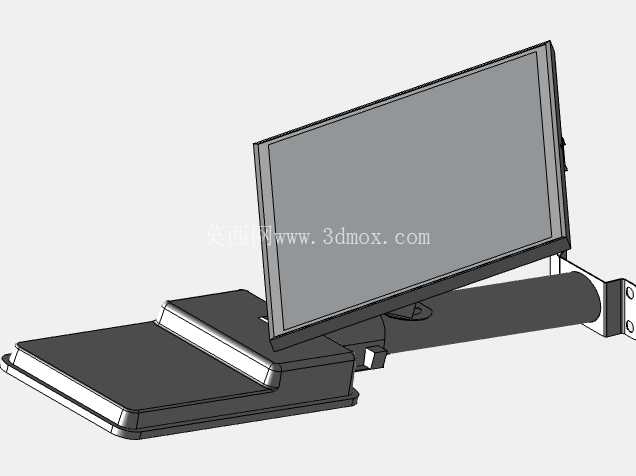

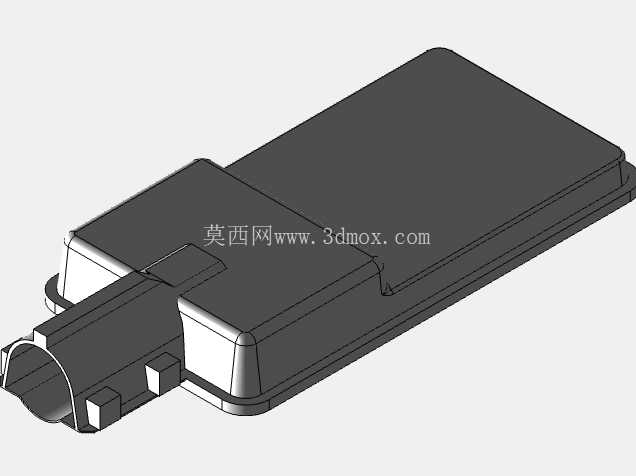

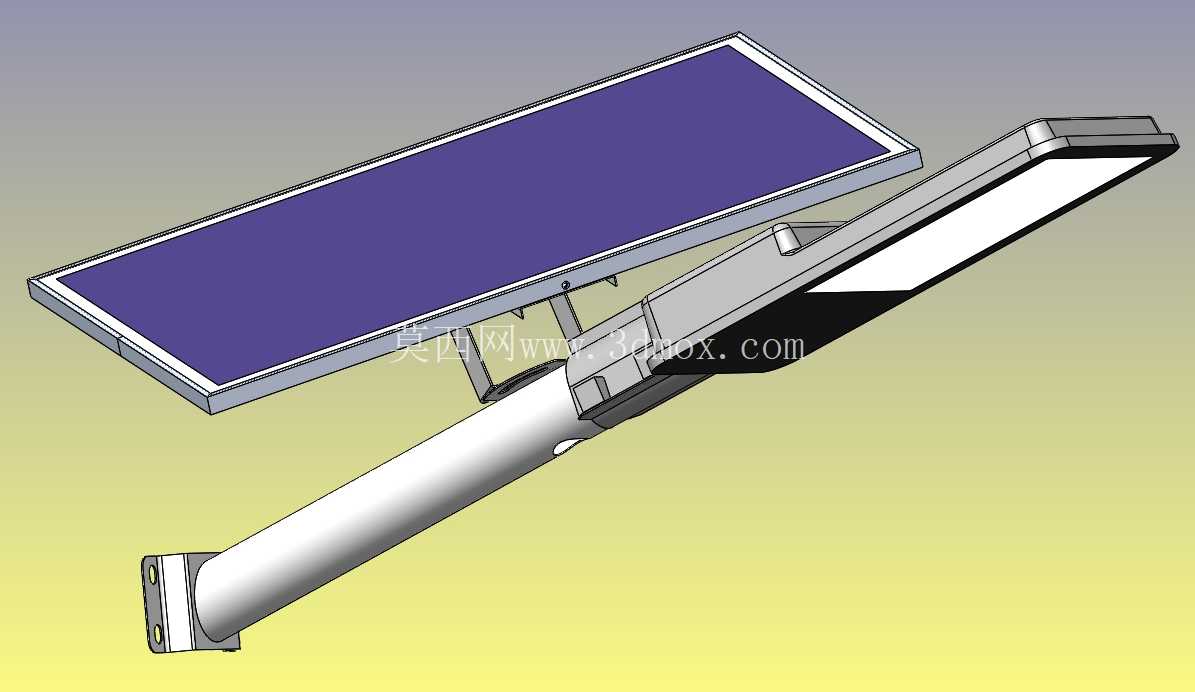

从功能结构来看，上部倾斜布置的光伏板采用固定倾角设计，角度匹配国内大部分区域的年平均太阳高度角，无需现场调节角度即可保证全年的光伏接收效率，光伏板边框采用折边包边结构，边缘做圆弧过渡处理，既可以提升边框的结构抗风强度，也能避免安装维护过程中锐边划伤。灯臂采用变径锥形管结构，从基座端的大直径逐步过渡到灯头端的小直径，在控制整体重量的前提下提升悬臂的抗弯折能力，应对户外12级以内的阵风载荷不会出现明显形变。灯头部分采用下倾式出光面设计，出光角度精准覆盖路面有效照明区域，避免光线向上散射造成光污染，同时灯头与灯臂的连接位置设置了隐藏式走线槽，光伏板的供电线缆完全内置于灯臂腔体内部，全程无外露线缆，杜绝户外长期使用过程中线缆老化、鼠咬、外力拉扯造成的供电故障。

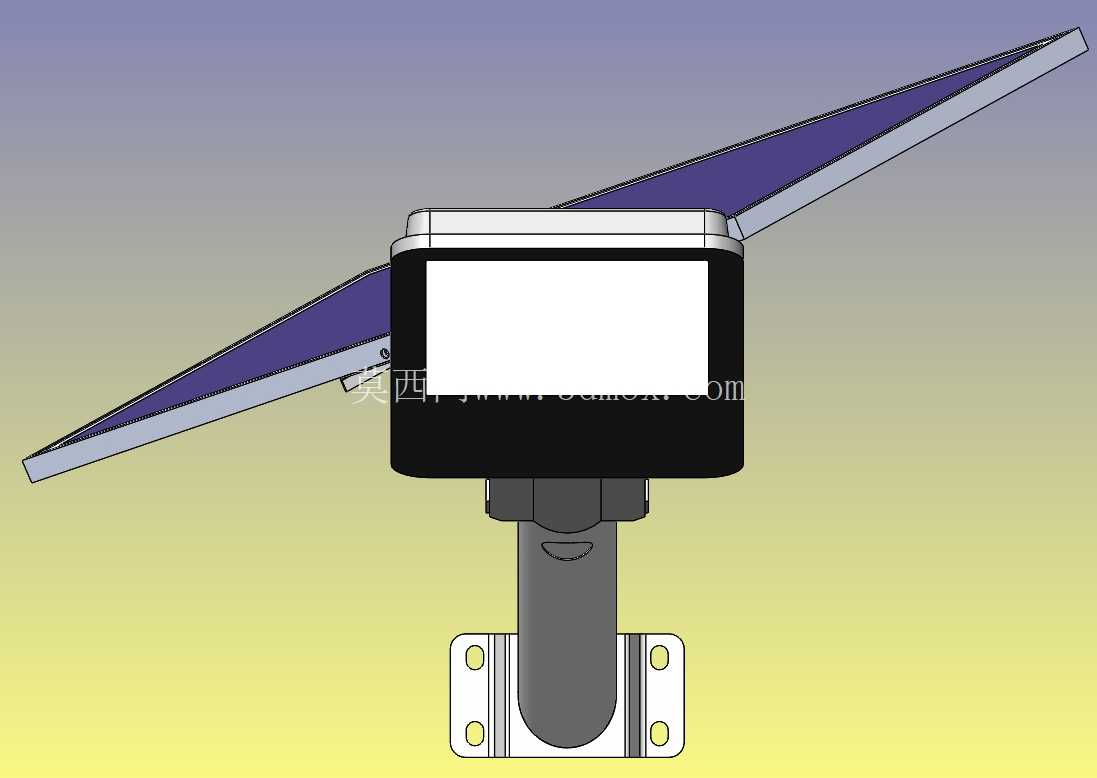

设计过程中优先考虑了安装边界的适配性，基座端采用方形法兰安装结构，法兰上预留四个对称布置的长圆孔，可适配现有常规路灯杆顶部的安装孔位，无需对原有灯杆做二次打孔改造即可完成替换安装，法兰与灯臂的连接位置做了加强筋过渡，避免长期悬臂受力造成焊缝开裂。光伏板与灯臂的连接支架采用可调式锁紧结构，小范围适配不同纬度区域的倾角微调需求，锁紧位置采用防松螺母配合弹垫设计，长期户外使用不会因风振出现角度偏移。灯头的散热结构与灯臂腔体连通，利用灯臂的金属管壁作为辅助散热面，降低LED光源长时间工作的结温，提升光源的使用寿命，无需额外加装外置散热鳍片，控制整体风阻的同时减少积灰积水的死角。

实际应用中，这类一体化太阳能灯可覆盖3-5米宽度的支路照明，安装高度适配4-6米的灯杆，整套组件的重心靠近安装基座端，对灯杆的承重载荷要求远低于分体式太阳能路灯，可直接替换原有老旧市电路灯的灯头部分，改造过程无需破路布设电缆，单点位安装时间可控制在半小时以内。结构设计上所有外露部件均采用防腐蚀处理，金属部件表面做户外粉末喷涂，塑料连接件采用抗UV材质，可适应沿海高盐雾、西北强紫外线、南方高湿度等不同户外环境的长期使用需求，连接缝隙处均设置防水胶圈，防护等级满足IP65要求，雨天可正常工作不会出现进水短路问题。

从建模细节来看，各部件的装配间隙控制在合理范围，光伏板边框与层压组件的配合、灯臂与法兰的焊接位置、灯头与灯臂的连接卡扣都做了符合实际加工工艺的结构处理，没有出现违背钣金折弯、型材挤出、注塑成型工艺的不合理结构，可直接作为同类型产品结构设计的参考模板，用于快速调整尺寸参数适配不同功率等级、不同照明范围的产品开发需求，减少前期结构设计的重复建模工作量。
