紧凑型方形端盖圆形气缸结构设计

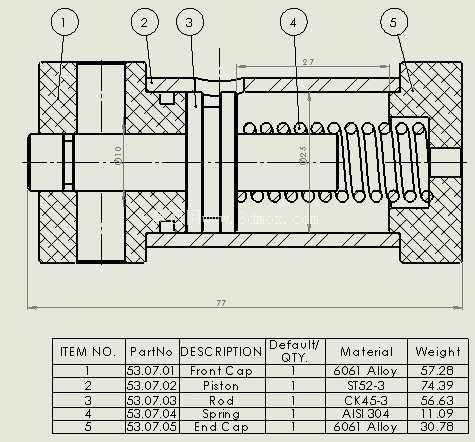

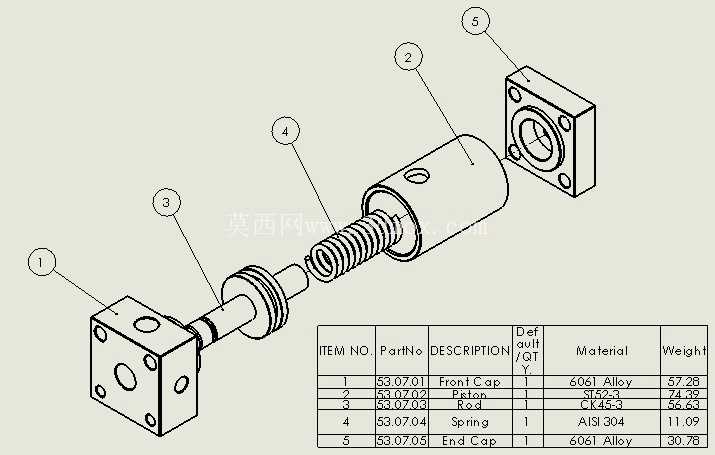

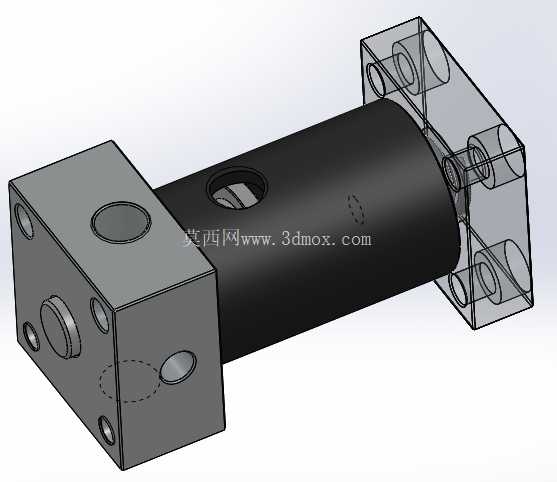

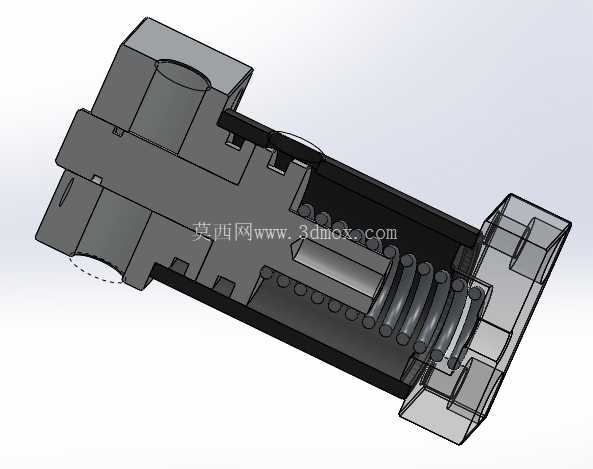

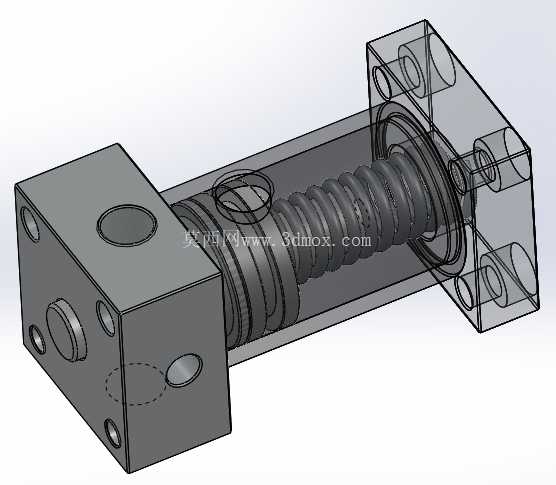

这款带方形安装端盖的圆形气缸，最初是为汽车冲压生产线的工位辅助动作需求开发的，在冲压工序间的工件移位、模具小件顶出、定位销伸缩这类短行程高频动作场景里适配性极强，也可通用于各类自动化装配线、工装夹具的气动执行环节，替代同行程的粗径气缸节省安装空间。从结构设计逻辑来看，缸筒采用圆形截面是为了在同等壁厚下承受更高的压缩空气工作压力，相比方形缸筒能减少材料冗余同时降低缸筒内壁加工难度，两端的方形安装端盖则是为了解决圆形缸体安装定位不便的问题——端盖四个角预留的贯通安装孔，可直接从端面穿螺栓固定在工装立板或者模具基座上，不需要额外做弧形抱箍固定座，安装时的对中效率比普通圆缸提升近四成，也避免了抱箍长期受振动出现松动移位的问题。尺寸边界上，缸体总长度控制在65mm，缸径20mm，活塞杆伸出端直径8mm，这个尺寸组合是经过工位空间校核的：冲压模具的模架层间预留的气动元件安装空间通常在70mm以内，20mm缸径能提供足够的顶推力满足0.8MPa气压下150N以上的输出力要求，8mm的活塞杆直径兼顾了刚性与轻量化，即使带侧向小负载也不会出现杆体弯曲变形。内部结构上，活塞与缸筒之间采用格莱圈密封，相比普通O型圈的滑动阻力更小，高频往复动作时的磨损量更低，能适应冲压车间每分钟20次以上的往复动作频率；端盖与缸筒的连接采用径向密封圈加端面定位的结构，不需要额外打销钉定位，装配时直接将端盖压入缸筒定位台阶后用内六角螺栓锁紧即可，后期维护更换密封件时拆解也很方便，不需要专用工装就能完成拆装。设计时特意在驱动端盖预留了轴向进气孔与径向进气孔的加工余量，可根据现场管路排布方向选择进气接口位置，避免管路与周边模具零件产生干涉；活塞杆伸出端做了内螺纹孔，可根据实际安装需求连接不同类型的接头，比如浮动接头、压头、吸盘座等，不需要额外加工转接件。在实际产线应用中，这类小尺寸气缸常被布置在冲压模具的下模座内部，用来顶起工序件的边角位置，方便机械手取件时能顺利插入工件下方，也可用于工装夹具上的小型工件夹紧动作，相比杠杆式机械夹紧结构，气动驱动的动作响应速度更快，夹紧力可通过气源压力灵活调整，不会夹伤工件表面。需要注意的是，安装时要保证活塞杆的动作方向与负载受力方向同轴，偏差角度不能超过1度，否则会加速密封件磨损导致漏气；方形端盖的安装螺栓要采用对角锁紧的方式，避免端盖压偏导致缸筒密封失效。另外，缸体外部没有做多余的防尘罩结构，因为冲压车间虽然有粉尘，但端盖处的防尘圈已经能阻挡大部分金属碎屑进入缸筒内部，减少额外结构也能进一步压缩整体安装尺寸，适配更紧凑的工位空间。从建模细节来看，所有密封槽的尺寸都按照气动元件标准槽型设计，活塞的导向环宽度也做了加宽处理，即使在轻微侧向力工况下也能保证活塞不与缸筒内壁直接摩擦，延长元件使用寿命；两端端盖的安装孔位置公差控制在0.02mm以内，保证安装后缸筒的轴线与安装面垂直度符合要求，避免活塞杆动作时出现卡滞。
