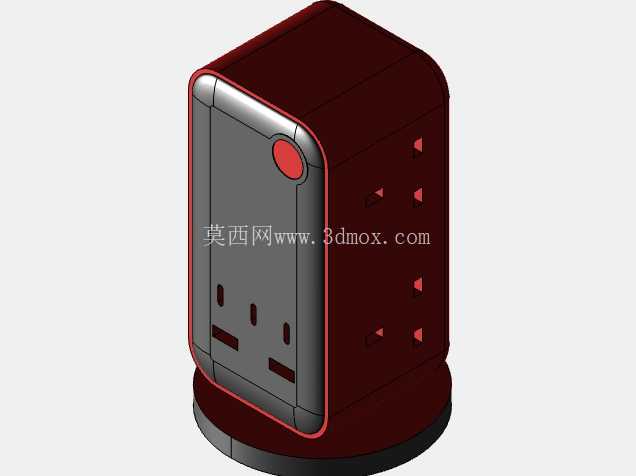

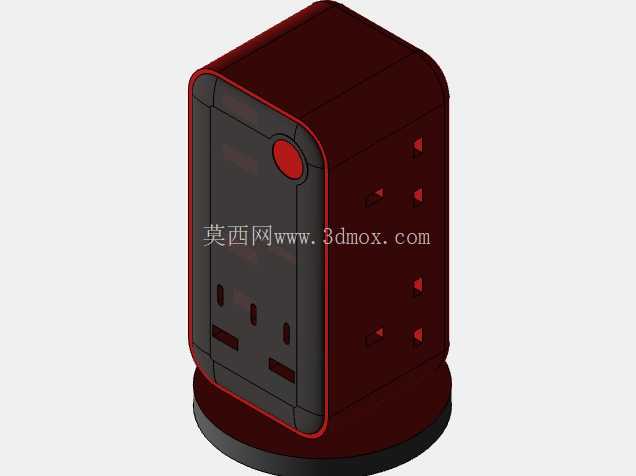

摩米士立式多接口电源塔结构设计

日常桌面办公、小型电子设备调试场景里，供电接口不足、线缆杂乱缠绕一直是影响操作效率的常见问题，这款立式多接口电源塔的结构设计，正是针对桌面紧凑空间的供电扩展需求完成的逆向建模成果，建模过程依托实物塑料尺测量获取尺寸基准，还原了产品的实际装配逻辑与使用边界。从实际使用场景来看，这类立式电源塔主要放置在工作台面、办公桌转角、电子维修操作台等平面区域，相比传统平铺式插排，垂直塔式结构能够在更小的桌面投影面积下，布置更多数量的供电接口，同时避免多设备插头互相遮挡、挤占相邻接口位置的问题——传统长条插排遇到大尺寸电源适配器时，往往会挡住1-2个相邻插孔，而塔式结构将接口分布在不同立面，每个接口的插拔操作空间独立，不会出现插头干涉的情况。从功能特性上看，这款电源塔的立面分布有国标两孔、三孔组合插座，同时预留了低压供电模块的安装位，可同时为桌面的电脑外设、测试仪器、小型电动工具、数码充电设备提供供电接入，顶部设置的独立开关按键带有状态指示结构，按下时可通过内置的红色指示件反馈通断状态，用户无需俯身查看墙面插座或插排侧面的开关，站在操作位就能直观确认供电通断状态。设计思路上，整体采用圆角立式柱体结构，底部设置加宽的圆形配重底座，底座直径略大于柱身截面尺寸，能够降低整体重心，避免多根线缆插接后因线缆拉扯导致设备倾倒；柱身所有棱边都做了R角圆弧过渡，没有尖锐的直角结构，既避免日常使用中磕碰划伤操作人员，也能减少外壳注塑成型时的应力集中问题，提升塑料外壳的抗冲击性能。外壳采用前后壳扣合加侧边卡扣的装配结构，无需额外螺丝即可完成上下壳体的固定，内部预留了足够的铜条安装腔、安全门组件安装位以及过载保护模块的放置空间，每个插孔位置都对应设计了安全门的安装滑槽，可防止异物单孔插入引发的用电安全隐患。从尺寸边界来看，整体柱身高度控制在单手握持可移动的范围内，底座直径满足放置稳定性要求，不会占用过多桌面操作空间，柱身侧面的接口间距经过实测匹配，相邻两个三孔插座的中心距离足够容纳常规尺寸的电源适配器，不会出现插了一个适配器就挡住旁边接口的情况；顶部开关的位置设置在柱身上部靠近顶面的区域，手指自然抬起即可触碰操作，符合日常使用的操作动线。建模过程中，所有配合面的公差都按照塑料件装配的常规要求预留，壳体的壁厚均匀控制在消费类电子产品外壳的常用厚度范围，避免注塑过程中出现缩痕、翘曲等成型缺陷，内部铜条的走线路径沿着柱身内壁布置，与外壳内壁预留了安全绝缘间隙，同时设计有对应的卡扣限位结构，固定铜条位置避免使用过程中出现移位导致的接触不良问题。底座与柱身的连接采用旋转卡合结构，方便后期拆解维护内部组件，同时底座底部预留了防滑胶垫的安装槽，粘贴防滑胶垫后可增加与桌面的摩擦力，即使拖拽插接的线缆也不会轻易带动电源塔移位。这类立式供电扩展设备在小型工作室、居家办公桌面、电子维修工位的应用十分广泛，其结构设计核心是在有限的占用空间内最大化供电接口数量，同时兼顾使用安全性与操作便利性，建模过程中还原的每一处结构细节，都对应着实际使用中的功能需求，没有多余的装饰性结构，所有外观造型都服务于功能实现与装配工艺要求。
