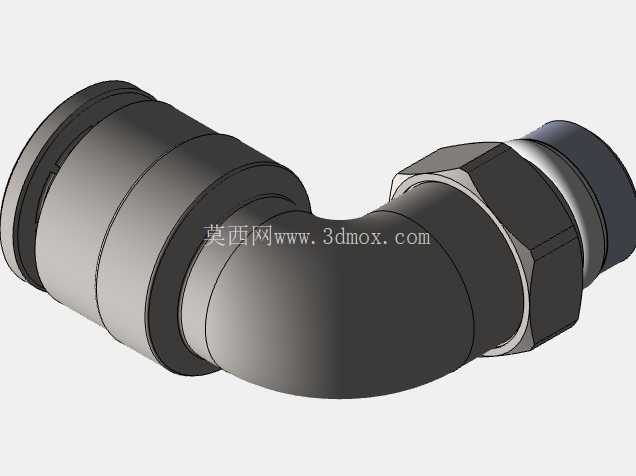

90度快插式8mm气管直角气动接头

这款90度直角快插气动接头，是气动管路布设场景中极为常用的管路转向连接件，核心适配1/8英寸外螺纹接口与外径8mm的气动软管，在各类气动控制回路、自动化生产线气路搭建、小型气动工具配套管路中都有极高的使用频次。从实际工程应用来看，当气路布设遇到空间局促、管路需要直角转向规避设备结构干涉的场景时，这类直角快插接头相比直通接头搭配弯管的布设方式，能大幅压缩管路占用的安装空间，避免软管过度弯折导致的通径缩窄、气阻增大甚至管路折损漏气的问题，尤其适合在设备内部走线空间紧凑的阀岛排布、小型气动执行元件的就近接气场景中使用。从功能特性上看，这款接头采用快插式的软管连接端，无需额外的管箍、密封胶等辅助配件，安装时只需将裁切平整的8mm气动软管垂直推入快插端口，内部的弹性卡爪就会自动卡紧软管外壁，配合内置的丁腈橡胶密封环实现可靠密封，拆卸时只需按下接头端部的释放环即可轻松拔出软管，反复拆装也不会损伤软管外壁，能大幅提升现场气路布设、后期维护改线的作业效率。接头的另一端为1/8英寸标准外螺纹，可直接适配气动阀组、气缸气口、气源处理件的对应内螺纹接口，螺纹连接处无需额外缠绕过多生料带，依靠接头自带的密封结构就能满足常规气动系统0-1MPa工作压力下的密封要求。从设计思路层面拆解，这款接头的90度弯角处做了平滑的圆弧过渡流道，而非直角硬转折结构，这种设计能最大程度降低压缩空气转向时的压力损失，减少气流湍流带来的管路振动与噪音，同时弯角部位的壁厚做了均匀加厚处理，在保证内部通径满足8mm软管流量要求的前提下，提升了接头整体的抗外力冲击能力，即使现场安装时受到轻微的管路拉扯、磕碰，也不会出现弯角处开裂漏气的问题。接头的六角拧动部位设置在螺纹端与弯角主体的衔接处，尺寸适配常规的开口扳手，安装时可以直接用扳手卡紧六角部位施加拧紧力矩，避免拧动时损伤快插端的结构，同时六角部位的棱角做了小倒角处理，不会划伤安装人员的手部，也不会在密集排布的气路中剐蹭相邻的软管。关于安装边界与尺寸适配，这款接头的快插端外径略大于8mm软管外径，在排布密集气路时，相邻两个同型号接头的安装中心距需要预留至少15mm的空间，才能保证软管插拔时有足够的操作空间，不会出现相邻接头互相干涉导致软管插不到位的问题；螺纹端的拧入深度需要控制在5-6mm，过度拧入可能会导致接头螺纹端顶到对接元件的内部流道，造成通径缩窄，拧入深度不足则会影响密封可靠性。接头整体采用工程塑料与金属嵌件结合的结构，弯角主体为高强度气动级POM材质，具备耐压缩空气内的少量油水混合物腐蚀、抗老化的特性，快插端内部的卡爪为不锈钢材质，长期使用也不会出现锈蚀卡滞的问题，能适应车间内常规的温湿度工作环境，在-20℃到60℃的工作温度区间内都能保持稳定的密封与连接性能。在实际选型使用时，需要注意这款接头仅适配外径公差在±0.1mm以内的正规气动软管，如果软管外径偏大，会导致插入困难甚至撑坏快插端内部的密封环，软管外径偏小则会出现卡爪卡不紧、漏气脱管的问题；同时管路布设时要避免接头承受过大的径向拉力，软管过长时要做好管路固定，减少接头部位长期受拉扯应力导致的疲劳损坏。
