带轮传动卧式动力输出机构三维结构

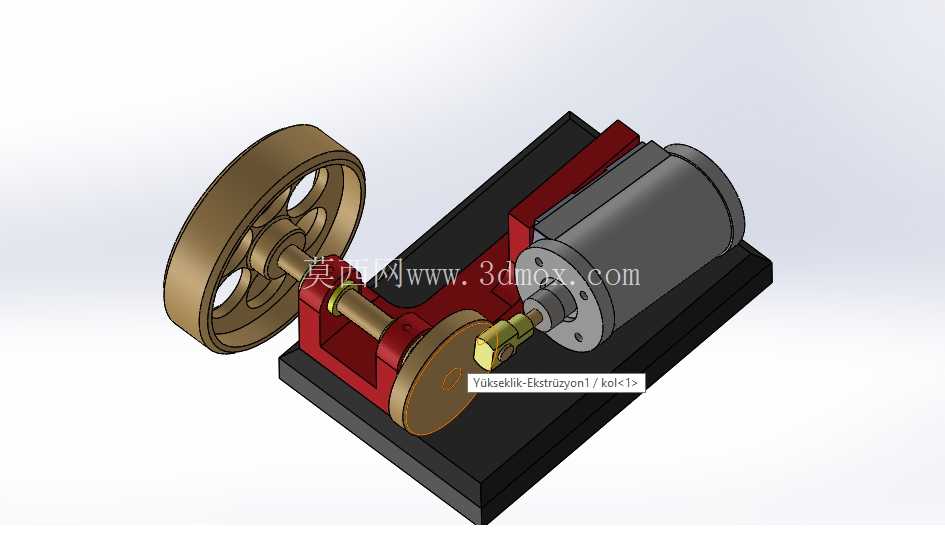

这套带轮传动卧式动力输出机构，常见于小型动力传输工位、教学演示台架以及轻型设备的动力输入端设计场景，核心作用是将原动机的旋转动力通过带轮减速增扭后，稳定输出到下游执行组件。从结构布局来看，整体采用卧式安装设计，底部为整块加工的安装基座，基座上预留了对应安装孔位，可直接通过螺栓固定在设备机架或者工作台面上，安装时需要保证基座平面的平面度公差不超过0.1mm/m，避免后续运行过程中出现轴系偏载导致的轴承磨损加剧问题。

传动部分采用双带轮布局，输入端大直径带轮负责接收外部动力或者作为惯性轮稳定转速，中间通过传动轴连接小直径带轮，带轮与轴之间采用平键连接传递扭矩，键槽的配合公差选取H7/k6过渡配合，既保证传动过程中无相对窜动，也方便后续维护拆卸。轴系的支撑采用分体式红色轴承座结构，轴承座与基座之间通过定位销确定相对位置，安装时需要先调整两轴承座的同轴度，打表检测轴的径向跳动不超过0.02mm后再锁紧固定螺栓，避免轴承受额外弯矩。

动力输出端直接对接圆柱形动力单元，输出轴与动力单元输入轴之间采用联轴器连接，图中可见的黄色连接段为联轴器的缓冲段，可补偿两轴之间少量的轴向、径向以及角度偏差，降低安装精度要求同时缓冲运行过程中的冲击载荷。设计过程中，带轮的直径比是根据目标输出转速计算确定的，大带轮与小带轮的直径比对应传动比，可根据实际需求调整带轮尺寸来适配不同的输出转速要求，带轮的轮槽尺寸匹配标准V型带，更换不同型号的传动带即可适配不同的扭矩传递需求。

从安装边界来看，整体机构的长度方向以基座两端为最大边界，宽度方向不超过大带轮的外圆直径，高度方向最高点为大带轮的上边缘，设计安装空间时需要在带轮外侧预留至少30mm的安全间隙，同时预留传动带更换的操作空间，避免后期维护时无法拆装传动带。基座的厚度经过刚度校核，在满负载运行时基座的最大变形量不超过0.05mm，不会因为基座变形影响轴系的同轴度。

实际应用中，这类结构常被用在小型物料输送设备的动力端、教学用机械原理演示台、小型加工设备的主传动单元中，相比齿轮传动，带轮传动具备过载打滑保护功能，当下游负载超过额定扭矩时，传动带会在带轮上打滑，避免动力单元或者下游传动组件因为过载损坏，同时带轮传动运行噪音更低，不需要复杂的润滑维护，适合在对噪音控制有要求、维护频次较低的工位使用。设计时还需要考虑带轮的动平衡，尤其是高转速运行场景下，大带轮需要做动平衡校正，平衡精度等级选取G6.3即可满足大部分常规工况需求，避免高速运行时产生过大振动影响整体设备稳定性。轴承座内部选用深沟球轴承，可同时承受径向载荷和少量轴向载荷，适配这类水平安装的轴系受力场景，轴承端盖处设置有密封毡圈，可防止外部粉尘进入轴承内部，同时避免轴承润滑脂泄漏，延长轴承的维护周期。
